Εισαγωγή σε ευέλικτο τυπωμένο κύκλωμα
Στο σημερινό ταχέως εξελισσόμενο ηλεκτρονικό τοπίο, η καινοτομία είναι το κλειδί για την τροφοδοσία της επόμενης γενιάς συσκευών. Μια τέτοια πρωτοποριακή τεχνολογία είναι η Το εύκαμπτο τυπωμένο κύκλωμα (FPC) , που συχνά αναφέρεται ως Flex PCB. Αυτή η δυναμική τεχνολογία έχει επαναπροσδιορίσει τον τρόπο με τον οποίο τα ηλεκτρονικά εξαρτήματα ενσωματώνονται στα σύγχρονα συστήματα. Αντικατάσταση άκαμπτων σανίδων με εύκαμπτα, ελαφριά υποστρώματα, τα Flex PCB παρέχουν στους μηχανικούς με απαράμιλλη ελευθερία σχεδιασμού και αποτελεσματικότητα απόδοσης.
Η ενσωμάτωση ενός ευέλικτου τυπωμένου κυκλώματος σε συσκευές οδήγησε σε δραματικές βελτιώσεις στην ανθεκτικότητα, τη μικροσκοπική και την αξιοπιστία της συσκευής. Καθώς οι προσδοκίες των καταναλωτών συνεχίζουν να αυξάνονται και η ζήτηση για πιο συμπαγείς, ισχυρές συσκευές αυξάνονται, τα Flex PCBs έχουν αναδειχθεί ως απαραίτητο στοιχείο στην ηλεκτρονική κατασκευή. Αυτό το άρθρο εξετάζει τις βασικές πτυχές της τεχνολογίας Flex PCB - συμπεριλαμβανομένου του ορισμού του, των εγγενών πλεονεκτημάτων και του ευρέος φάσματος εφαρμογών - παρέχοντας παράλληλα πληροφορίες σχετικά με τις σχεδιαστικές εκτιμήσεις και τις μελλοντικές τάσεις.
Κατανόηση του Flex PCB: Ορισμός και δομή

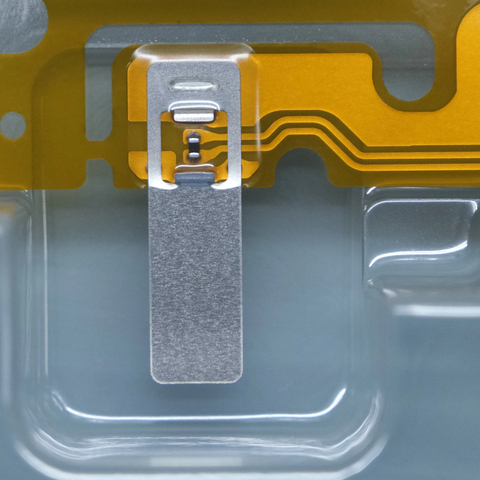

Ένα εύκαμπτο τυπωμένο κύκλωμα είναι ένας τύπος ηλεκτρονικού κυκλώματος που εκτυπώνεται σε ένα εύκαμπτο υπόστρωμα, συνήθως κατασκευασμένο από υλικά όπως το πολυϊμίδιο. Σε αντίθεση με τα παραδοσιακά άκαμπτα PCB, τα Flex PCBs μπορούν να λυγίσουν, να διπλώσουν και να στρέψουν, επιτρέποντας καινοτόμες διατάξεις και πιο πολύπλοκες διασυνδέσεις σε περιορισμένους χώρους. Ο σχεδιασμός περιλαμβάνει ένα λεπτό μονωτικό στρώμα συνδεδεμένο με ένα αγώγιμο μοτίβο χαλκού, που συχνά καλύπτεται με προστατευτική επικάλυψη. Αυτή η μοναδική κατασκευή όχι μόνο ενισχύει τη μηχανική ευελιξία αλλά επίσης μειώνει σημαντικά το συνολικό βάρος του κυκλώματος.
Τα Flex PCB κατασκευάζονται χρησιμοποιώντας προηγμένες φωτολιθογραφικές τεχνικές, παρόμοιες με εκείνες που χρησιμοποιούνται σε συμβατικούς πίνακες κυκλωμάτων, αλλά με πρόσθετες διαδικασίες για να εξασφαλιστεί ότι το υπόστρωμα διατηρεί την ευελιξία του. Τα στρώματα σε ένα Flex PCB μπορούν να διατεθούν σε διαμόρφωση μονής όψης, διπλής όψης ή πολλαπλών στρώσεων, επιτρέποντας την ευέλικτη ηλεκτρική απόδοση και ενσωμάτωση. Η ικανότητα διαμόρφωσης του κυκλώματος σε περίπλοκες μορφές καθιστά τα Flex PCB ιδανικά για εφαρμογές όπου ο χώρος και το βάρος είναι εξαιρετικά. Αυτή η προσαρμοστικότητα είναι ένας κρίσιμος παράγοντας σε βιομηχανίες όπως η τεχνολογία που φοριέται, οι ιατρικές συσκευές και η αεροδιαστημική, όπου οι περιορισμοί σχεδιασμού απαιτούν τόσο συμπαγή όσο και αξιοπιστία.
Βασικά πλεονεκτήματα των ευέλικτων τυπωμένων κυκλωμάτων
Βελτιωμένη ευελιξία και προσαρμοστικότητα
Ένα από τα πιο σημαντικά οφέλη του α Το εύκαμπτο τυπωμένο κύκλωμα είναι η ικανότητά του να συμμορφώνεται με σύνθετα σχήματα και περιγράμματα. Αυτή η προσαρμοστικότητα επιτρέπει στους σχεδιαστές να δημιουργούν συσκευές που δεν περιορίζονται από τους επίπεδες περιορισμούς των παραδοσιακών PCB. Είτε πρόκειται για περιτύλιξη γύρω από καμπύλες επιφάνειες είτε ενσωματώνονται σε συμπαγείς, πτυσσόμενες συσκευές, τα Flex PCB παρέχουν την απαραίτητη ευελιξία. Αυτός ο υψηλός βαθμός ευελιξίας διευκολύνει επίσης την ανάπτυξη καινοτόμων μορφών παραγόντων, όπως τα εύκαμπτα smartphones, οι αισθητήρες που φορούν και οι ευέλικτες οθόνες, που οδηγούν τελικά σε προϊόντα που προσφέρουν ανώτερη εργονομία και αισθητική.
Συμπαγής και ελαφρύ σχέδιο
Ένα άλλο σημαντικό πλεονέκτημα των Flex PCB είναι η συμπαγής, ελαφριά φύση τους. Τα παραδοσιακά άκαμπτα κυκλώματα συχνά προσθέτουν σημαντικό όγκο και βάρος σε ηλεκτρονικές συσκευές, γεγονός που μπορεί να είναι μειονέκτημα σε εφαρμογές που απαιτούν κινητικότητα και φορητότητα. Το λεπτό προφίλ των ευέλικτων τυπωμένων κυκλωμάτων ελαχιστοποιεί τη χρήση υλικού και βοηθά στη μείωση του συνολικού βάρους μιας συσκευής. Αυτή η μείωση του μεγέθους και του βάρους είναι ιδιαίτερα σημαντική στην ηλεκτρονική κατανάλωση και την αεροδιαστημική, όπου κάθε γραμμάριο που αποθηκεύεται μπορεί να οδηγήσει σε βελτιωμένη απόδοση και απόδοση καυσίμου. Επιπλέον, ο βελτιωμένος σχεδιασμός που προσφέρεται από την Flex PCB επιτρέπει τη μείωση του αριθμού των διασυνδέσεων, οδηγώντας σε βελτιωμένη αξιοπιστία και ευκολότερη συναρμολόγηση κατά τη διάρκεια της παραγωγής.
Αποδοτικότητα και αξιοπιστία κόστους
Η ενσωμάτωση της τεχνολογίας Flex PCB μπορεί να οδηγήσει σε σημαντική εξοικονόμηση κόστους σε σχέση με τον κύκλο ζωής μιας συσκευής. Αν και η αρχική διαδικασία κατασκευής μπορεί να είναι πιο πολύπλοκη, η μείωση των σταδίων συναρμολόγησης και η πιθανότητα αυτοματοποιημένων διαδικασιών παραγωγής συμβάλλουν στη μείωση του συνολικού κόστους παραγωγής. Επιπλέον, τα Flex PCB είναι λιγότερο ευαίσθητα σε ζημιές από μηχανικές δονήσεις και θερμικές καταπονήσεις, οι οποίες βελτιώνουν την αξιοπιστία του προϊόντος με την πάροδο του χρόνου. Η ισχυρή απόδοση τους υπό ακραίες συνθήκες τους καθιστά κατάλληλη για εφαρμογές υψηλής ζήτησης, εξασφαλίζοντας ότι οι συσκευές παραμένουν λειτουργικές ακόμη και σε σκληρά περιβάλλοντα. Αυτή η αξιοπιστία αποτιμάται ιδιαίτερα σε εφαρμογές κρίσιμης σημασίας για την αποστολή, όπως η αεροδιαστημική, τα στρατιωτικά και τα ιατρικά όργανα.
Υψηλές επιδόσεις σε σκληρά περιβάλλοντα
Τα ευέλικτα τυπωμένα κυκλώματα είναι κατασκευασμένα για να εκτελούν σε προκλητικά περιβάλλοντα. Ο σχεδιασμός τους φιλοξενεί εγγενώς το άγχος και το στέλεχος που συνοδεύεται από σταθερή κίνηση και ποικίλες θερμοκρασίες. Τα υλικά που χρησιμοποιούνται σε Flex PCB, όπως το πολυϊμίδιο, προσφέρουν εξαιρετική θερμική σταθερότητα και χημική αντίσταση, καθιστώντας τα ιδανικά για χρήση σε βιομηχανικές και αυτοκινητοβιομηχανίες. Αυτή η ανθεκτικότητα διασφαλίζει ότι τα κυκλώματα μπορούν να αντέξουν την επαναλαμβανόμενη κάμψη και την κάμψη χωρίς να διακυβεύουν τη λειτουργικότητα. Ως αποτέλεσμα, οι συσκευές που χρησιμοποιούν Flex PCB επιδεικνύουν παρατεταμένη διάρκεια ζωής και βελτιωμένες επιδόσεις σε συνθήκες όπου τα παραδοσιακά PCB ενδέχεται να αποτύχουν.
Εφαρμογές Flex PCB σε διάφορες βιομηχανίες
Ηλεκτρονικά καταναλωτικά
Η αγορά ηλεκτρονικών ειδών καταναλωτή ήταν ένας από τους κύριους δικαιούχους της τεχνολογίας Flex PCB. Οι σύγχρονες συσκευές - όπως τα smartphones, τα δισκία, οι φορητοί υπολογιστές και τα φορητά gadgets -resly σε Flex PCBs για το συμπαγές σχεδιασμό και την υψηλή λειτουργικότητα τους. Αυτά τα κυκλώματα επιτρέπουν τη δημιουργία λεπτότερων, ελαφρύτερων συσκευών με βελτιωμένη απόδοση της μπαταρίας. Για παράδειγμα, τα πτυσσόμενα smartphones και οι ευέλικτες οθόνες καθίστανται δυνατές με την ενσωμάτωση ευέλικτων τυπωμένων κυκλωμάτων, τα οποία επιτρέπουν στη συσκευή να διατηρήσει τη λειτουργικότητά της ενώ είναι κάμπτη ή διπλωμένη. Η δυνατότητα ενσωμάτωσης πολλαπλών λειτουργιών σε μια ενιαία, ευέλικτη πλατφόρμα έχει οδηγήσει την καινοτομία και να θέσει νέα πρότυπα για τη φορητότητα και την εμπειρία των χρηστών στην ηλεκτρονική καταναλωτή.
Αυτοκινητοβιομηχανία και μεταφορά
Στην αυτοκινητοβιομηχανία, τα Flex PCB χρησιμοποιούνται για την ενίσχυση της απόδοσης και της ασφάλειας των οχημάτων. Τα σύγχρονα οχήματα ενσωματώνουν ένα πλήθος ηλεκτρονικών συστημάτων-από την ψυχαγωγία και την πλοήγηση μέχρι τα συστήματα προχωρημένων συστημάτων οδήγησης (ADAS) και αισθητήρων. Τα ευέλικτα τυπωμένα κυκλώματα διαδραματίζουν κεντρικό ρόλο σε αυτά τα συστήματα, επιτρέποντας το σχεδιασμό συμπαγών, ελαφρών και αξιόπιστων πλακών κυκλωμάτων που μπορούν εύκολα να ενσωματωθούν στους περίπλοκους εσωτερικούς χώρους των αυτοκινήτων. Η ευελιξία και η ανθεκτικότητα αυτών των κυκλωμάτων τα καθιστούν ιδανικά για χρήση σε δυναμικά περιβάλλοντα, όπου οι κραδασμούς, οι διακυμάνσεις της θερμοκρασίας και η μηχανική τάση είναι κοινά. Καθώς η αυτοκινητοβιομηχανία συνεχίζει να εξελίσσεται, τα Flex PCB θα παραμείνουν αναπόσπαστα στην ανάπτυξη ασφαλέστερων και αποτελεσματικότερων τεχνολογιών μεταφορών.
Ιατρικές συσκευές και υγειονομική περίθαλψη
Ο ιατρικός τομέας έχει δει αξιοσημείωτες εξελίξεις λόγω της ενσωμάτωσης του Ευέλικτη τεχνολογία τυπωμένου κυκλώματος . Οι ιατρικές συσκευές, που κυμαίνονται από τον διαγνωστικό εξοπλισμό έως τις φορετές οθόνες υγείας, επωφελούνται από την προσαρμοστικότητα και τη συμπαγές PCBs. Η ικανότητά τους να συμμορφώνονται με διάφορα σχήματα τους καθιστά ιδανικές για εμφυτεύσιμες συσκευές και ευέλικτους αισθητήρες που μπορούν να φορεθούν άνετα από τους ασθενείς. Σε εφαρμογές κρίσιμης φροντίδας, όπως η παρακολούθηση του καρδιακού ρυθμού και των επιπέδων οξυγόνου του αίματος, η αξιοπιστία και η ανθεκτικότητα των Flex PCB εξασφαλίζουν ακριβείς επιδόσεις και συνεπή μετάδοση δεδομένων. Η συνεχιζόμενη εξέλιξη της τεχνολογίας υγειονομικής περίθαλψης αναμένεται να ενσωματώσει περαιτέρω τα ευέλικτα σχέδια κυκλώματος, ανοίγοντας το δρόμο για καινοτόμες θεραπείες και συστήματα παρακολούθησης των ασθενών που είναι και τα δύο ελάχιστα επεμβατικά και εξαιρετικά αποτελεσματικά.
Βιομηχανικές εφαρμογές και αεροδιαστημική
Σε βιομηχανικά περιβάλλοντα και αεροδιαστημική, η αξιοπιστία και η απόδοση είναι υψίστης σημασίας. Τα ευέλικτα τυπωμένα κυκλώματα χρησιμοποιούνται εκτενώς σε συστήματα υψηλής απόδοσης όπου τα παραδοσιακά άκαμπτα συμβούλια ενδέχεται να υπολείπουν. Σε εφαρμογές αεροδιαστημικής, για παράδειγμα, τα Flex PCB χρησιμοποιούνται σε δορυφορικά συστήματα, αεροηλεκτρονικά και άλλα κρίσιμα συστατικά που απαιτούν ελαφριά, ανθεκτικά και ανθεκτικά κυκλώματα. Η ικανότητα να υπομείνει ακραίες θερμοκρασίες, μηχανικές δονήσεις και έκθεση σε ακτινοβολία καθιστά τα Flex PCB μια ελκυστική επιλογή για αυτά τα απαιτητικά περιβάλλοντα. Στη βιομηχανική αυτοματοποίηση και τη ρομποτική, η ενσωμάτωση ευέλικτων κυκλωμάτων διευκολύνει την ανάπτυξη συμπαγών συστημάτων ελέγχου που μπορούν να λειτουργούν αξιόπιστα σε περιβάλλοντα που χαρακτηρίζονται από σκληρές συνθήκες και συνεχή κίνηση.
Σχεδιασμός και παραγωγική παραγωγή για ευέλικτα τυπωμένα κυκλώματα
Ο σχεδιασμός ενός ευέλικτου τυπωμένου κυκλώματος απαιτεί πλήρη κατανόηση τόσο της επιστήμης των υλικών όσο και της ηλεκτρολόγου μηχανικού. Μία από τις πρωταρχικές προκλήσεις είναι να διασφαλιστεί ότι το κύκλωμα διατηρεί την ακεραιότητά του κατά την κάμψη και την κάμψη. Αυτό συνεπάγεται προσεκτική επιλογή υλικών υποστρώματος, όπως φιλμ πολυιμιδίου ή πολυεστέρα, τα οποία πρέπει να παρουσιάζουν υψηλή ευελιξία, ενώ παράλληλα παρέχουν εξαιρετική θερμική και χημική αντίσταση. Επιπλέον, η διάταξη των αγώγιμων ιχνών πρέπει να σχεδιάζεται σχολαστικά για να αποφευχθούν σημεία συγκέντρωσης στρες που θα μπορούσαν να οδηγήσουν σε κατάγματα ή ηλεκτρικές αποτυχίες.
Η κατασκευή Flex PCB απαιτεί επίσης ακρίβεια. Οι προχωρημένες φωτολιθογραφικές τεχνικές χρησιμοποιούνται για να χαράξουν τα αγώγιμα πρότυπα πάνω στο εύκαμπτο υπόστρωμα και κάθε στρώμα πρέπει να ευθυγραμμίζεται τέλεια κατά τη διάρκεια της διαδικασίας πλαστικοποίησης. Ο ποιοτικός έλεγχος είναι κρίσιμος σε όλη αυτή τη διαδικασία, καθώς ακόμη και μικρά ελαττώματα μπορούν να οδηγήσουν σε σημαντικά προβλήματα απόδοσης στο τελικό προϊόν. Καθώς αυξάνεται η πολυπλοκότητα των σχεδίων, οι κατασκευαστές συνεχίζουν να καινοτομούν νέες μεθόδους και υλικά για τη βελτίωση της απόδοσης, τη μείωση του κόστους και την ικανοποίηση των αυστηρών απαιτήσεων εφαρμογών υψηλής απόδοσης.
Μελλοντικές τάσεις και καινοτομίες στην τεχνολογία Flex PCB
Το μέλλον του Η ευέλικτη τεχνολογία τυπωμένου κυκλώματος είναι έτοιμη για συναρπαστικές εξελίξεις. Μια αξιοσημείωτη τάση είναι η ενσωμάτωση των ευέλικτων κυκλωμάτων με τις αναδυόμενες συσκευές Wearable και IoT (Internet of Things). Καθώς οι καταναλωτές απαιτούν πιο προσαρμόσιμες και πολυλειτουργικές συσκευές, η ανάγκη για κυκλώματα που μπορούν να ενσωματωθούν απρόσκοπτα σε υφάσματα, αξεσουάρ και ακόμη και διεπαφές που μοιάζουν με το δέρμα θα αναπτυχθούν μόνο. Οι ερευνητές διερευνούν ενεργά νέα υλικά, όπως εξαιρετικά λεπτό αγώγιμα μελάνια και νανοϋλικά, για να ενισχύσουν την ευελιξία, την αγωγιμότητα και την ανθεκτικότητα των Flex PCB.
Μια άλλη τάση περιλαμβάνει τη χρήση των Flex PCB σε εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας. Με την έλευση της τεχνολογίας 5G και την αυξανόμενη ανάγκη για ταχύτερη μετάδοση δεδομένων, οι Flex PCB σχεδιάζονται για να υποστηρίξουν τις προηγμένες τεχνολογίες επεξεργασίας σήματος και επικοινωνίας. Οι καινοτομίες στο λογισμικό σχεδιασμού και τα εργαλεία προσομοίωσης επιτρέπουν στους μηχανικούς να μοντελοποιούν και να βελτιστοποιούν την απόδοση του κυκλώματος με μεγαλύτερη ακρίβεια, εξασφαλίζοντας ότι αυτά τα ευέλικτα κυκλώματα μπορούν να ανταποκριθούν στις αυστηρές απαιτήσεις ηλεκτρονικών συστημάτων επόμενης γενιάς.
Η περιβαλλοντική βιωσιμότητα οδηγεί επίσης στην καινοτομία στον τομέα. Οι κατασκευαστές διερευνούν φιλικά προς το περιβάλλον υλικά και διαδικασίες για να μειώσουν τις περιβαλλοντικές επιπτώσεις της παραγωγής Flex PCB. Αυτό περιλαμβάνει την ανάπτυξη ανακυκλώσιμων υποστρωμάτων και την υιοθέτηση πράσινων πρακτικών παραγωγής. Καθώς η βιομηχανία ηλεκτρονικών ειδών κινείται προς ένα πιο βιώσιμο μέλλον, η εξέλιξη της τεχνολογίας ευέλικτης τυπωμένης κυκλώματος θα αντικατοπτρίζει πιθανώς αυτές τις ευρύτερες τάσεις, συνδυάζοντας τις υψηλές επιδόσεις με τις υπεύθυνες μεθόδους παραγωγής.
Σύναψη
Συνοπτικά, το Το εύκαμπτο τυπωμένο κύκλωμα αντιπροσωπεύει ένα σημαντικό άλμα προς τα εμπρός στον ηλεκτρονικό σχεδιασμό και την κατασκευή. Η ικανότητά του να συμμορφώνεται με σύνθετα σχήματα, να μειώσει το βάρος της συσκευής και να βελτιώσει τη συνολική αξιοπιστία την έχει καταστήσει μια τεχνολογία ακρογωνιαίου λίθου σε μια ποικιλία βιομηχανιών - από τα ηλεκτρονικά συστήματα και τα συστήματα αυτοκινήτων σε ιατρικές συσκευές και αεροδιαστημικές εφαρμογές. Τα εγγενή οφέλη των Flex PCB, συμπεριλαμβανομένης της βελτιωμένης προσαρμοστικότητας, του συμπαγούς σχεδιασμού, της αποδοτικότητας του κόστους και της ανώτερης απόδοσης σε σκληρά περιβάλλοντα, υπογραμμίζουν τη σημασία τους στα σύγχρονα ηλεκτρονικά.
Κοιτάζοντας μπροστά, η συνεχιζόμενη εξέλιξη της τεχνολογίας Flex PCB πρόκειται να οδηγήσει στην καινοτομία σε τομείς όπως η τεχνολογία που φορούν, η επικοινωνία υψηλής ταχύτητας και η βιώσιμη κατασκευή. Για τους μηχανικούς και τους σχεδιαστές που προσπαθούν να ανταποκριθούν στις απαιτήσεις των ηλεκτρονικών συσκευών του αύριο, η κατανόηση και η αξιοποίηση των δυνατοτήτων ευέλικτων τυπωμένων κυκλωμάτων θα είναι το κλειδί για την επίτευξη ανακαλύψεων στην αποτελεσματικότητα, την αξιοπιστία και την ευελιξία σχεδιασμού.
Καθώς αυτή η τεχνολογία συνεχίζει να ωριμάζει, η επιρροή της θα εκτείνεται αναμφισβήτητα πέρα από τις παραδοσιακές εφαρμογές, διαμορφώνοντας το μέλλον του τρόπου αλληλεπίδρασης και βιών ηλεκτρονικών συσκευών. Η δυναμική φύση των Flex PCB όχι μόνο τους καθιστά ένα κρίσιμο συστατικό στις τρέχουσες τεχνολογικές εξελίξεις, αλλά και τις τοποθετεί ως ζωτικής σημασίας συνεισφέρων στο επόμενο κύμα καινοτομίας στη βιομηχανία ηλεκτρονικών.
