Како аутомобилска индустрија прихвата електрификацију, интелигентне системе и компактан дизајн, потражња за напредним електронским компонентама брзо расте. Међу кључним покретачима ове трансформације је Флексибилно штампано коло (ФПЦ) . Са својом танком, савитљивом формом и могућностима високих перформанси, ФПЦ се све више користе у различитим аутомобилским апликацијама, од сензора и осветљења до батерија и система за управљање напајањем.
Шта је флексибилно штампано коло (ФПЦ)?

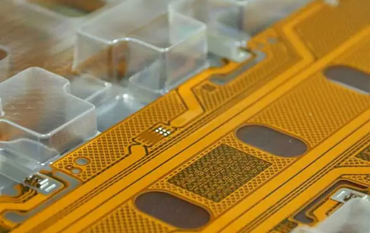

А Флексибилно штампано коло је врста електронског кола изграђеног на флексибилној подлози, обично полиимидном или полиестерском филму. За разлику од традиционалних крутих ПЦБ-а (штампаних плоча), ФПЦ се могу савијати, савијати и увијати без ломљења. Ова флексибилност их чини идеалним за уградњу у компактне просторе или просторе неправилног облика – што је уобичајено у модерним аутомобилским дизајном.
ФПЦ нуде одличне електричне перформансе уз смањење тежине и простора, што их чини суштинском компонентом у данашњим интелигентним и електричним возилима.
Кључне карактеристике флексибилних штампаних кола за аутомобиле
Да би испунили сложене захтеве аутомобилских система, висококвалитетни ФПЦ-ови — попут оних које нуди ХЕЦТАЦХ — морају поседовати комбинацију перформанси, поузданости и безбедносних карактеристика. Испод су најважнији атрибути:
1. Флексибилност и склопивост
ФПЦ се могу савијати или пресавијати како би се уклопили у уске просторе, као што су унутрашњост контролне табле, панели врата или компактни батеријски модули. Ова прилагодљивост дизајна је неопходна за савремена возила која захтевају и минијатуризацију и перформансе.
2. Процес гравирања високе прецизности
Кола за аутомобиле захтевају изузетно прецизне обрасце да би се обезбедио поуздан пренос сигнала и испорука енергије. ХЕЦТАЦХ користи напредне процесе јеткања који омогућавају прецизност на микро скали, осигуравајући да је сваки пут кола чист, конзистентан и оптимизован за перформансе.
3. Одлична изолација и отпорност на напон
У критичним применама као што су батерије и сензори, изолација и отпорност на напон су кључни за одржавање безбедног рада. ХЕЦТАЦХ-ови ФПЦ-ови су пројектовани од напредних материјала који могу да издрже висок напон и спрече кратке спојеве—чак и у окружењима са високом влажношћу или високом температуром.
4. Висока сигурност и поузданост
Аутомобилско окружење је подложно вибрацијама, топлоти, влази и изложености корозивним елементима. ФПЦ морају да раде доследно под овим условима. ХЕЦТАЦХ ово решава са:
Материјали отпорни на корозију
Подлоге отпорне на температуру
Карактеристике дизајна за ублажавање стреса
Ригорозно испитивање издржљивости
Зашто су флексибилна штампана кола идеална за модерна возила
Данашња возила — посебно електрична возила (ЕВ) и хибридна електрична возила (ХЕВ) — захтевају компактне, поуздане електронске системе високе густине. Ево зашто су флексибилна штампана кола савршено прикладна за овај изазов:
Оптимизација простора : модеран дизајн возила даје предност компактној интеграцији. ФПЦ нуде тању и лакшу алтернативу традиционалним жичаним свежњама.
Смањење тежине : Лакша кола доприносе укупној ефикасности возила, посебно код електричних возила где тежина директно утиче на домет.
Висока издржљивост : Са напредним материјалима и заштитним премазима, ФПЦ могу да раде у екстремним аутомобилским окружењима.
Слобода дизајна : Њихова савитљивост и савитљивост омогућавају инжењерима да креирају иновативне распореде кола чак иу закривљеним или нелинеарним просторима.
Аутомобилске примене флексибилних штампаних кола
ФПЦ се користе у целом возилу—омогућавају паметнији, сигурнији и ефикаснији рад. Испод су кључне аутомобилске апликације:
1. Сензорски системи
Модерна возила се ослањају на сензоре за праћење свега, од температуре и притиска до убрзања и позиционирања траке. ФПЦ играју кључну улогу у повезивању ових сензора са централним контролним системима возила.
ФПЦ предности у сензорима:
Пријаве укључују:
Системи за праћење притиска у гумама (ТПМС)
Сензори температуре и напона батерије
Сензори за кишу и светло за аутоматизоване брисаче и фарове
2. Системи аутомобилског осветљења
Од ЛЕД предњих светала до амбијенталног унутрашњег осветљења, осветљење је постало дизајнерска и безбедносна карактеристика модерних аутомобила. ФПЦ омогућавају дизајнерима да имплементирају флексибилна решења за осветљење која се могу обавити око контура или уклопити у танка кућишта.
Предности ФПЦ у осветљењу:
Флексибилност прилагођавања прилагођеним облицима осветљења
Повећана издржљивост у топлим и влажним окружењима
Путеви струје високе прецизности за доследно осветљење
3. Батерије и управљање напајањем
Електрична и хибридна возила захтевају ефикасну и поуздану дистрибуцију енергије. ФПЦ се користе унутар батеријских модула за управљање струјним током, праћење стања појединачних ћелија и обезбеђивање безбедности.
ХЕЦТАЦХ-ови ФПЦ-ови за системе батерија нуде:
Стабилан рад под високом температуром и влагом
Отпорност на електролитичку корозију и слани спреј
Високо прецизни угравирани осигурачи са жљебовима у струку за ублажавање напрезања
Сљедивост КР кода за напредну контролу квалитета
Ови ФПЦ су дизајнирани са једностраним нагризањем, типичне дебљине од 0,14±0,03 мм, и садрже савијене никлове плоче за побољшање структуралне прилагодљивости и отпорности на ударце.
4. Панорамски шибер и команде седишта
Како се карактеристике удобности повећавају, ФПЦ се често користе у покретним деловима као што су кровови и седишта са електричним подешавањем. Њихов компактан облик чини усмеравање кроз чврсте, мобилне компоненте лаким и поузданим.
Предности:
Минимално хабање током дугих циклуса употребе
Склопив без угрожавања електричних перформанси
Компатибилан са аутоматизованим контролама и сензорима
5. Помоћни енергетски системи
ФПЦ такође подржавају мање али суштинске системе као што су:
Како ХЕЦТАЦХ испоручује поуздане ФПЦ за аутомобилске апликације
ХЕЦТАЦХ је специјализован за дизајн и производњу флексибилних штампаних кола која испуњавају ригорозне захтеве аутомобилске индустрије. Ево како се ХЕЦТАЦХ истиче:
1. Напредне производне могућности
Користећи високо прецизну технологију јеткања, ХЕЦТАЦХ обезбеђује тачне, поновљиве путеве кола идеалне за апликације велике густине и велике струје.
2. Прилагођена решења
Од почетне фазе дизајна до испоруке финалног производа, ХЕЦТАЦХ блиско сарађује са клијентима на развоју прилагођених ФПЦ-а за специфичне апликације, обезбеђујући оптимално уклапање и функционалност.
3. Строга контрола квалитета
Сви ФПЦ-ови пролазе опсежна тестирања, укључујући:
Тестови сланог спреја
Издржљивост на високим температурама
Провера електричног отпора и изолације
Визуелна инспекција и следљивост путем КР кодирања
4. Иновације материјала
ХЕЦТАЦХ континуирано улаже у истраживање материјала за развој:
Подлоге високе флексибилности
Филмови отпорни на топлоту и корозију
Проводни материјали оптимизовани за ЕВ апликације
У сусрет будућности аутомобилске електронике
Прелазак на аутономна возила, електрификацију и паметне ентеријере само се убрзава. Како су нови системи и сензори интегрисани у сваки део аутомобила, флексибилна штампана кола ће и даље бити основна компонента ове еволуције.
Нове апликације укључују:
Склопиви инфотаинмент дисплеји
Системи камера од 360 степени
Праћење стања батерија у реалном времену
Побољшани модули за повезивање (5Г, Ви-Фи, В2Кс)
ХЕЦТАЦХ је посвећен томе да остане испред криве пружањем најсавременијих ФПЦ решења која подржавају ове трендове.
Закључак: Флексибилност и прецизност за аутомобилску индустрију
Флексибилна штампана кола више нису ниша производа—они су стандард за модерне аутомобилске електронске системе. Од сензора и осветљења до сложених батерија, ФПЦ нуде неупоредиву флексибилност, склопивост, сигурност и поузданост.
Својим фокусом на високо-прецизну производњу, издржљивост на животну средину и иновативни дизајн, ХЕЦТАЦХ помаже у обликовању будућности аутомобилске електронике.
Било да сте аутомобилски инжењер или дизајнер система, сада је време да искористите предности напредних ФПЦ-а у својој следећој платформи возила.
Посетите ввв.хецтецхфпц.цом да истражите наша флексибилна решења кола или нас контактирајте данас да започнете свој следећи аутомобилски пројекат са партнером од поверења у ФПЦ технологији.
