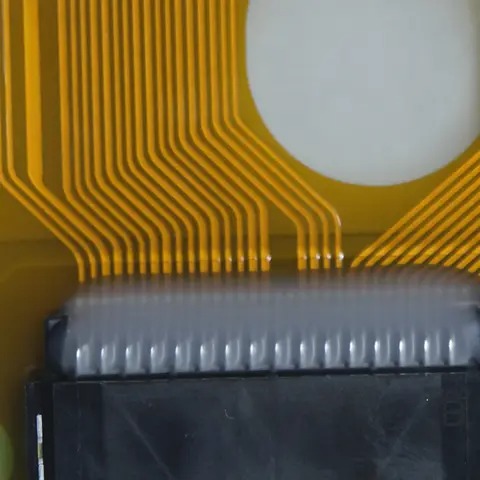

Çift taraflı esnek baskılı devre (FPC), her iki tarafta iletken bakır izleri olan, genellikle poliimid veya polyester filmden yapılmış esnek bir substrat kullanan bir tür devre kartı türüdür. Sadece bir yüzeyde iletken yollara sahip olan tek taraflı FPC'lerin aksine, çift taraflı tasarımlar daha fazla devre yoğunluğu ve daha karmaşık ara bağlantılara izin verir. İki iletken katman, rijit kart yapıları gerektirmeden çok katmanlı yönlendirme sağlayarak kaplamalı delikler veya vias ile bağlanır. Bu esneklik ve karmaşıklık kombinasyonu yapar çift taraflı FPC'ler . Otomotiv, havacılık, tıbbi cihazlar ve tüketici elektroniği gibi endüstrilerde yaygın olarak kullanılan
Çift taraflı FPC'lerin temel özelliklerinden biri, bakır izlerini kırmadan bükme, katlama veya bükme yetenekleridir, bu da onları sınırlı alan veya alışılmadık şekillere sahip uygulamalar için ideal hale getirir. Bununla birlikte, bazı endüstrilerde - özellikle otomotiv ve endüstriyel makinelerde - rekabetler sürekli titreşim ve mekanik strese maruz kalmaktadır. O zaman soru ortaya çıkıyor: Çift taraflı FPC'ler, performans veya uzun ömürden ödün vermeden yüksek vibrasyon ortamlarında güvenilir bir şekilde çalışabilir mi? Bunu cevaplamak için yapısal özelliklerini, malzemelerini ve tasarım hususlarını ayrıntılı olarak incelememiz gerekir.

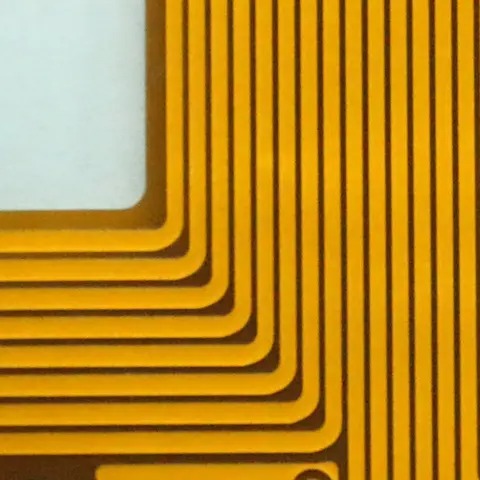

Titreşime eğilimli uygulamalarda çift taraflı FPC'lerin yapısal mukavemeti
bir FPC'nin yüksek vibrasyon koşullarına dayanma yeteneği Çift taraflı büyük ölçüde malzeme seçimine ve üretim kalitesine bağlıdır. Esnek substrat - genellikle poliimid - gerilme mukavemeti, yırtılma direnci ve termal stabilite dahil olmak üzere mükemmel mekanik özelliklere sahiptir. Bakır folyo yapışma kritik bir faktördür; Bakır tabakası substrata güvenli bir şekilde bağlanmazsa, titreşim zaman içinde mikro çatlaklara veya delaminasyona neden olabilir.
Araç panoları, direksiyon kontrol modülleri veya uçak enstrüman panelleri gibi yüksek vibrasyon ortamlarında, çift taraflı FPC'ler genellikle tekrarlayan harekete tabidir. Buna karşı koymak için tasarımcılar, lokalize stresi azaltmak için sertleştiriciler , gerinim kabartma bölgeleri ve kontrollü viraj yarıçapı gibi özellikleri içerir. Ek olarak, delik içi Vias kullanımı, iki taraf arasındaki elektrik bağlantılarının titreşim altında gevşememesini veya kırılmamasını sağlamak için dikkatle tasarlanmıştır.
Birçok laboratuvar titreşim testi, FPC numunelerini çeşitli frekanslarda sinüzoidal ve rastgele titreşim profillerine maruz bırakarak gerçek dünya koşullarını simüle eder. Takviyeli yapılara sahip iyi üretilmiş çift taraflı FPC'ler, uzun süreli test döngülerinden sonra bile elektrikli sürekliliği ve sinyal bütünlüğünü koruyarak bu gerilmelere karşı mükemmel bir direnç göstermiştir.
Yüksek Vibrasyon Ayarlarında Çift Taraflı FPC'lerin avantajları
Yüksek vibrasyon senaryolarında çift taraflı FPC'leri sert PCB'lerle karşılaştırırken, birkaç avantaj belirginleşir:
Esneklik stres konsantrasyonunu azaltır - Sabit noktalarda stres kırıkları yaşayan sert tahtaların aksine, esnek devreler mekanik kuvvetleri tüm yüzeylerine dağıtarak başarısızlık olasılığını azaltır.
Hafif tasarım - FPC düzeneklerinin daha hafif ağırlığı, titreşim sırasında daha az atalet kuvveti anlamına gelir, bu da bileşen yorgunluğunu en aza indirir.
Geliştirilmiş alan verimliliği -Direksiyon simidi kontrol panoları veya endüstriyel robotik gibi titreşim ağır uygulamalarında boşluk genellikle sınırlıdır. Çift taraflı FPC'ler, işlevden ödün vermeden sıkı alanlara katlanabilir.
Geliştirilmiş Termal Performans -Birçok yüksek vibrasyon ortamı da sıcaklık değişiklikleri yaşar. Poliimid bazlı çift taraflı FPC'ler, termal genişlemeyi sert tahtalardan daha iyi kullanır ve lehim eklem hasarını önler.
Bu faktörler, çift taraflı FPC'leri sadece uygulanabilir değil, çoğu durumda yüksek vibrasyon uygulamaları için daha üstündür-uygun tasarım yönergelerinin takip edilmesini sağlamıştır.
Titreşim direnci için tasarım ve üretim düşünceleri
Bükülme yarıçapı kontrolü : aşırı sıkı virajlar zaman içinde bakır izlerini zayıflatabilir. Endüstri en iyi uygulama, viraj yarıçapının malzeme kalınlığının en az on katı tutulmasını önerir.
Sertleştirici yerleşimi : Konektör alanlarına lokalize sert bölümlerin (takviyeler) eklenmesi, titreşim sırasında mekanik zorlanmayı azaltır.
Takviye yoluyla : Vias iki iletken katmanı bağladığından, tekrarlanan hareketten yorgunluğa direnmek için yüksek kaliteli bakır ile kaplanmalıdır.
Yüzey kaplaması : Enig (elektrolessiz nikel daldırma altın) gibi uygun bir yüzey kaplamasının seçilmesi zorlu ortamlarda korozyon direncini geliştirir.
Yapışkan Seçim : Yüksek Vibrasyon koşulları yapışkan yorgunluğa neden olabilir; Yüksek sıcaklıkta, titreşime dirençli yapıştırıcılar kullanmak delaminasyonu önler.
Bu üretim uygulamalarını yüksek dereceli malzemelerle birleştirerek, çift taraflı FPC'ler zorlu mekanik koşullarda uzun vadeli güvenilirlik sağlayabilir.
Performans Karşılaştırma Tablosu: Farklı Ortamlarda Çift Taraflı FPC'ler
Uygulama Ortamı
Titreşim Seviyesi
Çalışma Sıcaklığı Aralığı
Önerilen FPC Tasarım Özellikleri
Beklenen Yaşam Süresi
Otomotiv direksiyon simidi
Yüksek
-40 ° C ila +85 ° C
Takviyeler, güçlendirilmiş vias, poliimid baz
8-10 yıl
Endüstriyel robotik
Yüksek
-20 ° C ila +90 ° C
Kontrollü viraj yarıçapı, enig kaplaması
7-9 yıl
Havacılık enstrümantasyonu
Çok yüksek
-55 ° C ila +125 ° C
Çok katmanlı koruma, gereksiz yönlendirme yolları
10+ yıl
Tüketici Elektroniği
Ilıman
0 ° C ila +60 ° C
Standart çift taraflı FPC tasarımı
5-7 yıl
Titreşim uygulamalarında çift taraflı FPC'lerde SSS
S1: Çift taraflı FPC'ler, titreşime eğilimli tüm senaryolarda sert PCB'lerin yerini alabilir mi? Her zaman değil. Sırasında Çift taraflı FPC'ler esneklik ve titreşim direnci içinde mükemmeldir, mekanik sertlik ve yüksek akım taşıma öncelikleri olduğunda sert tahtalar hala tercih edilebilir.
S2: Çift taraflı FPC'ler titreşim direnci için nasıl test edilir? Üreticiler, gerçek dünya koşullarını simüle eden titreşim testi ekipmanlarını kullanır, FPC'yi mekanik ve elektriksel stabiliteyi değerlendirmek için uzun süreler boyunca spesifik titreşim profillerine maruz bırakır.
S3: Çift taraflı FPC'ler, yüksek vibrasyon ortamları için özel konektörler gerektiriyor mu? Evet. Kilitleme mekanizmalarına veya esnek sonlandırmalara sahip konektörler genellikle sabit hareket altında güvenli bağlantıları korumak için kullanılır.
S4: Titreşime dirençli FPC'ler için hangi malzemeler en iyisidir? Poliimid, yüksek gerilme mukavemeti, termal stabilitesi ve kimyasal direnci nedeniyle en yaygın olarak kullanılan şeydir.
S5: Titreşim nedeniyle hasar görürse çift taraflı FPC'ler onarılabilir mi? Çatlak izler gibi küçük hasar bazen iletken epoksi ile onarılabilir, ancak yüksek güvenilirlik uygulamalarında, değiştirme genellikle daha güvenli bir seçimdir.
Çözüm
Malzeme özelliklerine, mühendislik esnekliğine ve kanıtlanmış test sonuçlarına dayanarak, Çift taraflı FPC'ler, yüksek vibrasyon uygulamaları için çok uygundur . doğru tasarlandığında ve üretildiğinde Hafif yapıları, mekanik stresi emme yeteneği ve kompakt form faktörü, otomotiv direksiyon kontrol modülleri, havacılık ve uzay enstrümantasyonu ve endüstriyel robotik gibi senaryolarda geleneksel sert tahtalara göre onlara net avantajlar sağlar.
Bununla birlikte, bu ortamlardaki başarı, uygun viraj yarıçapı, güçlendirilmiş vias, yüksek kaliteli yapıştırıcılar ve titreşime dirençli konektörler gibi titiz tasarım hususları olmadan garanti edilmez. Bu faktörler ürün tasarımına entegre edildiğinde, çift taraflı FPC'ler, en sert titreşime eğilimli koşullarda bile yıllarca güvenilir performans sağlayabilir.
