Maaasahan sa Kainitan ng Sandali

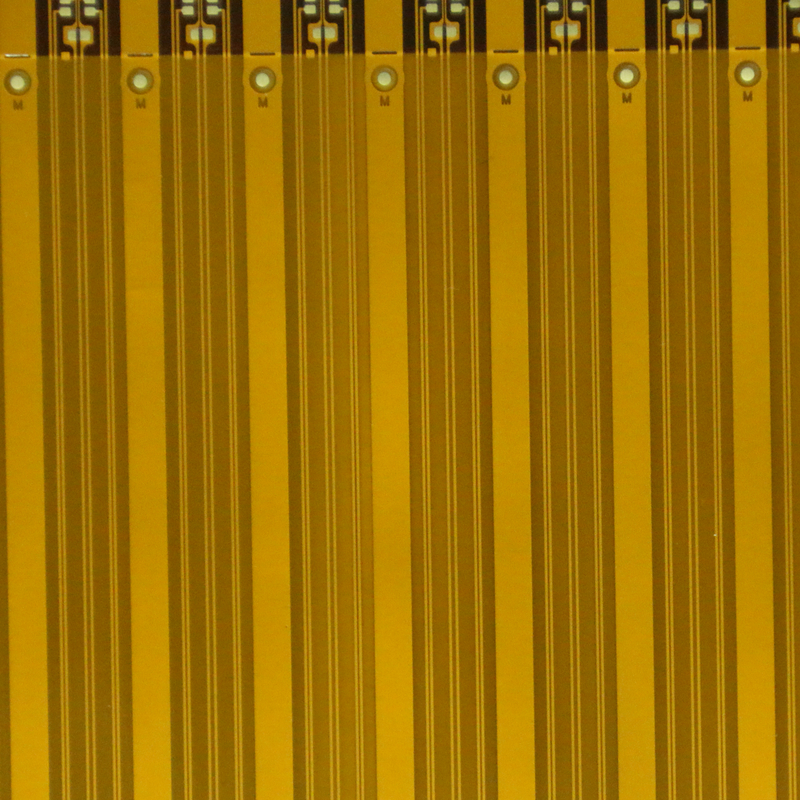

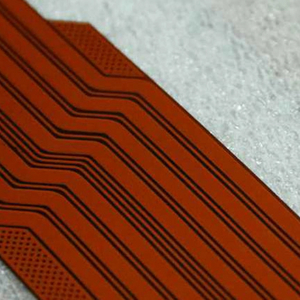

Sa mundo ng automotive, ang init ay ang kaaway ng electronics. Kung ito man ay ang nakakapang-alab na temperatura sa ilalim ng hood sa isang araw ng tag-araw o ang matinding pag-aalis ng init na kinakailangan ng isang high-speed na computer na naka-mount sa sasakyan, ang iyong mga circuit ay kailangang manatiling walang kibo. Ang aming High-Temperature Flexible PCB ay ipinanganak mula sa pangangailangan para sa ganap na katiyakan. Isipin ang isang ginintuang, amber-kulay na laso na humahabol sa kumplikadong makinarya ng isang sasakyan, na nananatiling malambot at conductive habang ang mga tradisyonal na plastic-insulated na mga wire ay nagiging malutong at pumuputok sa ilalim ng thermal stress.
Kapag hinawakan mo ang FPC na ito, mararamdaman mo ang makinis, high-density na texture ng advanced na Polyimide—isang materyal na parang kasing manipis ng papel ngunit may lakas na makaligtas sa buhay ng sasakyan. Walang amoy ng nasusunog na dagta o oksihenasyon, kahit na pagkatapos ng mga oras ng mataas na temperatura na pagbibisikleta. Ito ay isang malinis, tahimik, at mahusay na tulay para sa data at kapangyarihan. Sa pamamagitan ng pagsasama ng aming high-temp na FPC, hindi ka lang nag-o-optimize ng isang bahagi; tinitiyak mo na ang 'mata' at 'utak' ng sasakyan ay mananatiling cool at konektado, na nagbibigay ng mas ligtas, mas tumutugon na karanasan para sa driver at mga pasahero.
Thermal Management at Environmental Resilience
Ang isang sasakyan ay isa sa pinakamahirap na kapaligiran para sa electronic circuitry. Sa pagitan ng mataas na boltahe na spike ng mga electric drivetrain at ang literal na init ng makina, ang mga bahagi ay dapat na 'over-engineered' upang mabuhay. Tinutugunan ng aming mga FPC na gawa sa China ang mga hamong ito sa pamamagitan ng advanced material layering:
Superior Heat Dissipation: Sa pamamagitan ng paggamit ng localized aluminum o stainless steel stiffeners, gumagawa kami ng 'miniature heat sinks' nang direkta sa flexible circuit. Nagbibigay-daan ito sa mga high-power na bahagi na mag-init nang epektibo, na pumipigil sa mga localized na hotspot na maaaring humantong sa pag-throttling o pagkabigo ng system.
Moisture at Chemical Barriers: Ang mga computer na naka-mount sa sasakyan ay madalas na nakalantad sa halumigmig, mga langis, at mga ahente ng paglilinis. Ang aming mga board ay tinatakan ng automotive-grade thermal coverlays na nagbibigay ng airtight barrier, na pumipigil sa kaagnasan ng mataas na kadalisayan na mga bakas ng tanso sa loob ng mga dekada ng paggamit.
Thermal Expansion Matching: Maingat naming pinipili ang mga substrate na materyales na may Coefficient of Thermal Expansion (CTE) na tumutugma sa mga naka-mount na bahagi. Pinipigilan nito ang 'pagpunit' ng mga solder joint sa panahon ng mabilis na pagbabago ng temperatura, isang karaniwang sanhi ng pagkabigo sa mas mababang kalidad na mga board.
Mga Optimized na Interconnect para sa Rugged Vehicle Computing
Ang mga modernong trak, forklift, at mga makinang pang-agrikultura ay nagdadala na ngayon ng mas maraming kapangyarihan sa pag-compute bilang isang workstation. Ang pagsasama ng kapangyarihang ito sa isang masungit, IP65-rated na pabahay ay nangangailangan ng natatanging interconnect approach:
Pag-aalis ng mga Failure-Prone Connectors: Ang bawat connector sa isang sasakyan ay isang potensyal na punto ng pagkabigo dahil sa vibration. Ang aming Rigid-Flex o long-tail na mga disenyo ng FPC ay nagbibigay-daan sa iyo na ikonekta ang isang mataas na liwanag na display nang direkta sa motherboard, na inaalis ang mga intermediate na cable at ang panganib ng maluwag na koneksyon sa isang malubak na kalsada.
Proteksyon ng EMI/EMC: Ang mga modernong sasakyan ay isang 'maingay' na kapaligiran para sa electronics. Isinasama namin ang espesyal na silver shielding o copper-mesh ground plane sa istraktura ng FPC, tinitiyak na ang mga signal ng GPS at data ng sensor ay mananatiling hindi nasisira ng mataas na dalas ng ingay ng mga tablet o power inverter na naka-mount sa sasakyan.
Ergonomic Design Freedom: Dahil ang aming FPC ay maaaring tiklop at lukot, maaari kang magdisenyo ng mga interface ng sasakyan na may mga ergonomic na curve at ultra-manipis na profile na dati ay imposible sa mga matibay na board o malalaking wire harness.
Mga Advanced na Pamantayan sa Paggawa sa China
Ang aming pasilidad sa China ay tumatakbo sa tuktok ng flexible circuit technology, na tinitiyak na ang bawat board ay nakakatugon sa mga pandaigdigang pamantayan na kinakailangan para sa susunod na henerasyon ng mga matalinong sasakyan.
Precision Laser Micro-Drilling: Gumagamit kami ng advanced na UV laser technology para gumawa ng micro-vias na nagbibigay-daan sa high-density routing. Ito ay mahalaga para sa 0.4mm pitch component na makikita sa mga high-resolution na display ng sasakyan at mga smart sensor.
100% Automated Optical Inspection (AOI): Sa isang system na naka-mount sa sasakyan, maaaring maging sakuna ang isang crack sa linya ng buhok. Ini-scan ng aming mga AOI system ang bawat bakas at pad laban sa orihinal na data ng CAD, na tinitiyak na ang mga zero-defect na board lang ang makakarating sa iyong assembly line.
Pagsunod sa IATF 16949: Ang aming buong proseso ng produksyon ay pinamamahalaan ng mga pamantayan ng International Automotive Task Force. Nangangahulugan ito na mayroon kaming ganap na traceability para sa bawat square inch ng Polyimide at bawat gramo ng tanso, na nagbibigay sa iyo ng dokumentasyong kailangan para sa mga sertipikasyon sa kaligtasan ng sasakyan.
Mga Madalas Itanong (FAQ)
T: Ano ang pinakamataas na temperatura na talagang kayang hawakan ng mga nababaluktot na PCB na ito?
A: Ang aming automotive-grade Polyimide ay na-rate para sa tuluy-tuloy na operasyon sa 150°C. Para sa mga proseso ng pagpupulong tulad ng paghihinang ng reflow, ang board ay makatiis ng mga panandaliang peak na hanggang 280°C nang walang delamination o pagkawala ng mekanikal na integridad, na ginagawa itong tugma sa lahat ng modernong proseso ng paghihinang na walang lead.
T: Maaari ka bang magbigay ng mga FPC para sa mataas na liwanag, nababasa ng sikat ng araw na mga display ng sasakyan?
A: Oo. Dalubhasa kami sa mga FPC na sumusuporta sa mga high-speed differential signal na kinakailangan para sa mga modernong high-resolution na display (LVDS, MIPI). Maaari rin naming isama ang mga circuit ng LED backlight nang direkta sa parehong FPC upang bawasan ang bilang ng mga bahagi sa iyong display assembly.
T: Paano gumaganap ang iyong mga board sa ilalim ng patuloy na panginginig ng boses, tulad ng sa isang forklift o tractor?
A: Ang mga nababaluktot na PCB ay likas na nakahihigit sa mga matibay na board sa mga kapaligirang may mataas na vibration. Ang Polyimide substrate ay natural na nababanat, at sa pamamagitan ng paggamit ng Rolled Annealed (RA) na tanso sa halip na Electro-Deposited (ED) na tanso, tinitiyak namin na ang mga bakas ay maaaring mag-flex ng milyun-milyong beses nang walang work-hardening o crack.
T: Nag-aalok ka ba ng mga serbisyo sa pagpupulong para sa mga konektor at bahagi?
A: Oo, nagbibigay kami ng buong serbisyo ng FPCA (Flexible PCB Assembly). Maaari kaming kumuha ng mga automotive-grade connector at mga bahagi ng SMT at magbigay ng ganap na nasubok, 'plug-and-play' na pagpupulong, na binabawasan ang iyong panloob na pagiging kumplikado sa pagmamanupaktura.
T: Posible bang makakuha ng transparent o ultra-thin FPC para sa mga partikular na sensor ng sasakyan?
A: Nag-aalok kami ng mga ultra-manipis na substrate hanggang sa 0.05mm at makakagawa ng mga transparent na FPC gamit ang mga espesyal na materyales kung ang iyong aplikasyon ay nagsasangkot ng pinagsamang mga sensor o touch panel na nangangailangan ng optical clarity.
