Primární materiál flexibilní desky plošných spojů

Zavedení

Flexibilní desky s plošnými spoji (FPC) transformovaly elektroniku tím, že nabízejí kompaktní, lehká a adaptabilní řešení. Ohýbají se, kroutí nebo ohýbají, aby se vešly do stísněných prostor při zachování elektrické funkce. V tomto článku prozkoumáme primární materiály používané ve flexibilních PCB, jako je polyimid (PI), polyester (PET) a polymer z tekutých krystalů (LCP). Dozvíte se, jak tyto materiály ovlivňují výkon, flexibilitu a odolnost FPC.

Pochopení flexibilních PCB

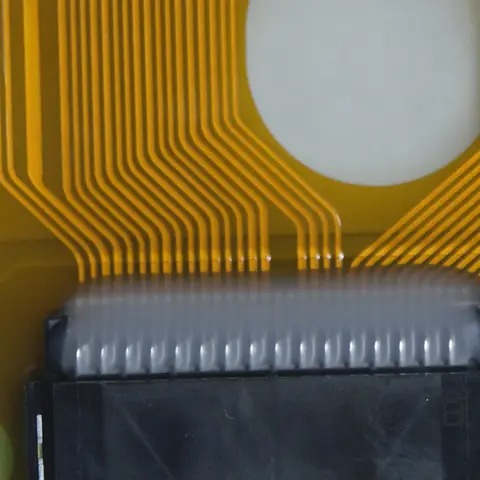

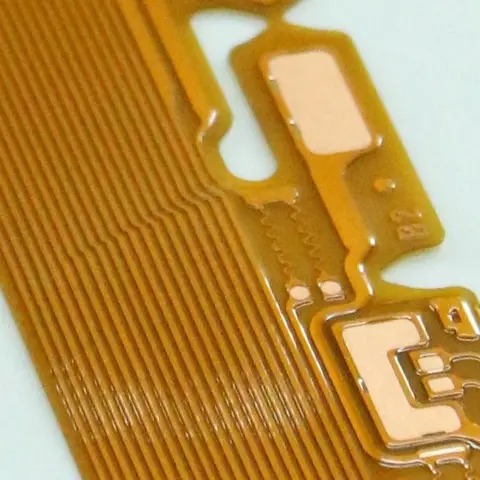

Co jsou flexibilní desky plošných spojů?

Flexibilní desky plošných spojů jsou typem elektronického obvodu navrženého tak, aby byl flexibilní. Na rozdíl od tradičních pevných desek používají flexibilní desky plošných spojů tenké, flexibilní substráty, které jim umožňují ohýbat se a přizpůsobovat se různým tvarům, aniž by byla ohrožena elektrická funkčnost. Tyto desky se obvykle skládají z vodivé měděné vrstvy, izolačního substrátu a lepicí vrstvy pro vzájemné spojení součástí. Flexibilní desky plošných spojů se používají v aplikacích, kde je rozhodující prostor, hmotnost a flexibilita, jako jsou nositelná zařízení, automobilové systémy a přenosná elektronika.

Klíčové aplikace flexibilních desek plošných spojů

Flexibilní desky plošných spojů jsou nezbytné v odvětvích, kde jsou prioritou kompaktní a lehké konstrukce. Ve spotřební elektronice je lze nalézt v chytrých telefonech, tabletech a nositelných zařízeních, kde umožňují tenčí a flexibilnější provedení. V automobilovém průmyslu se flexibilní desky plošných spojů používají v bezpečnostních systémech, senzorech a osvětlení. Jsou také důležité u lékařských zařízení, jako jsou kardiostimulátory a naslouchátka, kde je vyžadována flexibilita, aby se vešly do omezených prostor. Letecké aplikace také spoléhají na flexibilní desky plošných spojů pro jejich schopnost odolat extrémním podmínkám při zachování vysokého výkonu.

Průmyslové	aplikace	Klíčové úvahy	Technické specifikace
Spotřební elektronika	Smartphony, tablety, nositelná zařízení	Tenký, flexibilní design pro kompaktní zařízení	Flexibilita : Vysoká; Teplotní odolnost : 150°C až 200°C; Integrita signálu : Vysoká
Automobilový průmysl	Bezpečnostní systémy, senzory, osvětlení, řídicí jednotky motoru	Musí odolávat vibracím a vysokým teplotám	Tepelná odolnost : 200°C+; Trvanlivost : Vysoká; Pružnost : střední
Lékařská zařízení	Kardiostimulátory, sluchadla, lékařská monitorovací zařízení	Musí se vejít do omezených prostor a odolávat tělesné teplotě	Flexibilita : Vysoká; Biokompatibilita : Essential; Teplotní odolnost : 37°C až 50°C
Aerospace	Systémy řízení letu, satelitní komunikace, navigační zařízení	Schopnost odolat extrémním podmínkám prostředí	Teplotní odolnost : 300°C+; Chemická odolnost : Výborná; Pružnost : Vysoká

Tip: Při výběru flexibilních desek plošných spojů pro vysoce výkonná odvětví, jako je letecký nebo lékařská zařízení, upřednostňujte materiály s vyšší teplotní a chemickou odolností, protože zajišťují dlouhodobou spolehlivost a odolnost v extrémních podmínkách.

Proč je výběr materiálu zásadní

Materiál použitý ve flexibilní desce plošných spojů hraje klíčovou roli při určování jejího výkonu, trvanlivosti a přizpůsobivosti. Materiály jako polyimid (PI) nabízejí vysokou tepelnou odolnost a mechanickou pevnost, díky čemuž jsou vhodné pro vysoce výkonné aplikace. Naproti tomu polyester (PET) poskytuje nákladově efektivní řešení pro aplikace s nízkou poptávkou, ale nabízí omezenou tepelnou odolnost. Výběr materiálu přímo ovlivňuje faktory, jako je tepelná tolerance, flexibilita, integrita signálu a celková životnost flexibilní desky plošných spojů.

Materiál primárního substrátu: Polyimid (PI)

Vlastnosti a výhody polyimidu

Polyimid je nejběžněji používaným substrátem pro flexibilní desky plošných spojů díky své výjimečné tepelné stabilitě, pružnosti a elektrickým vlastnostem. Odolává teplotám přesahujícím 260 °C, takže je ideální pro aplikace, které vyžadují vysoké teplo. Polyimid má také nízkou dielektrickou konstantu, která minimalizuje ztráty signálu ve vysokofrekvenčních obvodech. Jeho flexibilita mu umožňuje vydržet opakované ohýbání bez praskání, což z něj činí preferovanou volbu pro dynamické flex aplikace v náročných prostředích.

Běžné aplikace FPC na bázi polyimidů

FPC na bázi polyimidu jsou široce používány v průmyslových odvětvích, jako je letecký, automobilový a lékařská zařízení, kde jsou spolehlivost a vysoký výkon rozhodující. V letectví se polyimidové FPC používají v systémech řízení letu, satelitní komunikaci a navigačním vybavení. V automobilových systémech se nacházejí v bezpečnostních systémech, jako jsou airbagy, senzory a řídicí jednotky motoru. Odolnost a tepelná stabilita polyimidu z něj činí materiál volby pro tyto vysoce výkonné aplikace.

Průmyslové	aplikace	Klíčové úvahy	Technické specifikace
Aerospace	Systémy řízení letu, satelitní komunikace, navigační zařízení	Vyžaduje vysokou tepelnou stabilitu a odolnost vůči extrémním prostředím	Teplotní odolnost : 300°C+; Trvanlivost : Vysoká; Integrita signálu : Výborná
Automobilový průmysl	Airbagy, senzory, řídicí jednotky motoru	Musí odolávat vibracím, vysokým teplotám a mechanickému namáhání	Teplotní odolnost : 200°C+; Odolnost proti vibracím : Vysoká; Pružnost : střední
Lékařská zařízení	Kardiostimulátory, sluchadla, lékařská monitorovací zařízení	Musí být biokompatibilní a schopný vydržet nepřetržité používání v různých podmínkách	Teplotní odolnost : 37°C až 50°C; Flexibilita : Vysoká; Trvanlivost : Vysoká
Vysoce výkonné systémy	Používá se v kritických obvodech vyžadujících spolehlivost a tepelnou stabilitu	Dlouhodobá spolehlivost v dynamických prostředích	Tepelná stabilita : Výborná; Flexibilita : Vysoká; Odolnost : Vynikající

Rozdíl mezi cenou a výkonem polyimidu

Polyimid je prémiový materiál, a přestože nabízí vynikající tepelné a mechanické vlastnosti, přichází s vyššími náklady ve srovnání s alternativami, jako je polyester (PET). Cena FPC na bázi polyimidu je oprávněná v aplikacích, kde je zásadní výkon, trvanlivost a odolnost vůči vysokým teplotám. Pro méně náročné aplikace může být polyester ekonomičtější volbou, ale snižuje tepelné a mechanické vlastnosti.

Polyester (PET) jako alternativní substrát

Vlastnosti polyesteru ve flexibilním návrhu DPS

Polyester (PET) je cenově dostupnější alternativou k polyimidu, která nabízí adekvátní flexibilitu a výkon pro méně náročné aplikace. Je lehčí a tenčí než polyimid, takže je vhodný pro spotřební elektroniku, která nevyžaduje vysokou tepelnou odolnost. Dielektrické vlastnosti PET jsou také vhodné pro nízkofrekvenční aplikace. Jeho tepelná odolnost je však omezena, typicky na přibližně 150 °C, což jej činí nevhodným pro vysokoteplotní aplikace.

Omezení polyesteru v drsném prostředí

Zatímco polyester je nákladově efektivní a vhodný pro aplikace s nízkou poptávkou, jeho omezená tepelná odolnost omezuje jeho použití v prostředí s vysokými teplotami. V aplikacích, jako jsou automobilové nebo průmyslové systémy, kde teploty mohou překročit prahovou hodnotu PET, by byl vhodnější polyimid nebo LCP. Polyester také postrádá mechanickou odolnost polyimidu, což je zásadní pro aplikace zahrnující opakované ohýbání nebo ohýbání.

Ideální případy použití pro FPC na bázi polyesteru

Flexibilní desky plošných spojů na bázi polyesteru jsou vynikající volbou pro aplikace, které jsou citlivé na náklady a kde jsou požadavky na výkon méně náročné. Patří mezi ně zařízení s nízkou spotřebou, jako jsou kalkulačky, základní displeje a hračky. Polyester nabízí dobrou flexibilitu a mírnou elektrickou izolaci, ale postrádá vysoké tepelné a mechanické vlastnosti potřebné pro vysoce výkonná prostředí. Je ideální pro aplikace, které nezahrnují vysokofrekvenční signály nebo nadměrnou tvorbu tepla. Výběrem polyesteru mohou výrobci dosáhnout značných úspor nákladů při zachování adekvátního výkonu pro nekritické aplikace, což z něj činí praktické řešení pro výrobky na masovém trhu.

Vznikající materiály: Liquid Crystal Polymer (LCP)

Výhody vysokofrekvenčního výkonu LCP

Liquid Crystal Polymer (LCP) se stále více používá jako podkladový materiál pro vysokorychlostní a RF obvody díky svému vynikajícímu vysokofrekvenčnímu výkonu. LCP nabízí dielektrickou konstantu 2,85 při 1 GHz, takže je ideální pro vysokofrekvenční digitální obvody, kde je nezbytná minimální ztráta signálu. Stabilita LCP a nízká absorpce vlhkosti jej činí velmi vhodným do prostředí s kolísajícími teplotami a vlhkostí.

Trvanlivost a odolnost proti vlhkosti LCP

Jednou z klíčových výhod LCP oproti polyimidu je jeho nízká míra absorpce vlhkosti, která je pouze 0,04 %. Díky tomu je LCP vysoce odolný vůči faktorům prostředí, jako je vlhkost, která může ovlivnit výkon jiných materiálů, jako je polyimid a polyester. Odolnost LCP proti vlhkosti a rozměrová stabilita jej činí ideálním pro vysoce výkonné aplikace, které vyžadují dlouhodobou spolehlivost.

Úvahy o ceně a aplikaci pro LCP

Zatímco LCP nabízí vynikající výkon z hlediska odolnosti proti vlhkosti, vysokofrekvenční stability a trvanlivosti, je dražší než polyimid a polyester. Díky tomu je vhodnější pro vysoce výkonné aplikace, jako jsou RF obvody, mobilní komunikace a letecký průmysl. Inženýři musí při výběru LCP pro danou aplikaci pečlivě zvážit kompromis mezi cenou a výkonem.

Průmyslové	aplikace	Klíčové úvahy	Technické specifikace
RF obvody	Vysokofrekvenční aplikace, mobilní komunikace, antény	Vysokofrekvenční stabilita a nízké ztráty signálu jsou kritické	Dielektrická konstanta (Dk) : 2,85 při 1 GHz; Absorpce vlhkosti : 0,04%
Mobilní komunikace	Bezdrátová komunikační zařízení, chytré telefony a tablety	Vysoký výkon požadovaný v různých podmínkách prostředí	Teplotní odolnost : 260°C+; Mechanická pevnost : Vysoká; Odolnost proti vlhkosti : Výborná
Aerospace	Satelitní systémy, systémy řízení letu, GPS	Musí fungovat v extrémních podmínkách prostředí	Tepelná stabilita : 300°C+; Flexibilita : Vysoká; Chemická odolnost : Vynikající
Vysokorychlostní digitální obvody	Používá se v zařízeních pro vysokorychlostní zpracování a přenos signálu	Minimální absorpce vlhkosti a nízká tepelná roztažnost	Tepelná roztažnost : Nízká; Integrita signálu : Vynikající; Vysokofrekvenční výkon : Vynikající

Tip: Pro vysoce výkonné aplikace, jako jsou RF obvody a letectví, je LCP ideální volbou díky své vynikající odolnosti proti vlhkosti, vysokofrekvenční stabilitě a trvanlivosti. Jeho vyšší cena však znamená, že by měl být vybrán pouze tehdy, když požadavky na výkon ospravedlňují náklady.

Vodivá vrstva: měděná fólie

Typy měděných fólií: Válcované vs. elektrolytické

Ve flexibilních deskách plošných spojů se používají dva primární typy měděné fólie: válcovaná měděná fólie a elektrolytická měděná fólie. Válcovaná měděná fólie je vysoce flexibilní, takže je vhodná pro dynamické flex aplikace. Jeho struktura je tažnější, což mu umožňuje odolávat opakovanému ohýbání. Elektrolytická měděná fólie se na druhé straně používá pro aplikace vyžadující jemnější linie a vyšší hustotu, protože poskytuje hladší povrch pro přesné leptání.

Role mědi ve vodivosti a spolehlivosti

Měď je nejběžnějším vodivým materiálem používaným ve flexibilních deskách plošných spojů. Tvoří obvodové stopy, které přenášejí elektrické signály přes desku. Vynikající vodivost mědi zajišťuje minimální odpor, který je nezbytný pro vysokorychlostní obvody. Hraje také klíčovou roli při zajišťování spolehlivosti flexibilních PCB tím, že poskytuje stabilní a konzistentní elektrickou cestu.

Výběr správné tloušťky mědi pro FPC

Tloušťka měděné fólie použité ve flexibilní desce plošných spojů závisí na požadavcích aplikace na přenos proudu. Silnější měď je nezbytná pro aplikace s vysokým proudem, aby se snížilo riziko přehřátí, zatímco tenčí měď je vhodnější pro zařízení s nízkým výkonem. Tloušťka měděné fólie se pohybuje od 12 μm do 35 μm, s možností válcované nebo elektrolytické mědi v závislosti na specifických potřebách desky plošných spojů.

Význam lepidel ve flexibilních DPS

Typy lepidel používaných v konstrukci FPC

Lepidla hrají klíčovou roli při spojování vrstev flexibilních PCB a zajišťují strukturální integritu během ohýbání a ohýbání. Běžná lepidla používaná při konstrukci FPC zahrnují epoxidové, akrylové a modifikované epoxidové pryskyřice. Tato lepidla jsou vybírána na základě jejich schopnosti odolávat teplotním výkyvům a mechanickému namáhání při zachování pevné vazby mezi vrstvami.

Typ lepidla	Vlastnosti	Výhody	Běžné aplikace
Epoxid	Vysoká pevnost, teplotní odolnost, dobré adhezní vlastnosti	Silná vazba, vynikající chemická a tepelná odolnost	Používá se ve vysokoteplotních aplikacích a pevných pružných deskách plošných spojů
Akryl	Dobrá flexibilita, rychlá doba vytvrzování, nízká viskozita	Rychlé lepení, dobrý výkon při mírných teplotách	Ideální pro aplikace s mírným mechanickým namáháním
Modifikovaný epoxid	Zvýšená flexibilita, lepší lepení s různými podklady	Kombinuje vysokou pevnost se zvýšenou pružností	Používá se ve flexibilních deskách plošných spojů, které vyžadují pevnost i flexibilitu

Vlastnosti lepidla, které ovlivňují flexibilitu

Lepidlo používané ve flexibilních DPS musí mít určité vlastnosti, aby byla zachována pružnost desky. Měla by vykazovat vysokou elasticitu a být odolná vůči tepelným cyklům, což zajistí, že DPS vydrží opakované ohýbání bez delaminace. Často se volí lepidla s vysokou pevností v tahu, aby bylo zajištěno, že deska plošných spojů zvládne mechanické namáhání, aniž by došlo ke snížení výkonu.

Normy pro výběr lepidla ve flexibilních obvodech

Normy jako IPC-6013D poskytují pokyny pro výběr lepidla ve flexibilních obvodech. Tyto normy zajišťují, že použitá lepidla splňují nezbytné požadavky na pevnost spoje, tepelnou odolnost a pružnost. Inženýři musí dodržovat tyto normy, aby zajistili, že ohebná deska plošných spojů vydrží namáhání při výrobě a provozu.

Krycí fólie: Ochrana PCB

Materiály používané pro krycí fólie

Krycí fólie jsou klíčové pro zajištění dlouhodobé funkčnosti flexibilních DPS. Polyimid (PI) a polyester (PET) jsou dva nejčastěji používané materiály. PI je často preferován pro vysoce výkonné aplikace díky své vynikající tepelné odolnosti a mechanické pevnosti, díky čemuž je vhodný pro prostředí s vysokými teplotami a mechanickým namáháním. Na druhou stranu je PET cenově dostupnější alternativou, která nabízí adekvátní ochranu v levnějších a méně náročných aplikacích, kde extrémní podmínky nehrají roli.

Funkce krycích fólií

Krycí fólie působí jako ochranná vrstva, která chrání jemné vodivé stopy před prvky prostředí, jako je prach, vlhkost a chemikálie. Zabraňují také fyzickému poškození desky plošných spojů během ohýbání, což je rozhodující pro zajištění odolnosti pružných obvodů. Kromě zajištění elektrické izolace pomáhají krycí fólie udržovat strukturální integritu desky plošných spojů tím, že zvyšují její odolnost vůči opakovanému ohýbání a mechanickému namáhání, čímž prodlužují její životnost v dynamických aplikacích.

Výběrová kritéria pro tloušťku krycí vrstvy a materiály

Při výběru krycích materiálů a tloušťky musí inženýři vyhodnotit faktory, jako je provozní teplota, expozice prostředí a úroveň mechanické pružnosti požadované pro aplikaci. Silnější krycí fólie poskytují lepší ochranu, zejména v drsných prostředích, ale mohou snižovat flexibilitu, která je nezbytná pro dynamické flex aplikace. Inženýři musí vyvážit kompromis mezi dostatečnou ochranou a zachováním flexibility nezbytné pro spolehlivý výkon a zajistit, aby byl materiál vhodný pro ochranu i provozní požadavky.

Nejlepší postupy pro výběr materiálu ve flexibilních deskách plošných spojů

Shoda vlastností materiálu s požadavky na aplikaci

Výběr správného materiálu pro flexibilní PCB začíná pochopením požadavků aplikace. Je třeba vzít v úvahu faktory, jako je teplotní odolnost, flexibilita a expozice prostředí. Polyimid je ideální pro vysoce výkonné aplikace, zatímco polyester je dobrou volbou pro nízkonákladové aplikace s nízkou poptávkou. LCP je vhodný pro vysokofrekvenční obvody, ale jeho vyšší cena musí být odůvodněna potřebami výkonu.

Role průmyslových standardů při výběru materiálů

Průmyslové standardy jako IPC-6013D poskytují inženýrům nezbytné pokyny pro výběr materiálu, testování a výkonnostní kritéria. Dodržování těchto norem zajišťuje, že materiály použité ve flexibilních deskách plošných spojů splňují požadované specifikace pro trvanlivost, tepelnou odolnost a elektrický výkon. Dodržování těchto norem pomáhá udržovat spolehlivost a životnost produktu.

Zvažte nákladově efektivní a spolehlivé návrhy FPC

Při navrhování flexibilních desek plošných spojů musí inženýři vyvážit náklady na materiál s požadavky na výkon. Zatímco vysoce výkonné materiály jako polyimid a LCP poskytují vynikající funkčnost, jsou dražší. Polyester a další materiály nabízejí cenově dostupnější možnosti pro méně náročné aplikace. Inženýři by měli zvážit dlouhodobé přínosy materiálového výkonu oproti počátečním nákladům, aby dosáhli nákladově efektivního a spolehlivého návrhu.

Závěr

Primární materiály používané ve flexibilních PCB, jako je polyimid, polyester a LCP, významně ovlivňují výkon, flexibilitu a odolnost obvodů. HECTACH nabízí vysoce kvalitní flexibilní PCB na bázi polyimidu, ideální pro aplikace vyžadující vynikající tepelné a mechanické vlastnosti. Pro méně náročné aplikace poskytuje HECTACH také řešení na bázi polyesteru, která zajišťuje nákladovou efektivitu bez kompromisů ve spolehlivosti. Ať už jde o vysokofrekvenční obvody nebo vysoce výkonné systémy, rozmanitá řada flexibilních desek plošných spojů HECTACH splňuje různé průmyslové potřeby a zajišťuje optimální hodnotu a výkon.

FAQ

Otázka: Jaký je primární materiál flexibilní desky plošných spojů?

Odpověď: Primárními materiály používanými ve flexibilních PCB jsou polyimid (PI), polyester (PET) a polymer z tekutých krystalů (LCP), z nichž každý nabízí jedinečné vlastnosti, jako je flexibilita, tepelná odolnost a integrita signálu.

Otázka: Proč se polyimid běžně používá ve flexibilních deskách plošných spojů?

Odpověď: Polyimid je oblíbený pro svou vynikající tepelnou stabilitu, flexibilitu a elektrické vlastnosti, díky čemuž je ideální pro vysoce výkonné aplikace v průmyslových odvětvích, jako je letecký a automobilový průmysl.

Otázka: Jak je polyester ve srovnání s polyimidem v aplikacích flexibilních PCB?

Odpověď: Polyester je cenově výhodnější alternativa k polyimidu, která nabízí odpovídající výkon pro aplikace s nízkou poptávkou, ale postrádá tepelnou odolnost požadovanou pro prostředí s vysokým výkonem.

Otázka: Jaké jsou výhody použití LCP ve flexibilních deskách plošných spojů?

Odpověď: LCP nabízí vynikající vysokofrekvenční výkon, odolnost proti vlhkosti a trvanlivost, takže je vhodný pro RF obvody, mobilní komunikace a letecké aplikace.

Otázka: Jak si mohu vybrat správný materiál pro svou flexibilní desku plošných spojů?

Odpověď: Vyberte si na základě potřeb aplikace: Polyimid pro vysoký výkon, polyester pro nákladovou efektivitu a LCP pro vysokofrekvenční obvody. Každý materiál má vliv na flexibilitu, tepelnou odolnost a integritu signálu.
