Podstawowy materiał elastycznej płytki PCB

Wstęp

Elastyczne płytki drukowane (FPC) zmieniły elektronikę, oferując kompaktowe, lekkie i elastyczne rozwiązania. Wyginają się, skręcają lub wyginają, aby dopasować się do ciasnych przestrzeni, zachowując jednocześnie funkcję elektryczną. W tym artykule omówimy podstawowe materiały stosowane w elastycznych płytkach PCB, takie jak poliimid (PI), poliester (PET) i polimer ciekłokrystaliczny (LCP). Dowiesz się, jak te materiały wpływają na wydajność, elastyczność i trwałość FPC.

Zrozumienie elastycznych płytek PCB

Czym są elastyczne płytki PCB?

Elastyczne płytki PCB to rodzaj obwodów elektronicznych zaprojektowanych z myślą o elastyczności. W przeciwieństwie do tradycyjnych sztywnych płyt, elastyczne płytki drukowane wykorzystują cienkie, elastyczne podłoża, które pozwalają im zginać się i dopasowywać do różnych kształtów bez uszczerbku dla funkcjonalności elektrycznej. Płyty te zazwyczaj składają się z przewodzącej warstwy miedzi, podłoża izolacyjnego i warstwy kleju służącej do spajania elementów. Elastyczne płytki drukowane są stosowane w zastosowaniach, w których przestrzeń, waga i elastyczność mają kluczowe znaczenie, takich jak urządzenia do noszenia, systemy samochodowe i przenośna elektronika.

Kluczowe zastosowania elastycznych płytek PCB

Elastyczne płytki PCB są niezbędne w branżach, w których priorytetem są kompaktowe i lekkie konstrukcje. W elektronice użytkowej można je znaleźć w smartfonach, tabletach i urządzeniach do noszenia, gdzie pozwalają na cieńsze i bardziej elastyczne konstrukcje. W przemyśle motoryzacyjnym elastyczne płytki drukowane znajdują zastosowanie w systemach bezpieczeństwa, czujnikach i oświetleniu. Mają także kluczowe znaczenie w urządzeniach medycznych, takich jak rozruszniki serca i aparaty słuchowe, gdzie wymagana jest elastyczność, aby zmieścić się w ograniczonej przestrzeni. Zastosowania lotnicze również opierają się na elastycznych płytkach PCB, ponieważ są w stanie wytrzymać ekstremalne warunki przy jednoczesnym zachowaniu wysokiej wydajności.

branżowe	Zastosowania	Kluczowe kwestie	Specyfikacje techniczne
Elektronika użytkowa	Smartfony, tablety, urządzenia do noszenia	Cienkie, elastyczne konstrukcje dla kompaktowych urządzeń	Elastyczność : Wysoka; Odporność na temperaturę : 150°C do 200°C; Integralność sygnału : wysoka
Automobilowy	Systemy bezpieczeństwa, czujniki, oświetlenie, sterowniki silnika	Musi wytrzymać wibracje i wysokie temperatury	Odporność termiczna : 200°C+; Trwałość : wysoka; Elastyczność : Średnia
Urządzenia medyczne	Rozruszniki serca, aparaty słuchowe, medyczne urządzenia monitorujące	Musi mieścić się w ograniczonych przestrzeniach i wytrzymywać temperaturę ciała	Elastyczność : Wysoka; Biokompatybilność : Niezbędna; Odporność na temperaturę : 37°C do 50°C
Lotnictwo	Systemy sterowania lotem, łączność satelitarna, sprzęt nawigacyjny	Zdolność do wytrzymania ekstremalnych warunków środowiskowych	Odporność na temperaturę : 300°C+; Odporność chemiczna : doskonała; Elastyczność : Wysoka

Wskazówka: wybierając elastyczne płytki PCB do zastosowań w branżach o wysokich parametrach, takich jak przemysł lotniczy i kosmiczny lub urządzenia medyczne, należy priorytetowo traktować materiały o wyższej odporności temperaturowej i chemicznej, ponieważ zapewniają one długoterminową niezawodność i trwałość w ekstremalnych warunkach.

Dlaczego wybór materiału jest kluczowy

Materiał zastosowany w elastycznej płytce PCB odgrywa kluczową rolę w określaniu jej wydajności, trwałości i możliwości adaptacji. Materiały takie jak poliimid (PI) zapewniają wysoką odporność termiczną i wytrzymałość mechaniczną, dzięki czemu nadają się do zastosowań o wysokiej wydajności. Natomiast poliester (PET) stanowi ekonomiczne rozwiązanie do zastosowań o niskich wymaganiach, ale oferuje ograniczoną odporność na ciepło. Wybór materiału ma bezpośredni wpływ na takie czynniki, jak tolerancja cieplna, elastyczność, integralność sygnału i ogólna żywotność elastycznej płytki PCB.

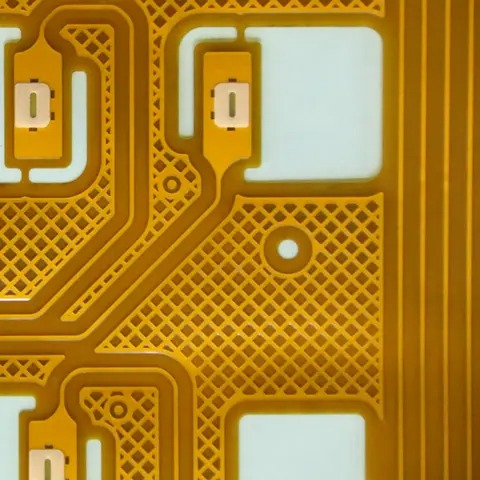

Podstawowy materiał podłoża: poliimid (PI)

Właściwości i zalety poliimidu

Poliimid jest najczęściej stosowanym podłożem do elastycznych płytek PCB ze względu na jego wyjątkową stabilność termiczną, elastyczność i właściwości elektryczne. Może wytrzymać temperatury przekraczające 260°C, dzięki czemu idealnie nadaje się do zastosowań wymagających wysokiej temperatury. Poliimid ma również niską stałą dielektryczną, co minimalizuje utratę sygnału w obwodach wysokiej częstotliwości. Jego elastyczność pozwala wytrzymać wielokrotne zginanie bez pękania, co czyni go preferowanym wyborem do zastosowań wymagających dynamicznej elastyczności w wymagających środowiskach.

Typowe zastosowania FPC na bazie poliimidu

FPC na bazie poliimidu są szeroko stosowane w branżach takich jak przemysł lotniczy, motoryzacyjny i urządzenia medyczne, gdzie niezawodność i wysoka wydajność mają kluczowe znaczenie. W przemyśle lotniczym poliimidowe FPC są stosowane w systemach sterowania lotem, komunikacji satelitarnej i sprzęcie nawigacyjnym. W układach motoryzacyjnych można je znaleźć w układach bezpieczeństwa, takich jak poduszki powietrzne, czujniki i jednostki sterujące silnika. Trwałość i stabilność termiczna poliimidu sprawiają, że jest to materiał wybierany do zastosowań o wysokiej wydajności.

branżowe	Zastosowania	Kluczowe kwestie	Specyfikacje techniczne
Lotnictwo	Systemy sterowania lotem, łączność satelitarna, sprzęt nawigacyjny	Wymaga dużej stabilności termicznej i odporności na ekstremalne warunki	Odporność na temperaturę : 300°C+; Trwałość : Wysoka; Integralność sygnału : doskonała
Automobilowy	Poduszki powietrzne, czujniki, sterowniki silnika	Musi wytrzymać wibracje, wysokie temperatury i obciążenia mechaniczne	Odporność na temperaturę : 200°C+; Odporność na wibracje : wysoka; Elastyczność : Średnia
Urządzenia medyczne	Rozruszniki serca, aparaty słuchowe, medyczne urządzenia monitorujące	Muszą być biokompatybilne i wytrzymywać ciągłe użytkowanie w zmiennych warunkach	Odporność na temperaturę : 37°C do 50°C; Elastyczność : Wysoka; Trwałość : Wysoka
Systemy o wysokiej wydajności	Stosowany w obwodach krytycznych wymagających niezawodności i stabilności termicznej	Długoterminowa niezawodność w dynamicznych środowiskach	Stabilność termiczna : doskonała; Elastyczność : wysoka; Trwałość : doskonała

Kompromis kosztu poliimidu z wydajnością

Poliimid to materiał najwyższej jakości i chociaż oferuje doskonałe właściwości termiczne i mechaniczne, wiąże się z wyższym kosztem w porównaniu z alternatywami, takimi jak poliester (PET). Koszt FPC na bazie poliimidu jest uzasadniony w zastosowaniach, w których niezbędna jest wydajność, trwałość i odporność na wysoką temperaturę. W przypadku mniej wymagających zastosowań poliester może być bardziej ekonomicznym wyborem, ale pogarsza właściwości termiczne i mechaniczne.

Poliester (PET) jako alternatywne podłoże

Właściwości poliestru w elastycznych projektach PCB

Poliester (PET) jest tańszą alternatywą dla poliimidu, oferującą odpowiednią elastyczność i wydajność w mniej wymagających zastosowaniach. Jest lżejszy i cieńszy niż poliimid, dzięki czemu nadaje się do elektroniki użytkowej, która nie wymaga dużej odporności na ciepło. Właściwości dielektryczne PET nadają się również do zastosowań o niskiej częstotliwości. Jednakże jego odporność termiczna jest ograniczona, zwykle do około 150°C, co sprawia, że ​​nie nadaje się do zastosowań wysokotemperaturowych.

Ograniczenia poliestru w trudnych warunkach

Chociaż poliester jest opłacalny i odpowiedni do zastosowań o niskim zapotrzebowaniu, jego ograniczona odporność termiczna ogranicza jego zastosowanie w środowiskach o wysokiej temperaturze. W zastosowaniach takich jak systemy samochodowe lub przemysłowe, gdzie temperatury mogą przekraczać próg PET, bardziej odpowiedni byłby poliimid lub LCP. Poliestrowi brakuje również wytrzymałości mechanicznej poliimidu, co ma kluczowe znaczenie w zastosowaniach wymagających wielokrotnego zginania lub zginania.

Idealne przypadki użycia FPC na bazie poliestru

Elastyczne płytki PCB na bazie poliestru są doskonałym wyborem do zastosowań wrażliwych na koszty, gdzie wymagania dotyczące wydajności są mniej rygorystyczne. Należą do nich urządzenia o niskim poborze mocy, takie jak kalkulatory, podstawowe wyświetlacze i zabawki. Poliester zapewnia dobrą elastyczność i umiarkowaną izolację elektryczną, ale brakuje mu wysokich właściwości termicznych i mechanicznych potrzebnych w środowiskach o wysokiej wydajności. Jest idealny do zastosowań, które nie wymagają sygnałów o wysokiej częstotliwości ani nadmiernego wytwarzania ciepła. Wybierając poliester, producenci mogą osiągnąć znaczne oszczędności kosztów, zachowując jednocześnie odpowiednią wydajność w zastosowaniach niekrytycznych, co czyni go praktycznym rozwiązaniem dla produktów przeznaczonych na rynek masowy.

Pojawiające się materiały: polimer ciekłokrystaliczny (LCP)

Zalety wydajności LCP w zakresie wysokich częstotliwości

Polimer ciekłokrystaliczny (LCP) jest coraz częściej stosowany jako materiał podłoża w obwodach o dużej prędkości i obwodach RF ze względu na jego doskonałe właściwości w zakresie wysokich częstotliwości. LCP oferuje stałą dielektryczną 2,85 przy 1 GHz, co czyni go idealnym rozwiązaniem dla obwodów cyfrowych wysokiej częstotliwości, gdzie istotna jest minimalna utrata sygnału. Stabilność LCP i niska absorpcja wilgoci sprawiają, że doskonale nadaje się on do środowisk o zmiennych temperaturach i wilgotności.

Trwałość i odporność na wilgoć LCP

Jedną z kluczowych zalet LCP w porównaniu z poliimidem jest niski współczynnik absorpcji wilgoci, który wynosi tylko 0,04%. Dzięki temu LCP jest wysoce odporny na czynniki środowiskowe, takie jak wilgoć, które mogą wpływać na działanie innych materiałów, takich jak poliimid i poliester. Odporność na wilgoć i stabilność wymiarowa LCP sprawiają, że idealnie nadaje się do zastosowań o wysokiej wydajności, które wymagają długoterminowej niezawodności.

Rozważania dotyczące kosztów i zastosowań LCP

Chociaż LCP zapewnia doskonałą wydajność pod względem odporności na wilgoć, stabilności wysokich częstotliwości i trwałości, ma wyższą cenę niż zarówno poliimid, jak i poliester. Dzięki temu jest to bardziej odpowiednia opcja do zastosowań o wysokiej wydajności, takich jak obwody RF, komunikacja mobilna i lotnictwo. Wybierając LCP dla danego zastosowania, inżynierowie muszą dokładnie rozważyć kompromis między kosztem a wydajnością.

branżowe	Zastosowania	Kluczowe kwestie	Specyfikacje techniczne
Obwody RF	Zastosowania wysokiej częstotliwości, komunikacja mobilna, anteny	Stabilność wysokich częstotliwości i niska utrata sygnału są krytyczne	Stała dielektryczna (Dk) : 2,85 przy 1 GHz; Absorpcja wilgoci : 0,04%
Komunikacja mobilna	Urządzenia do komunikacji bezprzewodowej, smartfony i tablety	Wysoka wydajność wymagana w zmiennych warunkach środowiskowych	Odporność na temperaturę : 260°C+; Wytrzymałość mechaniczna : wysoka; Odporność na wilgoć : Doskonała
Lotnictwo	Systemy satelitarne, systemy kontroli lotu, GPS	Musi działać w ekstremalnych warunkach środowiskowych	Stabilność termiczna : 300°C+; Elastyczność : wysoka; Odporność chemiczna : doskonała
Szybkie obwody cyfrowe	Stosowany w urządzeniach do szybkiego przetwarzania i transmisji sygnału	Minimalna absorpcja wilgoci i niska rozszerzalność cieplna	Rozszerzalność cieplna : niska; Integralność sygnału : doskonała; Wydajność przy wysokich częstotliwościach : doskonała

Wskazówka: W przypadku zastosowań o wysokiej wydajności, takich jak obwody RF i przemysł lotniczy, LCP jest idealnym wyborem ze względu na doskonałą odporność na wilgoć, stabilność wysokich częstotliwości i trwałość. Jednak jego wyższy koszt oznacza, że ​​należy go wybierać tylko wtedy, gdy wymagania dotyczące wydajności uzasadniają wydatek.

Warstwa przewodząca: folia miedziana

Rodzaje folii miedzianej: walcowana a elektrolityczna

Istnieją dwa podstawowe rodzaje folii miedzianej stosowanej w elastycznych płytkach PCB: walcowana folia miedziana i elektrolityczna folia miedziana. Walcowana folia miedziana jest bardzo elastyczna, dzięki czemu nadaje się do zastosowań wymagających dynamicznego zginania. Jego struktura jest bardziej plastyczna, co pozwala mu wytrzymać wielokrotne zginanie. Z drugiej strony, elektrolityczna folia miedziana jest używana do zastosowań wymagających drobniejszych linii i większej gęstości, ponieważ zapewnia gładszą powierzchnię do precyzyjnego trawienia.

Rola miedzi w przewodności i niezawodności

Miedź jest najpopularniejszym materiałem przewodzącym stosowanym w elastycznych płytkach PCB. Tworzy ścieżki obwodu, które przenoszą sygnały elektryczne po całej płytce. Doskonała przewodność miedzi zapewnia minimalną rezystancję, która jest niezbędna w obwodach o dużej prędkości. Odgrywa również kluczową rolę w zapewnianiu niezawodności elastycznych płytek PCB, zapewniając stabilną i spójną ścieżkę elektryczną.

Wybór odpowiedniej grubości miedzi dla FPC

Grubość folii miedzianej stosowanej w elastycznej płytce drukowanej zależy od wymagań dotyczących obciążenia prądowego danego zastosowania. Grubsza miedź jest konieczna w zastosowaniach wysokoprądowych, aby zmniejszyć ryzyko przegrzania, natomiast cieńsza miedź jest bardziej odpowiednia dla urządzeń o małej mocy. Grubość folii miedzianej waha się od 12 μm do 35 μm, z możliwością wyboru miedzi walcowanej lub elektrolitycznej w zależności od konkretnych potrzeb płytki PCB.

Znaczenie klejów w elastycznych PCB

Rodzaje klejów stosowanych w budownictwie FPC

Kleje odgrywają kluczową rolę w łączeniu warstw elastycznej płytki PCB, zapewniając integralność strukturalną podczas zginania i zginania. Typowe kleje stosowane w konstrukcjach FPC obejmują żywice epoksydowe, akrylowe i modyfikowane żywice epoksydowe. Kleje te są wybierane na podstawie ich odporności na wahania temperatury i naprężenia mechaniczne, przy jednoczesnym zachowaniu silnego wiązania między warstwami.

rodzaju kleju	Właściwości	Zalety Typowe	zastosowania
Epoksyd	Wysoka wytrzymałość, odporność na temperaturę, dobre właściwości adhezyjne	Silne wiązanie, doskonała odporność chemiczna i cieplna	Stosowany w zastosowaniach wysokotemperaturowych i sztywnych, elastycznych płytkach drukowanych
Akryl	Dobra elastyczność, szybki czas utwardzania, niska lepkość	Szybkie wiązanie, dobra wydajność w umiarkowanych temperaturach	Idealny do zastosowań, w których występują umiarkowane obciążenia mechaniczne
Zmodyfikowana żywica epoksydowa	Większa elastyczność, lepsze wiązanie z różnymi podłożami	Łączy wysoką wytrzymałość ze zwiększoną elastycznością	Stosowany w elastycznych płytkach PCB, które wymagają zarówno wytrzymałości, jak i elastyczności

Właściwości kleju wpływające na elastyczność

Klej stosowany w elastycznych płytkach PCB musi posiadać określone właściwości, aby zachować elastyczność płytki. Powinien wykazywać wysoką elastyczność i być odporny na cykle termiczne, zapewniając, że płytka PCB wytrzyma wielokrotne zginanie bez rozwarstwiania. Często wybiera się kleje o dużej wytrzymałości na rozciąganie, aby zapewnić, że płytka drukowana wytrzyma obciążenia mechaniczne bez pogorszenia wydajności.

Normy dotyczące doboru kleju w obwodach elastycznych

Normy takie jak IPC-6013D zawierają wytyczne dotyczące doboru kleju w obwodach elastycznych. Normy te zapewniają, że stosowane kleje spełniają niezbędne wymagania dotyczące siły wiązania, odporności termicznej i elastyczności. Inżynierowie muszą przestrzegać tych norm, aby mieć pewność, że elastyczna płytka PCB wytrzyma naprężenia występujące podczas produkcji i eksploatacji.

Folie osłonowe: Ochrona PCB

Materiały używane do folii osłonowych

Folie osłonowe mają kluczowe znaczenie dla zapewnienia długoterminowej funkcjonalności elastycznych płytek PCB. Poliimid (PI) i poliester (PET) to dwa najczęściej stosowane materiały. PI jest często preferowany w zastosowaniach wymagających wysokiej wydajności ze względu na jego doskonałą odporność na ciepło i wytrzymałość mechaniczną, dzięki czemu nadaje się do środowisk charakteryzujących się wysokimi temperaturami i naprężeniami mechanicznymi. Z drugiej strony PET jest tańszą alternatywą, oferującą odpowiednią ochronę w tańszych i mniej wymagających zastosowaniach, w których ekstremalne warunki nie mają znaczenia.

Funkcje folii osłonowych

Folie pokrywające działają jak warstwa ochronna, osłaniając delikatne ścieżki przewodzące przed czynnikami środowiskowymi, takimi jak kurz, wilgoć i chemikalia. Zapobiegają również fizycznemu uszkodzeniu płytki drukowanej podczas zginania, co ma kluczowe znaczenie dla zapewnienia trwałości elastycznych obwodów. Oprócz zapewnienia izolacji elektrycznej, folie pokrywające pomagają zachować integralność strukturalną płytki drukowanej, zwiększając jej odporność na powtarzające się zginanie i naprężenia mechaniczne, przedłużając w ten sposób jej żywotność w zastosowaniach dynamicznych.

Kryteria wyboru grubości i materiałów pokrycia

Wybierając materiały i grubość powłoki, inżynierowie muszą ocenić takie czynniki, jak temperatura robocza, narażenie na środowisko i poziom elastyczności mechanicznej wymagany w danym zastosowaniu. Grubsze folie pokrywające zapewniają lepszą ochronę, szczególnie w trudnych warunkach, ale mogą zmniejszać elastyczność, która jest niezbędna w zastosowaniach wymagających dynamicznego zginania. Inżynierowie muszą znaleźć kompromis pomiędzy wystarczającą ochroną a zachowaniem elastyczności niezbędnej do niezawodnego działania, zapewniając, że materiał spełnia zarówno wymagania ochronne, jak i operacyjne.

Najlepsze praktyki w zakresie doboru materiałów na elastyczne płytki drukowane

Dopasowanie właściwości materiału do wymagań aplikacji

Wybór odpowiedniego materiału na elastyczną płytkę drukowaną rozpoczyna się od zrozumienia wymagań aplikacji. Należy wziąć pod uwagę takie czynniki, jak odporność na temperaturę, elastyczność i narażenie na środowisko. Poliimid jest idealny do zastosowań o wysokiej wydajności, podczas gdy poliester jest dobrym rozwiązaniem do zastosowań tanich i o niskim zapotrzebowaniu. LCP nadaje się do obwodów wysokiej częstotliwości, ale jego wyższy koszt musi być uzasadniony potrzebami wydajnościowymi.

Rola standardów branżowych w doborze materiałów

Normy branżowe, takie jak IPC-6013D, zapewniają inżynierom niezbędne wytyczne dotyczące wyboru materiałów, testowania i kryteriów wydajności. Przestrzeganie tych norm gwarantuje, że materiały użyte w elastycznych płytkach PCB spełniają wymagane specyfikacje dotyczące trwałości, odporności na ciepło i parametrów elektrycznych. Przestrzeganie tych norm pomaga zachować niezawodność i trwałość produktu.

Rozważania dotyczące opłacalnych i niezawodnych projektów FPC

Projektując elastyczne płytki PCB, inżynierowie muszą zrównoważyć koszty materiałów z wymaganiami dotyczącymi wydajności. Choć wysokowydajne materiały, takie jak poliimid i LCP, zapewniają doskonałą funkcjonalność, ich koszt jest wyższy. Poliester i inne materiały oferują tańsze opcje dla mniej wymagających zastosowań. Aby uzyskać opłacalny i niezawodny projekt, inżynierowie powinni porównać długoterminowe korzyści wynikające z wydajności materiałów z początkowymi kosztami.

Wniosek

Podstawowe materiały stosowane w elastycznych płytkach PCB, takie jak poliimid, poliester i LCP, znacząco wpływają na wydajność, elastyczność i trwałość obwodów. HECTACH oferuje wysokiej jakości elastyczne płytki PCB na bazie poliimidu, idealne do zastosowań wymagających doskonałych właściwości termicznych i mechanicznych. Do mniej wymagających zastosowań HECTACH zapewnia również rozwiązania na bazie poliestru, zapewniając opłacalność bez uszczerbku dla niezawodności. Niezależnie od tego, czy chodzi o obwody wysokiej częstotliwości, czy systemy o wysokiej wydajności, różnorodna oferta elastycznych płytek PCB firmy HECTACH spełnia różne potrzeby branżowe, zapewniając optymalną wartość i wydajność.

Często zadawane pytania

P: Jaki jest podstawowy materiał elastycznej płytki PCB?

Odp.: Podstawowymi materiałami używanymi w elastycznych płytkach PCB są poliimid (PI), poliester (PET) i polimer ciekłokrystaliczny (LCP), a każdy z nich oferuje unikalne właściwości, takie jak elastyczność, odporność termiczna i integralność sygnału.

P: Dlaczego poliimid jest powszechnie stosowany w elastycznych płytkach PCB?

Odp.: Poliimid jest preferowany ze względu na doskonałą stabilność termiczną, elastyczność i właściwości elektryczne, co czyni go idealnym do zastosowań o wysokiej wydajności w branżach takich jak przemysł lotniczy i motoryzacyjny.

P: Jak poliester wypada w porównaniu z poliimidem w zastosowaniach z elastycznymi PCB?

Odp.: Poliester jest tańszą alternatywą dla poliimidu, oferującą odpowiednią wydajność w zastosowaniach o niskich wymaganiach, ale pozbawioną odporności termicznej wymaganej w środowiskach o wysokiej wydajności.

P: Jakie są zalety stosowania LCP w elastycznych płytkach PCB?

Odp.: LCP oferuje doskonałą wydajność przy wysokich częstotliwościach, odporność na wilgoć i trwałość, dzięki czemu nadaje się do obwodów RF, komunikacji mobilnej i zastosowań lotniczych.

P: Jak wybrać odpowiedni materiał na moją elastyczną płytkę drukowaną?

Odp.: Wybierz w zależności od potrzeb aplikacji: poliimid dla wysokiej wydajności, poliester dla opłacalności i LCP dla obwodów wysokiej częstotliwości. Każdy materiał ma wpływ na elastyczność, odporność na ciepło i integralność sygnału.
