Πρωτεύον υλικό εύκαμπτου PCB

Εισαγωγή

Οι ευέλικτες πλακέτες τυπωμένου κυκλώματος (FPC) έχουν μεταμορφώσει τα ηλεκτρονικά, προσφέροντας συμπαγείς, ελαφριές και προσαρμόσιμες λύσεις. Λυγίζουν, στρίβουν ή λυγίζουν για να χωρέσουν σε στενούς χώρους διατηρώντας παράλληλα την ηλεκτρική λειτουργία. Σε αυτό το άρθρο, θα εξερευνήσουμε τα κύρια υλικά που χρησιμοποιούνται σε εύκαμπτα PCB, όπως το πολυιμίδιο (PI), ο πολυεστέρας (PET) και το πολυμερές υγρών κρυστάλλων (LCP). Θα μάθετε πώς αυτά τα υλικά επηρεάζουν την απόδοση, την ευελιξία και την ανθεκτικότητα των FPC.

Κατανόηση των ευέλικτων PCB

Τι είναι τα ευέλικτα PCB;

Τα εύκαμπτα PCB είναι ένας τύπος ηλεκτρονικού κυκλώματος που έχει σχεδιαστεί για να είναι ευέλικτο. Σε αντίθεση με τις παραδοσιακές άκαμπτες σανίδες, τα εύκαμπτα PCB χρησιμοποιούν λεπτά, εύκαμπτα υποστρώματα που τους επιτρέπουν να κάμπτονται και να συμμορφώνονται με μια ποικιλία σχημάτων χωρίς να διακυβεύεται η ηλεκτρική λειτουργικότητα. Αυτές οι σανίδες αποτελούνται συνήθως από ένα αγώγιμο στρώμα χαλκού, ένα μονωτικό υπόστρωμα και ένα συγκολλητικό στρώμα για τη συγκόλληση των εξαρτημάτων μεταξύ τους. Τα εύκαμπτα PCB χρησιμοποιούνται σε εφαρμογές όπου ο χώρος, το βάρος και η ευελιξία είναι ζωτικής σημασίας, όπως φορητές συσκευές, συστήματα αυτοκινήτου και φορητές ηλεκτρονικές συσκευές.

Βασικές εφαρμογές των ευέλικτων PCB

Τα εύκαμπτα PCB είναι απαραίτητα σε βιομηχανίες όπου τα συμπαγή, ελαφριά σχέδια αποτελούν προτεραιότητα. Στα ηλεκτρονικά είδη ευρείας κατανάλωσης, μπορούν να βρεθούν σε smartphone, tablet και φορητές συσκευές, όπου επιτρέπουν πιο λεπτά και πιο ευέλικτα σχέδια. Στην αυτοκινητοβιομηχανία, τα εύκαμπτα PCB χρησιμοποιούνται σε συστήματα ασφαλείας, αισθητήρες και φωτισμό. Είναι επίσης κρίσιμα σε ιατρικές συσκευές, όπως βηματοδότες και βοηθήματα ακοής, όπου απαιτείται ευελιξία για να χωρέσει σε περιορισμένους χώρους. Οι εφαρμογές αεροδιαστημικής βασίζονται επίσης σε εύκαμπτα PCB για την ικανότητά τους να αντέχουν σε ακραίες συνθήκες διατηρώντας παράλληλα υψηλή απόδοση.

Βιομηχανικές	Εφαρμογές	Βασικά ζητήματα	Τεχνικές προδιαγραφές
Καταναλωτικά Ηλεκτρονικά	Smartphone, tablet, φορητές συσκευές	Λεπτά, εύκαμπτα σχέδια για συμπαγείς συσκευές	Ευελιξία : Υψηλή; Αντοχή σε θερμοκρασία : 150°C έως 200°C; Ακεραιότητα σήματος : Υψηλή
Αυτοκίνητο	Συστήματα ασφαλείας, αισθητήρες, φωτισμός, μονάδες ελέγχου κινητήρα	Πρέπει να αντέχει σε κραδασμούς και υψηλές θερμοκρασίες	Θερμική αντίσταση : 200°C+; Ανθεκτικότητα : Υψηλή; Ευελιξία : Μεσαίο
Ιατρικές συσκευές	Βηματοδότες, ακουστικά βαρηκοΐας, ιατρικές συσκευές παρακολούθησης	Πρέπει να ταιριάζει σε περιορισμένους χώρους και να αντέχει τις θερμοκρασίες του σώματος	Ευελιξία : Υψηλή; Βιοσυμβατότητα : Βασικό; Αντοχή σε θερμοκρασία : 37°C έως 50°C
Αεροδιαστημική	Συστήματα ελέγχου πτήσης, δορυφορική επικοινωνία, εξοπλισμός πλοήγησης	Ικανότητα αντοχής σε ακραίες περιβαλλοντικές συνθήκες	Αντίσταση σε θερμοκρασία : 300°C+; Χημική αντοχή : Εξαιρετική; Ευελιξία : Υψηλή

Συμβουλή: Όταν επιλέγετε εύκαμπτα PCB για βιομηχανίες υψηλής απόδοσης, όπως η αεροδιαστημική ή οι ιατρικές συσκευές, δώστε προτεραιότητα σε υλικά με υψηλότερη θερμοκρασία και χημική αντοχή, καθώς εξασφαλίζουν μακροπρόθεσμη αξιοπιστία και ανθεκτικότητα κάτω από ακραίες συνθήκες.

Γιατί η επιλογή υλικού είναι κρίσιμη

Το υλικό που χρησιμοποιείται σε ένα εύκαμπτο PCB παίζει καθοριστικό ρόλο στον καθορισμό της απόδοσης, της αντοχής και της προσαρμοστικότητάς του. Υλικά όπως το πολυιμίδιο (PI) προσφέρουν υψηλή θερμική αντοχή και μηχανική αντοχή, καθιστώντας τα κατάλληλα για εφαρμογές υψηλής απόδοσης. Αντίθετα, ο πολυεστέρας (PET) παρέχει μια οικονομικά αποδοτική λύση για εφαρμογές χαμηλής ζήτησης, αλλά προσφέρει περιορισμένη αντοχή στη θερμότητα. Η επιλογή του υλικού επηρεάζει άμεσα παράγοντες όπως η ανοχή στη θερμότητα, η ευελιξία, η ακεραιότητα του σήματος και η συνολική διάρκεια ζωής του εύκαμπτου PCB.

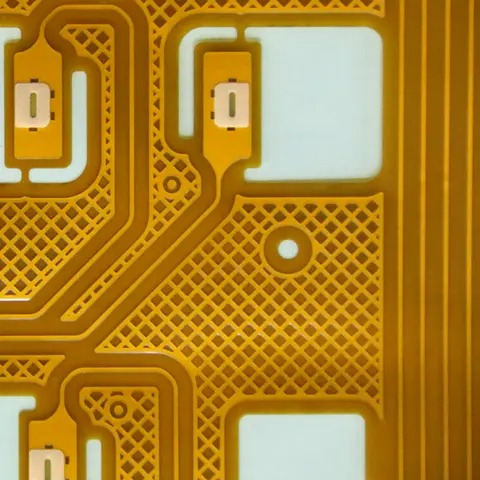

Το κύριο υλικό υποστρώματος: Πολυιμίδιο (PI)

Ιδιότητες και οφέλη πολυιμιδίου

Το πολυιμίδιο είναι το πιο συχνά χρησιμοποιούμενο υπόστρωμα για εύκαμπτα PCB λόγω της εξαιρετικής θερμικής σταθερότητας, ευκαμψίας και ηλεκτρικών ιδιοτήτων του. Μπορεί να αντέξει θερμοκρασίες που υπερβαίνουν τους 260°C, καθιστώντας το ιδανικό για εφαρμογές που περιλαμβάνουν υψηλή θερμότητα. Το πολυιμίδιο έχει επίσης χαμηλή διηλεκτρική σταθερά, η οποία ελαχιστοποιεί την απώλεια σήματος σε κυκλώματα υψηλής συχνότητας. Η ευελιξία του του επιτρέπει να αντέχει τις επαναλαμβανόμενες κάμψεις χωρίς ρωγμές, καθιστώντας το μια προτιμώμενη επιλογή για εφαρμογές δυναμικής ευκαμψίας σε απαιτητικά περιβάλλοντα.

Κοινές εφαρμογές FPC με βάση πολυιμίδιο

Τα FPC με βάση το πολυϊμίδιο χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και οι ιατρικές συσκευές, όπου η αξιοπιστία και η υψηλή απόδοση είναι ζωτικής σημασίας. Στην αεροδιαστημική, τα πολυιμιδικά FPC χρησιμοποιούνται σε συστήματα ελέγχου πτήσης, δορυφορικές επικοινωνίες και εξοπλισμό πλοήγησης. Στα συστήματα αυτοκινήτων, βρίσκονται σε συστήματα ασφαλείας όπως αερόσακοι, αισθητήρες και μονάδες ελέγχου κινητήρα. Η ανθεκτικότητα και η θερμική σταθερότητα του πολυιμιδίου το καθιστούν το υλικό επιλογής για αυτές τις εφαρμογές υψηλής απόδοσης.

Βιομηχανικές	Εφαρμογές	Βασικά ζητήματα	Τεχνικές προδιαγραφές
Αεροδιαστημική	Συστήματα ελέγχου πτήσης, δορυφορικές επικοινωνίες, εξοπλισμός πλοήγησης	Απαιτεί υψηλή θερμική σταθερότητα και αντοχή σε ακραία περιβάλλοντα	Αντίσταση σε θερμοκρασία : 300°C+; Ανθεκτικότητα : Υψηλή; Ακεραιότητα σήματος : Εξαιρετική
Αυτοκίνητο	Αερόσακοι, αισθητήρες, μονάδες ελέγχου κινητήρα	Πρέπει να αντέχει τους κραδασμούς, τις υψηλές θερμοκρασίες και τη μηχανική καταπόνηση	Αντοχή σε θερμοκρασία : 200°C+; Αντοχή σε κραδασμούς : Υψηλή; Ευελιξία : Μεσαίο
Ιατρικές συσκευές	Βηματοδότες, ακουστικά βαρηκοΐας, ιατρικές συσκευές παρακολούθησης	Πρέπει να είναι βιοσυμβατό και ικανό να αντέχει τη συνεχή χρήση σε διάφορες συνθήκες	Αντοχή σε θερμοκρασία : 37°C έως 50°C; Ευελιξία : Υψηλή; Ανθεκτικότητα : Υψηλή
Συστήματα Υψηλής Απόδοσης	Χρησιμοποιείται σε κρίσιμα κυκλώματα που απαιτούν αξιοπιστία και θερμική σταθερότητα	Μακροπρόθεσμη αξιοπιστία σε δυναμικά περιβάλλοντα	Θερμική σταθερότητα : Εξαιρετική; Ευελιξία : Υψηλή; Ανθεκτικότητα : Ανώτερη

Ανταλλαγή κόστους πολυιμίδης έναντι απόδοσης

Το πολυιμίδιο είναι ένα premium υλικό και ενώ προσφέρει ανώτερες θερμικές και μηχανικές ιδιότητες, έρχεται με υψηλότερο κόστος σε σύγκριση με εναλλακτικές λύσεις όπως ο πολυεστέρας (PET). Το κόστος των FPC με βάση το πολυϊμίδιο δικαιολογείται σε εφαρμογές όπου η απόδοση, η ανθεκτικότητα και η αντοχή σε υψηλές θερμοκρασίες είναι απαραίτητες. Για λιγότερο απαιτητικές εφαρμογές, ο πολυεστέρας μπορεί να είναι μια πιο οικονομική επιλογή, αλλά συμβιβάζεται με τις θερμικές και μηχανικές ιδιότητες.

Πολυεστέρας (PET) ως εναλλακτικό υπόστρωμα

Ιδιότητες του Πολυεστέρα σε Σχεδιασμό Ευέλικτου PCB

Ο πολυεστέρας (PET) είναι μια πιο προσιτή εναλλακτική λύση στο πολυιμίδιο, προσφέροντας επαρκή ευελιξία και απόδοση για λιγότερο απαιτητικές εφαρμογές. Είναι ελαφρύτερο και λεπτότερο από το πολυιμίδιο, καθιστώντας το κατάλληλο για ηλεκτρονικά είδη ευρείας κατανάλωσης που δεν απαιτούν υψηλή αντοχή στη θερμότητα. Οι διηλεκτρικές ιδιότητες του PET είναι επίσης κατάλληλες για εφαρμογές χαμηλών συχνοτήτων. Ωστόσο, η θερμική του αντίσταση είναι περιορισμένη, συνήθως στους 150°C περίπου, γεγονός που το καθιστά ακατάλληλο για εφαρμογές σε υψηλές θερμοκρασίες.

Περιορισμοί του πολυεστέρα σε σκληρά περιβάλλοντα

Ενώ ο πολυεστέρας είναι οικονομικά αποδοτικός και κατάλληλος για εφαρμογές χαμηλής ζήτησης, η περιορισμένη θερμική του αντίσταση περιορίζει τη χρήση του σε περιβάλλοντα με υψηλή θερμότητα. Σε εφαρμογές όπως η αυτοκινητοβιομηχανία ή τα βιομηχανικά συστήματα, όπου οι θερμοκρασίες μπορεί να υπερβούν το όριο του PET, το πολυιμίδιο ή το LCP θα ήταν καταλληλότερο. Ο πολυεστέρας στερείται επίσης τη μηχανική αντοχή του πολυιμιδίου, η οποία είναι ζωτικής σημασίας για εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη κάμψη ή κάμψη.

Ιδανικές θήκες χρήσης για FPC με βάση πολυεστέρα

Τα εύκαμπτα PCB που βασίζονται σε πολυεστέρα είναι μια εξαιρετική επιλογή για εφαρμογές ευαίσθητες στο κόστος, όπου οι απαιτήσεις απόδοσης είναι λιγότερο απαιτητικές. Αυτές περιλαμβάνουν συσκευές χαμηλής κατανάλωσης, όπως αριθμομηχανές, βασικές οθόνες και παιχνίδια. Ο πολυεστέρας προσφέρει καλή ευελιξία και μέτρια ηλεκτρική μόνωση, αλλά δεν έχει τις υψηλές θερμικές και μηχανικές ιδιότητες που απαιτούνται για περιβάλλοντα υψηλής απόδοσης. Είναι ιδανικό για εφαρμογές που δεν περιλαμβάνουν σήματα υψηλής συχνότητας ή υπερβολική παραγωγή θερμότητας. Επιλέγοντας πολυεστέρα, οι κατασκευαστές μπορούν να επιτύχουν σημαντική εξοικονόμηση κόστους, διατηρώντας παράλληλα επαρκή απόδοση για μη κρίσιμες εφαρμογές, καθιστώντας τον μια πρακτική λύση για προϊόντα μαζικής αγοράς.

Αναδυόμενα υλικά: Πολυμερές υγρών κρυστάλλων (LCP)

Πλεονεκτήματα απόδοσης υψηλής συχνότητας του LCP

Το πολυμερές υγρών κρυστάλλων (LCP) χρησιμοποιείται όλο και περισσότερο ως υλικό υποστρώματος για κυκλώματα υψηλής ταχύτητας και ραδιοσυχνοτήτων λόγω της εξαιρετικής του απόδοσης σε υψηλές συχνότητες. Το LCP προσφέρει διηλεκτρική σταθερά 2,85 στο 1 GHz, καθιστώντας το ιδανικό για ψηφιακά κυκλώματα υψηλής συχνότητας όπου η ελάχιστη απώλεια σήματος είναι απαραίτητη. Η σταθερότητα και η χαμηλή απορρόφηση υγρασίας του LCP το καθιστούν επίσης εξαιρετικά κατάλληλο για περιβάλλοντα με κυμαινόμενες θερμοκρασίες και υγρασία.

Ανθεκτικότητα και αντοχή στην υγρασία του LCP

Ένα από τα βασικά πλεονεκτήματα του LCP έναντι του πολυιμιδίου είναι το χαμηλό ποσοστό απορρόφησης υγρασίας, το οποίο είναι μόνο 0,04%. Αυτό καθιστά το LCP εξαιρετικά ανθεκτικό σε περιβαλλοντικούς παράγοντες όπως η υγρασία, που μπορεί να επηρεάσει την απόδοση άλλων υλικών όπως το πολυιμίδιο και ο πολυεστέρας. Η αντοχή στην υγρασία και η σταθερότητα των διαστάσεων του LCP το καθιστούν ιδανικό για εφαρμογές υψηλής απόδοσης που απαιτούν μακροπρόθεσμη αξιοπιστία.

Θέματα κόστους και εφαρμογής για LCP

Ενώ το LCP προσφέρει ανώτερη απόδοση όσον αφορά την αντοχή στην υγρασία, τη σταθερότητα στις υψηλές συχνότητες και την ανθεκτικότητα, έχει υψηλότερο κόστος από το πολυιμίδιο και τον πολυεστέρα. Αυτό το καθιστά πιο κατάλληλη επιλογή για εφαρμογές υψηλής απόδοσης, όπως κυκλώματα ραδιοσυχνοτήτων, κινητές επικοινωνίες και αεροδιαστημική. Οι μηχανικοί πρέπει να εξετάσουν προσεκτικά την αντιστάθμιση μεταξύ κόστους και απόδοσης όταν επιλέγουν LCP για μια δεδομένη εφαρμογή.

Βιομηχανικές	Εφαρμογές	Βασικά ζητήματα	Τεχνικές προδιαγραφές
Κυκλώματα RF	Εφαρμογές υψηλής συχνότητας, κινητές επικοινωνίες, κεραίες	Η σταθερότητα στις υψηλές συχνότητες και η χαμηλή απώλεια σήματος είναι κρίσιμα	Διηλεκτρική σταθερά (Dk) : 2,85 στο 1 GHz; Απορρόφηση υγρασίας : 0,04%
Κινητές Επικοινωνίες	Συσκευές ασύρματης επικοινωνίας, smartphone και tablet	Απαιτείται υψηλή απόδοση κάτω από ποικίλες περιβαλλοντικές συνθήκες	Αντίσταση σε θερμοκρασία : 260°C+; Μηχανική αντοχή : Υψηλή; Αντοχή στην υγρασία : Εξαιρετική
Αεροδιαστημική	Δορυφορικά συστήματα, συστήματα ελέγχου πτήσης, GPS	Πρέπει να λειτουργεί κάτω από ακραίες περιβαλλοντικές συνθήκες	Θερμική σταθερότητα : 300°C+; Ευελιξία : Υψηλή; Χημική αντοχή : Ανώτερη
Ψηφιακά κυκλώματα υψηλής ταχύτητας	Χρησιμοποιείται σε συσκευές επεξεργασίας και μετάδοσης σήματος υψηλής ταχύτητας	Ελάχιστη απορρόφηση υγρασίας και χαμηλή θερμική διαστολή	Θερμική διαστολή : Χαμηλή; Ακεραιότητα σήματος : Εξαιρετική. Απόδοση Υψηλής Συχνότητας : Ανώτερη

Συμβουλή: Για εφαρμογές υψηλής απόδοσης, όπως κυκλώματα ραδιοσυχνοτήτων και αεροδιαστημική, το LCP είναι η ιδανική επιλογή λόγω της ανώτερης αντοχής στην υγρασία, της σταθερότητας σε υψηλές συχνότητες και της αντοχής του. Ωστόσο, το υψηλότερο κόστος του σημαίνει ότι θα πρέπει να επιλέγεται μόνο όταν οι απαιτήσεις απόδοσης δικαιολογούν το κόστος.

Αγώγιμο στρώμα: Φύλλο χαλκού

Τύποι φύλλου χαλκού: Ελασματοποιημένο έναντι ηλεκτρολυτικού

Υπάρχουν δύο κύριοι τύποι φύλλου χαλκού που χρησιμοποιούνται σε εύκαμπτα PCB: φύλλο χαλκού σε έλαση και ηλεκτρολυτικό φύλλο χαλκού. Το φύλλο χαλκού σε έλαση είναι εξαιρετικά εύκαμπτο, καθιστώντας το κατάλληλο για δυναμικές εφαρμογές flex. Η δομή του είναι πιο όλκιμη, γεγονός που του επιτρέπει να αντέχει την επαναλαμβανόμενη κάμψη. Το ηλεκτρολυτικό φύλλο χαλκού, από την άλλη πλευρά, χρησιμοποιείται για εφαρμογές που απαιτούν λεπτότερες γραμμές και μεγαλύτερη πυκνότητα, καθώς παρέχει μια πιο λεία επιφάνεια για ακριβή χάραξη.

Ο ρόλος του χαλκού στην αγωγιμότητα και την αξιοπιστία

Ο χαλκός είναι το πιο κοινό αγώγιμο υλικό που χρησιμοποιείται σε εύκαμπτα PCB. Σχηματίζει τα ίχνη του κυκλώματος που μεταφέρουν ηλεκτρικά σήματα σε όλη την πλακέτα. Η εξαιρετική αγωγιμότητα του χαλκού εξασφαλίζει ελάχιστη αντίσταση, η οποία είναι απαραίτητη για κυκλώματα υψηλής ταχύτητας. Διαδραματίζει επίσης κρίσιμο ρόλο στη διασφάλιση της αξιοπιστίας των εύκαμπτων PCB παρέχοντας μια σταθερή και συνεπή ηλεκτρική διαδρομή.

Επιλογή του σωστού πάχους χαλκού για FPC

Το πάχος του φύλλου χαλκού που χρησιμοποιείται σε ένα εύκαμπτο PCB εξαρτάται από τις απαιτήσεις μεταφοράς ρεύματος της εφαρμογής. Ο παχύτερος χαλκός είναι απαραίτητος για εφαρμογές υψηλού ρεύματος για τη μείωση του κινδύνου υπερθέρμανσης, ενώ ο λεπτότερος χαλκός είναι πιο κατάλληλος για συσκευές χαμηλής κατανάλωσης. Το πάχος του φύλλου χαλκού κυμαίνεται από 12 μm έως 35 μm, με επιλογές για έλαση ή ηλεκτρολυτικό χαλκό ανάλογα με τις ειδικές ανάγκες του PCB.

Η σημασία των συγκολλητικών στα εύκαμπτα PCB

Τύποι κόλλων που χρησιμοποιούνται στην κατασκευή FPC

Οι κόλλες παίζουν καθοριστικό ρόλο στη συγκόλληση των στρωμάτων ενός εύκαμπτου PCB, διασφαλίζοντας τη δομική ακεραιότητα κατά την κάμψη και την κάμψη. Οι κοινές κόλλες που χρησιμοποιούνται στην κατασκευή FPC περιλαμβάνουν εποξειδικές, ακρυλικές και τροποποιημένες εποξειδικές ρητίνες. Αυτές οι κόλλες επιλέγονται με βάση την ικανότητά τους να αντέχουν τις διακυμάνσεις της θερμοκρασίας και τις μηχανικές καταπονήσεις διατηρώντας παράλληλα έναν ισχυρό δεσμό μεταξύ των στρωμάτων.

τύπου κόλλας	Ιδιότητες	Πλεονεκτήματα	Κοινές εφαρμογές
Εποξειδική	Υψηλή αντοχή, αντοχή στη θερμοκρασία, καλές ιδιότητες πρόσφυσης	Ισχυρή συγκόλληση, εξαιρετική αντοχή στα χημικά και στη θερμότητα	Χρησιμοποιείται σε εφαρμογές υψηλής θερμοκρασίας και άκαμπτα εύκαμπτα PCB
Ακρυλικό	Καλή ευελιξία, γρήγορος χρόνος σκλήρυνσης, χαμηλό ιξώδες	Γρήγορη συγκόλληση, καλή απόδοση σε μέτριες θερμοκρασίες	Ιδανικό για εφαρμογές με μέτρια μηχανική καταπόνηση
Τροποποιημένο εποξειδικό	Ενισχυμένη ευελιξία, καλύτερη συγκόλληση με διαφορετικά υποστρώματα	Συνδυάζει υψηλή αντοχή με αυξημένη ευελιξία	Χρησιμοποιείται σε εύκαμπτα PCB που απαιτούν αντοχή και ευελιξία

Ιδιότητες κόλλας που επηρεάζουν την ευελιξία

Η κόλλα που χρησιμοποιείται σε εύκαμπτα PCB πρέπει να έχει ορισμένες ιδιότητες για να διατηρεί την ευελιξία της πλακέτας. Θα πρέπει να παρουσιάζει υψηλή ελαστικότητα και να είναι ανθεκτικό στη θερμική ανακύκλωση, διασφαλίζοντας ότι το PCB μπορεί να αντέξει την επαναλαμβανόμενη κάμψη χωρίς να αποκολλάται. Συχνά επιλέγονται κόλλες με υψηλή αντοχή σε εφελκυσμό για να διασφαλιστεί ότι το PCB μπορεί να χειριστεί τη μηχανική καταπόνηση χωρίς συμβιβασμούς στην απόδοση.

Πρότυπα για την επιλογή κόλλας σε εύκαμπτα κυκλώματα

Πρότυπα όπως το IPC-6013D παρέχουν οδηγίες για την επιλογή κόλλας σε εύκαμπτα κυκλώματα. Αυτά τα πρότυπα διασφαλίζουν ότι οι χρησιμοποιούμενες κόλλες πληρούν τις απαραίτητες απαιτήσεις για αντοχή συγκόλλησης, θερμική αντίσταση και ευκαμψία. Οι μηχανικοί πρέπει να τηρούν αυτά τα πρότυπα για να διασφαλίσουν ότι το εύκαμπτο PCB μπορεί να αντέξει τις καταπονήσεις που συναντώνται κατά την κατασκευή και τη λειτουργία.

Μεμβράνες κάλυψης: Προστασία του PCB

Υλικά που χρησιμοποιούνται για ταινίες κάλυψης

Οι μεμβράνες επικάλυψης είναι ζωτικής σημασίας για τη διασφάλιση της μακροπρόθεσμης λειτουργικότητας των εύκαμπτων PCB. Το πολυιμίδιο (PI) και ο πολυεστέρας (PET) είναι τα δύο πιο συχνά χρησιμοποιούμενα υλικά. Το PI προτιμάται συχνά για εφαρμογές υψηλής απόδοσης λόγω της εξαιρετικής αντοχής στη θερμότητα και της μηχανικής του αντοχής, καθιστώντας το κατάλληλο για περιβάλλοντα που περιλαμβάνουν υψηλές θερμοκρασίες και μηχανική καταπόνηση. Από την άλλη πλευρά, το PET είναι μια πιο προσιτή εναλλακτική λύση, που προσφέρει επαρκή προστασία σε χαμηλού κόστους, λιγότερο απαιτητικές εφαρμογές όπου οι ακραίες συνθήκες δεν παίζουν ρόλο.

Λειτουργίες των ταινιών κάλυψης

Οι μεμβράνες επικάλυψης λειτουργούν ως προστατευτικό στρώμα, προστατεύοντας τα ευαίσθητα αγώγιμα ίχνη από περιβαλλοντικά στοιχεία όπως η σκόνη, η υγρασία και οι χημικές ουσίες. Αποτρέπουν επίσης τη φυσική ζημιά στο PCB κατά την κάμψη, κάτι που είναι κρίσιμο για τη διασφάλιση της ανθεκτικότητας των εύκαμπτων κυκλωμάτων. Εκτός από την παροχή ηλεκτρικής μόνωσης, οι μεμβράνες επικάλυψης συμβάλλουν στη διατήρηση της δομικής ακεραιότητας του PCB ενισχύοντας την αντοχή του σε επαναλαμβανόμενες κάμψεις και μηχανικές καταπονήσεις, παρατείνοντας έτσι τη διάρκεια ζωής του σε δυναμικές εφαρμογές.

Κριτήρια επιλογής για το πάχος και τα υλικά επικάλυψης

Όταν επιλέγουν υλικά επικάλυψης και πάχος, οι μηχανικοί πρέπει να αξιολογούν παράγοντες όπως η θερμοκρασία λειτουργίας, η περιβαλλοντική έκθεση και το επίπεδο μηχανικής ευελιξίας που απαιτείται για την εφαρμογή. Οι παχύτερες μεμβράνες επικάλυψης παρέχουν καλύτερη προστασία, ειδικά σε σκληρά περιβάλλοντα, αλλά μπορεί να μειώσουν την ευελιξία, η οποία είναι απαραίτητη για δυναμικές εφαρμογές ελαστικότητας. Οι μηχανικοί πρέπει να εξισορροπούν την αντιστάθμιση μεταξύ επαρκούς προστασίας και διατήρησης της απαιτούμενης ευελιξίας για αξιόπιστη απόδοση, διασφαλίζοντας ότι το υλικό είναι κατάλληλο τόσο για απαιτήσεις προστασίας όσο και για λειτουργικές απαιτήσεις.

Βέλτιστες πρακτικές για την επιλογή υλικού σε εύκαμπτα PCB

Αντιστοίχιση Ιδιοτήτων Υλικού με Απαιτήσεις Εφαρμογής

Η επιλογή του σωστού υλικού για ένα εύκαμπτο PCB ξεκινά με την κατανόηση των απαιτήσεων της εφαρμογής. Πρέπει να ληφθούν υπόψη παράγοντες όπως η αντοχή στη θερμοκρασία, η ευελιξία και η περιβαλλοντική έκθεση. Το πολυιμίδιο είναι ιδανικό για εφαρμογές υψηλής απόδοσης, ενώ ο πολυεστέρας είναι μια καλή επιλογή για εφαρμογές χαμηλού κόστους και χαμηλής ζήτησης. Το LCP είναι κατάλληλο για κυκλώματα υψηλής συχνότητας, αλλά το υψηλότερο κόστος του πρέπει να δικαιολογείται από τις ανάγκες απόδοσης.

Ο ρόλος των βιομηχανικών προτύπων στην επιλογή υλικού

Τα βιομηχανικά πρότυπα όπως το IPC-6013D παρέχουν στους μηχανικούς τις απαραίτητες οδηγίες για την επιλογή υλικού, τις δοκιμές και τα κριτήρια απόδοσης. Η τήρηση αυτών των προτύπων διασφαλίζει ότι τα υλικά που χρησιμοποιούνται στα εύκαμπτα PCB πληρούν τις απαιτούμενες προδιαγραφές για ανθεκτικότητα, αντοχή στη θερμότητα και ηλεκτρική απόδοση. Η τήρηση αυτών των προτύπων βοηθά στη διατήρηση της αξιοπιστίας και της μακροζωίας του προϊόντος.

Θέματα για οικονομικά αποδοτικά και αξιόπιστα σχέδια FPC

Όταν σχεδιάζουν εύκαμπτα PCB, οι μηχανικοί πρέπει να εξισορροπούν το κόστος των υλικών με τις απαιτήσεις απόδοσης. Ενώ τα υλικά υψηλής απόδοσης όπως το πολυιμίδιο και το LCP παρέχουν ανώτερη λειτουργικότητα, έχουν υψηλότερο κόστος. Ο πολυεστέρας και άλλα υλικά προσφέρουν πιο προσιτές επιλογές για λιγότερο απαιτητικές εφαρμογές. Οι μηχανικοί θα πρέπει να σταθμίσουν τα μακροπρόθεσμα οφέλη της απόδοσης του υλικού έναντι του αρχικού κόστους για να επιτύχουν έναν οικονομικά αποδοτικό και αξιόπιστο σχεδιασμό.

Σύναψη

Τα κύρια υλικά που χρησιμοποιούνται στα εύκαμπτα PCB, όπως το πολυιμίδιο, ο πολυεστέρας και το LCP, επηρεάζουν σημαντικά την απόδοση, την ευελιξία και την ανθεκτικότητα των κυκλωμάτων. Το HECTACH προσφέρει υψηλής ποιότητας εύκαμπτα PCB με βάση πολυιμίδιο, ιδανικά για εφαρμογές που απαιτούν ανώτερες θερμικές και μηχανικές ιδιότητες. Για λιγότερο απαιτητικές εφαρμογές, η HECTACH παρέχει επίσης λύσεις με βάση τον πολυεστέρα, εξασφαλίζοντας οικονομική αποδοτικότητα χωρίς να διακυβεύεται η αξιοπιστία. Είτε πρόκειται για κυκλώματα υψηλής συχνότητας είτε για συστήματα υψηλής απόδοσης, η μεγάλη γκάμα εύκαμπτων PCB της HECTACH καλύπτει διάφορες ανάγκες της βιομηχανίας, εξασφαλίζοντας βέλτιστη αξία και απόδοση.

FAQ

Ε: Ποιο είναι το κύριο υλικό ενός εύκαμπτου PCB;

Α: Τα κύρια υλικά που χρησιμοποιούνται σε ένα εύκαμπτο PCB είναι το πολυιμίδιο (PI), ο πολυεστέρας (PET) και το πολυμερές υγρών κρυστάλλων (LCP), το καθένα από τα οποία προσφέρει μοναδικές ιδιότητες όπως ευελιξία, θερμική αντίσταση και ακεραιότητα σήματος.

Ε: Γιατί το πολυιμίδιο χρησιμοποιείται συνήθως σε εύκαμπτα PCB;

Α: Το πολυιμίδιο ευνοείται για την ανώτερη θερμική σταθερότητα, την ευελιξία και τις ηλεκτρικές του ιδιότητες, καθιστώντας το ιδανικό για εφαρμογές υψηλής απόδοσης σε βιομηχανίες όπως η αεροδιαστημική και η αυτοκινητοβιομηχανία.

Ε: Πώς συγκρίνεται ο πολυεστέρας με το πολυιμίδιο σε εφαρμογές Flexible PCB;

Α: Ο πολυεστέρας είναι μια πιο οικονομική εναλλακτική λύση έναντι του πολυιμιδίου, που προσφέρει επαρκή απόδοση για εφαρμογές χαμηλής ζήτησης, αλλά στερείται της θερμικής αντίστασης που απαιτείται για περιβάλλοντα υψηλής απόδοσης.

Ε: Ποια είναι τα πλεονεκτήματα της χρήσης LCP σε ευέλικτα PCB;

Α: Το LCP προσφέρει εξαιρετική απόδοση υψηλής συχνότητας, αντοχή στην υγρασία και ανθεκτικότητα, καθιστώντας το κατάλληλο για κυκλώματα ραδιοσυχνοτήτων, κινητές επικοινωνίες και αεροδιαστημικές εφαρμογές.

Ε: Πώς μπορώ να επιλέξω το σωστό υλικό για το Flexible PCB μου;

Α: Επιλέξτε με βάση τις ανάγκες της εφαρμογής: Πολυιμίδιο για υψηλή απόδοση, πολυεστέρας για οικονομική αποδοτικότητα και LCP για κυκλώματα υψηλής συχνότητας. Κάθε υλικό επηρεάζει την ευελιξία, την αντίσταση στη θερμότητα και την ακεραιότητα του σήματος.
