Si funksionojnë PCB-të e dyanshme?

Prezantim

Qarqet e shtypura fleksibël të dyanshëm (FPC) janë një përparim kritik në prodhimin modern të elektronikës, duke kombinuar fleksibilitetin me funksionalitetin e paraqitjeve komplekse të qarkut. Për dallim nga bordet e njëanshme, ku modeli përcjellës ekziston vetëm në një sipërfaqe, FPC-të e dyanshme kanë gjurmë përçuese në të dy shtresat e sipërme dhe të poshtme të substratit fleksibël. Këto dy shtresa përçuese janë të ndërlidhura duke përdorur vrimat e praruara, duke bërë të mundur modele më të ndërlikuara të qarkut pa rritur madhësinë e përgjithshme të bordit. Kjo veçori është thelbësore për pajisjet elektronike kompakte siç janë modulet e kontrollit të automobilave, panelet e ndërprerës së timonit, teknologjia e veshur dhe pajisjet mjekësore.

Avantazhi kryesor i FPC i dyanshëm qëndron në aftësinë e tij për të maksimizuar densitetin e qarkut ndërsa ruan fleksibilitetin fizik të nevojshëm për aplikimet ku bordet e ngurta do të dështonin. Duke përdorur një substrat polimide ose poliester, prodhuesit sigurojnë që bordi të mbetet i hollë, i lehtë dhe në gjendje të përkulet ose paloset për t'u përshtatur në banesa të produkteve kompakte. Kjo i bën ata veçanërisht të përshtatshëm për mjediset ku dridhja, hapësira e kufizuar dhe stresi mekanik janë të pranishëm.

Për më tepër, dizajni i FPC-ve të dyanshme mbështet kursin më kompleks të sinjalit dhe performancën më të mirë elektrike. Komponentët mund të montohen nga të dyja palët, dhe sinjalet mund të përshkojnë midis shtresave përmes Vias, duke minimizuar kryqëzimin dhe përmirësimin e integritetit të sinjalit. Ky ekuilibër midis përshtatshmërisë mekanike dhe funksionalitetit elektrik me densitet të lartë e bën FPC-të e dyanshme një zgjedhje të domosdoshme në inxhinierinë moderne të elektronikës.

Në seksionet vijuese, ne do të shqyrtojmë në detaje se si funksionojnë PCB-të e dyanshme, procesi i tyre i prodhimit, përfitimet e performancës, aplikacionet e zakonshme dhe konsideratat kryesore kur i zgjedhim ato për një projekt. Ne gjithashtu do të ofrojmë një seksion të detajuar të FAQ dhe një tabelë krahasuese për të sqaruar dallimet e tyre nga llojet e tjera të PCB.

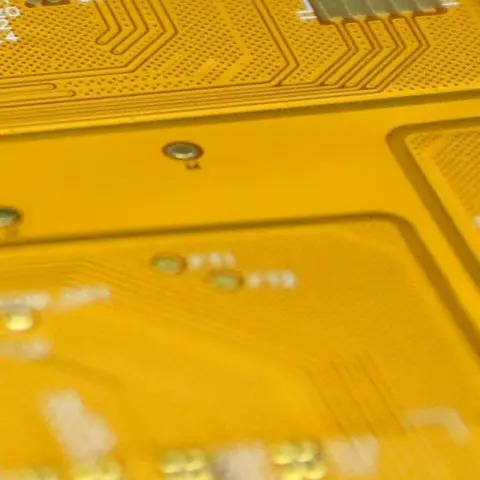

Struktura dhe parimet e punës të FPC të dyanshme

Struktura thelbësore e një FPC të dyanshme përfshin dy shtresa bakri të ndara nga një substrat dielektrik, i bërë zakonisht nga polimidi fleksibël. Secila shtresë bakri përmban rrugë të ndërlikuara përçuese që mbajnë sinjale elektrike midis përbërësve të ndryshëm. Këto shtresa janë të ndërlidhura duke përdorur vrimat e praruara përmes vrimave (PTH) -vrimat e shpuara të shpuara me material përçues që mundësojnë që rryma të rrjedhë nga njëra anë në tjetrën.

Kur një pajisje funksionon, sinjalet udhëtojnë përgjatë gjurmëve të bakrit nga një përbërës në tjetrin. Nëse rruga kërkon kalimin në një rrugë tjetër sinjali, gjurma mund të zhvendoset në anën e kundërt të bordit përmes një VIA, duke eleminuar kështu ndërhyrjen e sinjalit. Kjo aftësi është ajo që lejon FPC të dyanshme për të mbështetur paraqitjet më komplekse dhe kompakte të qarkut sesa bordet e njëanshme.

Mekanizmi i punës mund të përmblidhet si më poshtë:

1. Rruga e sinjalit nëpër shtresa -Sinjalet elektrike lëvizin midis dy shtresave të bakrit përmes vrimave të praruara, duke mundësuar modele kompakte dhe të ndërlikuara.

2. Fleksibiliteti i montimit të komponentëve - përbërës të tillë si rezistorët, kondensatorët dhe qarqet e integruara mund të vendosen nga të dy palët, duke optimizuar përdorimin e hapësirës.

3. Fleksibiliteti Mekanik - Baza e polimidit lejon që bordi të përkulet pa dëmtuar gjurmët e bakrit, duke e bërë atë ideal për palosjen në hapësira të ngushta.

4. Menaxhimi termik -Dizajni i shtresave të dyfishtë mund të shpërndajë më mirë nxehtësinë e gjeneruar nga përbërës me performancë të lartë, duke përmirësuar besueshmërinë.

Kombinimi i këtyre faktorëve u mundëson FPC-ve të dyanshme të trajtojnë kompleksitetin e qarkut më të lartë duke ruajtur përshtatshmërinë e tyre fizike. Kjo është arsyeja pse ato përdoren shpesh në qarqet e kontrollit të timonit të drejtimit automobilistik, ku shtigjet e shumëfishta të sinjalit duhet të akomodohen në një hapësirë ​​kompakte, të lakuar pa sakrifikuar qëndrueshmërinë.

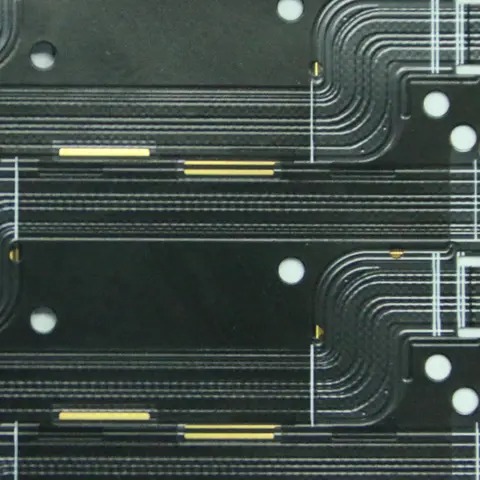

Procesi prodhues i FPC me dy anë

Prodhimi i një PCB fleksibël të dyanshëm PCB përfshin hapa të shumtë të kontrolluar nga precizioni për të siguruar performancën elektrike dhe besueshmërinë mekanike. Procesi zakonisht ndjek këto faza:

1. Përgatitja e materialit bazë - Një substrat fleksibël, zakonisht polimid, është i laminuar me letër bakri nga të dy anët. Trashësia e bakrit zgjidhet bazuar në kërkesat aktuale të aplikacionit.

2. Aplikimi dhe imazhi i fotoresist -të dy palët janë të veshura me një shtresë fotoresisti të ndjeshme ndaj dritës. Modelet e qarkut transferohen në sipërfaqen e bakrit duke përdorur dritën UV përmes një fotografie.

3. Etching - bakri i padëshiruar hiqet duke përdorur gravuan kimike, duke lënë pas modelet e dëshiruara të qarkut nga të dy palët.

4. Shpimi dhe Plating - Makinat e shpimit preciz krijojnë Vias që më pas janë të lyer me bakër për të lidhur shtresat e qarkut të sipërm dhe të poshtëm elektrikisht.

5. Maska e bashkimit dhe përfundimi i sipërfaqes - Një maskë bashkuese aplikohet për të mbrojtur gjurmët e bakrit nga oksidimi dhe për të parandaluar urat e bashkimit gjatë montimit të përbërësve. Përfundon si Enig (Elektroless Nickel Immersion Gold) ose OSP (Konservues Organic Solderability) sigurojnë bashkimin dhe rezistencën ndaj korrozionit.

6. Testimi dhe Kontrolli i Cilësisë - Secila FPC i nënshtrohet testeve të vazhdimësisë elektrike dhe testeve mekanike të lakimit për të verifikuar performancën para dërgesës.

Ky proces i përpiktë siguron që produkti përfundimtar ofron përçueshmëri të lartë, fleksibilitet mekanik dhe qëndrueshmëri në cikle të përsëritura të lakimit. Radhitja e saktë e dy shtresave të bakrit gjatë prodhimit është thelbësore - çdo keqpërdorim mund të shkaktojë çështje të integritetit të sinjalit ose dështim mekanik gjatë funksionimit.

Përparësitë e FPC-së të dyanshme

FPC-të e dyanshme ofrojnë disa përfitime të dallueshme si në bordet fleksibël të njëanshme ashtu edhe për PCB-të e ngurtë:

• Dendësia e qarkut më të lartë - Dy shtresa bakri lejojnë më shumë mundësi të kursit, duke mundësuar modele komplekse në gjurmët më të vogla.

• Dizajni kompakt i produktit - Natyra e tyre e hollë dhe e përkulshme ndihmon në përshtatjen e elektronikës në forma jo konvencionale ose të lakuara.

• Performanca e përmirësuar elektrike - nevoja e zvogëluar për shtigjet e gjata të sinjalit ul rezistencën dhe minimizon humbjen e sinjalit.

• Efikasiteti i kostos për modelet komplekse -në krahasim me bordet me shumë shtresa, FPC-të e dyanshme ofrojnë një ekuilibër midis kompleksitetit dhe kostos.

• Besueshmëria e zgjeruar në aplikimet dinamike - substrati fleksibël thith dridhjet, duke zvogëluar rrezikun e dështimit të përbashkët të bashkimit.

Këto avantazhe shpjegojnë pse FPC-të e dyanshme gjenden zakonisht në elektronikën moderne të automobilave, instrumentet e hapësirës ajrore, elektronikën e lëvizshme të konsumit dhe pajisjet mjekësore të veshshme. Aftësia e tyre për të kombinuar sofistikimin elektrik me përshtatshmërinë mekanike u jep inxhinierëve liri më të madhe të projektimit pa kompromentuar performancën.

Aplikimet e zakonshme dhe rastet e përdorimit

FPC-të e dyanshme janë të gjithanshme dhe aplikohen gjerësisht në industri:

• Sistemet e automobilave - të përdorura në çelsat e timonit të timonit, ekranet e pultit dhe sistemet e infotainment, ku fleksibiliteti dhe kompaktësia janë thelbësore.

• Pajisjet mjekësore - të aplikuara në mjetet diagnostikuese, monitorët e veshjes së shëndetit dhe instrumentet kirurgjikale për shkak të vetive të tyre të lehta dhe të përkulshme.

• Elektronika e konsumit -që gjendet në telefonat inteligjentë, tabletat dhe kamerat e palosshme për të mundësuar modele të holla, për kursimin e hapësirës.

• Pajisjet industriale - të përdorura në robotikë, panelet e kontrollit dhe asambletë e sensorëve që kërkojnë qëndrueshmëri të lartë nën stresin mekanik.

Tabela më poshtë përmbledh ndryshimet kryesore midis PCB-ve të njëanshme, të dyanshme dhe të ngurtë: FPC me

njëanshme	të njëanshme FPC	të dyanshme FPC	të ngurtë PCB
Shtresa bakri	1	2	2+
Fluksshmëri	I lartë	I lartë	I ulët
Dendësi qarku	I ulët	I mesëm	I lartë
Kosto	I ulët	Zbut	Ndryshon
Aplikime	Qarqet e thjeshta	Kompleks fleksibël	I ngurtë, me fuqi të lartë

FAQ rreth FPC të dyanshme

Q1: Cili është ndryshimi kryesor midis një FPC të dyanshme dhe një FPC të njëanshme?
Një FPC i dyanshëm ka gjurmë bakri në të dy anët e substratit fleksibël, të lidhur përmes VIA, duke lejuar modele qarku më komplekse dhe kompakte në krahasim me një bord të njëanshëm.

Q2: A mund të trajtojnë FPC-të e dyanshme të trajtimit të aplikacioneve me rrymë të lartë?
Po, por trashësia e bakrit dhe gjerësia e gjurmëve duhet të hartohen në mënyrë të përshtatshme. Për aplikime shumë të larta, mund të kërkohen modele me shumë shtresa ose bakër të përforcuar.

Q3: A janë FPC-të e dyanshme më të shtrenjta se ato të njëanshme?
Në përgjithësi, po. Shtresa shtesë e bakrit, shpimi dhe proceset e plating rrisin kostot e prodhimit, por ato janë akoma më kosto-efektive sesa bordet e plota me shumë shtresa për modele mesatarisht komplekse.

Q4: Sa të qëndrueshëm janë FPC-të e dyanshme?
Kur prodhohen me materiale cilësore dhe rregulla të duhura të projektimit, ato mund të durojnë mijëra cikle të lakimit pa degradim të konsiderueshëm në performancë.

Q5: Cili softuer i projektimit është më i miri për krijimin e paraqitjeve të dyanshme të FPC?
Shumica e softuerëve profesionistë të projektimit PCB si Designer Altium, KICAD dhe OrCAD mund të trajtojnë paraqitjet fleksibël të PCB-së fleksibël të dyanshëm.
