Ներածություն
Ձեր նախագծի համար ճիշտ PCB (Printed Circuit Board) ընտրելը շատ կարևոր է օպտիմալ կատարումը և ծախսարդյունավետությունն ապահովելու համար: Երկուսն էլ Կոշտ PCB-ն ընդդեմ ճկուն PCB-ի հայտնի են էլեկտրոնիկայի արդյունաբերության մեջ, որոնցից յուրաքանչյուրն ունի հստակ առավելություններ: Այս հոդվածում մենք կուսումնասիրենք կոշտ PCB-ի և ճկուն PCB-ի միջև հիմնական տարբերությունները՝ օգնելով ձեզ որոշել, թե որն է լավագույնը ձեր կարիքների համար՝ ելնելով դրանց առանձնահատկություններից և առավելություններից:
Հասկանալով կոշտ PCB-ները
Ի՞նչ է կոշտ PCB-ն:
Կոշտ PCB-ն ամուր և ոչ ճկուն տախտակ է, որը սովորաբար պատրաստված է ապակեպլաստեից (FR4) և էպոքսիդային խեժից: Այս տախտակները ապահովում են էլեկտրոնային բաղադրիչների կառուցվածքային աջակցություն և պահպանում են իրենց ձևը սարքի ողջ կյանքի ընթացքում: Կոշտ PCB-ները կարևոր են կայունություն և բաղադրիչների բարձր խտություն պահանջող սարքերի համար, ինչպիսիք են սեղանադիր համակարգիչները և արդյունաբերական մեքենաները:
Կոշտ PCB-ների հիմնական առավելությունները
Կոշտ PCB-ներն առաջարկում են մի քանի առավելություններ էլեկտրոնային դիզայնի համար: Նրանք ծախսարդյունավետ են, հատկապես զանգվածային արտադրության համար, և ապահովում են մեխանիկական կայունություն՝ դարձնելով դրանք իդեալական ստատիկ կիրառությունների համար: Նրանց կառուցվածքն աջակցում է բարձր խտության բաղադրիչների տեղադրմանը` ապահովելով տարածության արդյունավետ օգտագործումը: Բացի այդ, կոշտ PCB-ների արտադրության ստանդարտ գործընթացները լավ հաստատված են, ինչը հանգեցնում է արտադրության ավելի ցածր ծախսերի:
Կոշտ PCB-ների ընդհանուր կիրառությունները
Կոշտ PCB-ները լայնորեն օգտագործվում են տարբեր ոլորտներում՝ սպառողական էլեկտրոնիկայից մինչև բժշկական սարքեր: Ստորև բերված աղյուսակը ներկայացնում է դրանց ընդհանուր կիրառությունները, տեխնիկական բնութագրերը և հիմնական նկատառումները, որոնք կօգնեն առաջնորդել ձեր որոշումների կայացման գործընթացը:
| Կիրառման տարածքի |
սարքի օրինակներ |
Տեխնիկական բնութագրերի |
նկատառումներ |
| Սպառողական էլեկտրոնիկա |
Հեռուստացույցներ, սեղանադիր համակարգիչներ |
Բաղադրիչների բարձր խտություն, ջերմային կայունություն մինչև 130°C, կարող է աջակցել բազմաշերտ ձևավորումներին (մինչև 30+ շերտ) |
Պետք է նախագծված լինի ստատիկ օգտագործման համար, հարմար չէ ճկման կամ շարժման համար |
| Ավտոմոբիլային համակարգեր |
Կառավարման մոդուլներ, Տեղեկատվական զվարճանքի համակարգեր |
Բարձր թրթռումային դիմադրություն, ջերմաստիճանի հանդուրժողականություն մինչև 125°C, աջակցում է խիտ սխեմաներին |
Վիբրացիաներին և ջերմաստիճանի տատանումներին դիմակայելու համար անհրաժեշտ է ամուր դիզայն |
| Արդյունաբերական սարքավորումներ |
Մեքենաներ, ռոբոտաշինություն, արդյունաբերական կարգավարներ |
Կարող է աջակցել խոշոր բաղադրիչներին, ջերմային ցրում մինչև 150°C, բազմաշերտ տարբերակներ բարդ սխեմաների համար |
Ապահովել ամրություն մեխանիկական սթրեսի պայմաններում, հաճախ պահանջում է բարդ հավաքում |
| Բժշկական սարքեր |
Ախտորոշիչ մեքենաներ, բժշկական մոնիտորներ |
Կայունությունը մշտական օգտագործման դեպքում, բարձր հաճախականության կատարումը, կարող է աջակցել ծանր բաղադրիչներին |
Պահանջում է բարձր հուսալիություն և խափանումների ցածր արագություն, հաճախ ստացիոնար միջավայրում |
| Այլ բարձրակարգ սարքավորումներ |
Օդատիեզերական բաղադրիչներ, Ռազմական համակարգեր |
Կարող է հաղթահարել ծայրահեղ ջերմաստիճանները, էլեկտրամագնիսական միջամտության պաշտպանությունը, հաճախ բազմաշերտ ձևավորումները |
Օգտագործվում է կոշտ միջավայրերում, որոնք պահանջում են ազդանշանի բարձր ամբողջականություն և ամրություն |
Հուշում. Կոշտ PCB ընտրելիս համոզվեք, որ ջերմային կայունությունը և մեխանիկական ուժը համապատասխանում են կիրառման պահանջներին, հատկապես բարձր թրթռումներով կամ ջերմաստիճանի տատանումներով միջավայրերում:
Ճկուն PCB-ների ուսումնասիրություն
Ի՞նչ է ճկուն PCB-ն:

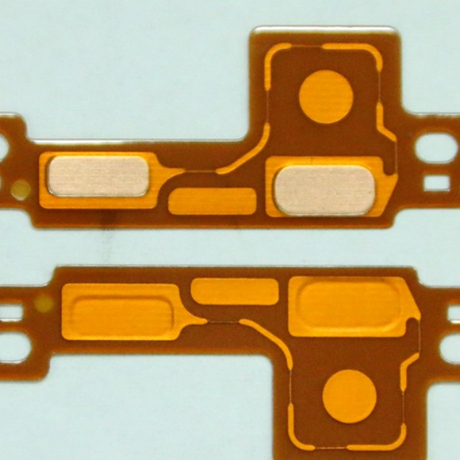

Ճկուն PCB-ները պատրաստված են բարակ, ճկվող նյութերից, ինչպիսիք են պոլիիմիդը: Այս տախտակները կարող են թեքվել, ոլորվել և ծալվել՝ դրանք դարձնելով իդեալական դինամիկ ճկունություն կամ կոմպակտ ձևավորում պահանջող ծրագրերի համար: Ճկուն PCB-ները սովորաբար օգտագործվում են ժամանակակից սարքերում, որոնք պետք է տեղավորվեն նեղ տարածություններում կամ դիմադրեն շարժմանը, ինչպիսիք են կրելու հարմարանքները և բժշկական իմպլանտները:
Ճկուն PCB-ների հիմնական առավելությունները
Ճկուն PCB-ները ապահովում են գերազանց տարածության արդյունավետություն և զգալիորեն ավելի թեթև են, քան կոշտ PCB-ները: Դրանք կարող են ձևավորվել 3D ձևերի՝ թույլ տալով ավելի կոմպակտ և բարդ ձևավորումներ: Նրանց ճկունությունը նրանց դարձնում է բարձր դիմացկուն թրթռումներով կամ հաճախակի շարժումներով միջավայրերում: Այս բնութագրերը հատկապես օգտակար են դինամիկ ծրագրերում, որտեղ կոշտությունը թերություն է:
Ճկուն PCB-ների ընդհանուր կիրառությունները
Ճկուն PCB-ները վճռորոշ դեր են խաղում բարձր տեխնոլոգիաների տարբեր սարքերում, մասնավորապես՝ կրելու սարքերում, բժշկական սարքերում և ավտոմոբիլային համակարգերում: Հետևյալ աղյուսակը ներկայացնում է դրանց կիրառությունները, տեխնիկական բնութագրերը և հիմնական նկատառումները, որոնք կօգնեն ձեզ հասկանալ դրանց գործնական կիրառումը դիզայնում:
| Կիրառման տարածքի |
սարքի օրինակներ |
Տեխնիկական բնութագրերի |
նկատառումներ |
| Հագվող Էլեկտրոնիկա |
Խելացի ժամացույցներ, ֆիթնես թրեքերներ |
Ցածր քաշ, 0,1 մմ հաստություն, նյութի հաստությունից առնվազն 10 անգամ ճկման շառավիղ |
Ապահովեք հուսալի կապեր ճկման վայրերում, խուսափեք վնասներից |
| Բժշկական սարքեր |
Սրտի ռիթմավարներ, կաթետերներ, սենսորներ |
Ճկուն դիզայն, բարձր ջերմաստիճանի դիմադրություն, թրթռման դիմադրություն, սովորաբար պատրաստված պոլիիմիդից (PI) |
Պահանջում է լրացուցիչ պաշտպանություն երկարաժամկետ ամրության համար |
| Ավտոմոբիլային համակարգեր |
Ավտոմեքենայի սենսորներ, վահանակի էկրաններ |
Բարձր ջերմաստիճանի հանդուրժողականություն, թրթռումակայուն դիզայն, աշխատանքային ջերմաստիճան մինչև 150°C+ |
Բնապահպանական գործոնները ազդում են աշխատանքի վրա, պահանջվում է բարձր հուսալիություն |
| Սպառողական էլեկտրոնիկա |
Սմարթֆոններ, տեսախցիկներ |
Թեթև դիզայն, տարածություն խնայող, հաստությունը սովորաբար 0.2 մմ-0.5 մմ |
Պետք է անդրադառնա էլեկտրամագնիսական միջամտության և ջերմային կառավարմանը |
| Այլ բարձր տեխնոլոգիական սարքեր |
Անօդաչու թռչող սարքեր, արբանյակային կապի սարքավորումներ |
Ազդանշանի բարձր ամբողջականություն, ցածր միջամտություն, հաճախականություն մինչև մի քանի ԳՀց |
Ապահովել ամուր կապեր և բարձր հաճախականությամբ ազդանշանի փոխանցման որակ |
Rigid-Flex PCBs. Համատեղելով երկու աշխարհների լավագույնը
Ի՞նչ է Rigid-Flex PCB-ն:
Կոշտ ճկուն PCB-ները ինտեգրում են ինչպես կոշտ, այնպես էլ ճկուն հատվածները մեկ տախտակի մեջ՝ առաջարկելով երկու աշխարհներից լավագույնը: Դրանք հատկապես ձեռնտու են այն ծրագրերում, որտեղ ավանդական կոշտ տախտակները չունեն անհրաժեշտ ճկունություն, կամ ճկուն PCB-ները չեն կարող ապահովել անհրաժեշտ կառուցվածքային աջակցություն: Կոշտ ճկուն նմուշները համատեղում են կոշտ տախտակների մեխանիկական ուժը ճկուն սխեմաների հարմարվողականության հետ՝ դրանք դարձնելով իդեալական կոմպակտ, բարձր արդյունավետությամբ սարքերի համար, ինչպիսիք են բժշկական իմպլանտները, օդատիեզերական բաղադրիչները և ավտոմոբիլային սենսորները:
Rigid-Flex PCB-ների առավելությունները
Կոշտ ճկուն PCB-ները խնայում են տարածությունը՝ վերացնելով միակցիչների և մալուխների կարիքը՝ դրանք դարձնելով իդեալական կոմպակտ ծրագրերի համար: Նրանք առաջարկում են բարելավված հուսալիություն՝ նվազեցնելով պոտենցիալ խափանման կետերի քանակը (օրինակ՝ միակցիչները) և թույլ տալով ավելի լավ ազդանշանի ամբողջականություն: Այս տախտակները հաճախ օգտագործվում են բարձր արդյունավետության ծրագրերում, ինչպիսիք են օդատիեզերական և բժշկական սարքերը, որտեղ անհրաժեշտ են և՛ կոշտություն, և՛ ճկունություն:
Կոշտ ճկուն PCB-ների օգտագործման հիմնական նկատառումները
Կոշտ ճկուն PCB-ների բարդությունը կարող է մարտահրավերներ ներկայացնել նախագծման և արտադրության ընթացքում: Ե՛վ կոշտ, և՛ ճկուն բաղադրիչների ինտեգրումը պահանջում է մանրակրկիտ պլանավորում, հատկապես տարբեր հատվածներում ջերմային և մեխանիկական սթրեսների կառավարման գործում: Հատուկ նկատառումներ պետք է տրվեն նաև կոշտ և ճկուն մասերի միջև անցմանը` ազդանշանի ամբողջականության հնարավոր խնդիրներից խուսափելու համար: Թեև դրանք մեծացնում են նախագծման ժամանակն ու արժեքը, բարձր հուսալիության, տարածության խնայողության և կատարողականի առավելությունները դրանք դարձնում են արժեքավոր բարձր հուսալիության միջավայրերում կիրառման համար:
Հիմնական տարբերությունները կոշտ և ճկուն PCB-ների միջև
Նյութ և կառուցվածք
Կոշտ PCB-ները պատրաստված են այնպիսի նյութերից, ինչպիսին է ապակեպլաստե ապակեպլաստե (FR4)՝ ապահովելով ամուր, ոչ ճկուն կառուցվածք, որը կարող է աջակցել ծանր բաղադրիչներին: Մյուս կողմից, ճկուն PCB-ները կառուցված են պոլիիմիդից, ինչը թույլ է տալիս նրանց թեքվել և համապատասխանեցնել տարբեր ձևերի: Նյութերի տարբերությունը ազդում է ինչպես արտադրական գործընթացների, այնպես էլ նախագծման հնարավորությունների վրա, ընդ որում ճկուն PCB-ները ավելի բազմակողմանի են առաջարկում ձևի և չափի առումով:
Արժեքը և արտադրությունը
Կոշտ PCB-ների արտադրությունը, ընդհանուր առմամբ, ավելի մատչելի է արտադրական հաստատված գործընթացների և օգտագործվող նյութերի շնորհիվ: Դրանք լավ են հարմարվում լայնածավալ արտադրությունների համար, ինչը հանգեցնում է միավորի համար ավելի ցածր ծախսերի: Այնուամենայնիվ, ճկուն PCB-ները պահանջում են մասնագիտացված նյութեր և արտադրության ավելի բարդ տեխնիկա, ինչը կարող է բարձրացնել ծախսերը, հատկապես բազմաշերտ ձևավորման համար:
Կատարում և երկարակեցություն
Կոշտ PCB-ները ապահովում են բարձր մեխանիկական կայունություն՝ դրանք դարձնելով իդեալական ստացիոնար կիրառությունների համար: Նրանք հուսալի են այնպիսի միջավայրերում, որոնք չեն ներառում շարժում կամ թրթռում: Ճկուն PCB-ները, ընդհակառակը, գերազանցում են դինամիկ միջավայրերում, որտեղ առկա է շարժում կամ թրթռում: Կռում, ծալում և թրթռումներին դիմակայելու կարողությունը դրանք ավելի դիմացկուն է դարձնում որոշակի կիրառություններում, բայց դրանք այնքան էլ ամուր չեն ստատիկ միջավայրերում:
Ինչպես որոշել կոշտ և ճկուն PCB-ների միջև
Արժեքն ընդդեմ գործառույթի
Կոշտ և ճկուն PCB-ների միջև որոշումը հաճախ հանգում է արժեքի և ֆունկցիոնալության հավասարակշռմանը: Եթե ձեր դիզայնը ստատիկ է, և ծախսերը առաջնային մտահոգություն են, կոշտ PCB-ները առավել խնայող տարբերակն են: Այնուամենայնիվ, եթե ճկունությունն ու կոմպակտ դիզայնը ավելի կարևոր են, և բյուջեի թույլտվությունները, ճկուն PCB-ները զգալի առավելություններ են տալիս տարածքի խնայողության և հարմարվողականության առումով:
Տարածության և դիզայնի սահմանափակումներ
Տիեզերքի խիստ սահմանափակումներ ունեցող սարքերի համար ճկուն PCB-ները իդեալական են, քանի որ դրանք կարող են ձևավորվել կոմպակտ ձևերի, որոնց կոշտ PCB-ները չեն կարող հասնել: Եթե ձեր դիզայնը պահանջում է ավելի պարզ, կայուն կառուցվածք, կոշտ PCB-ները ավելի հարմար են: Ճկուն PCB-ները կարող են զգալի տարածք խնայել, բայց ավելի բարդ նախագծման գործընթացի գնով:
Բնապահպանական և երկարակեցության կարիքներ
Ճկուն PCB-ները լավագույնս համապատասխանում են դինամիկ միջավայրերին, որտեղ սարքը կզգա շարժում, թրթռում կամ ծանր պայմաններ: Ի հակադրություն, կոշտ PCB-ները ավելի լավն են կայուն, ստատիկ միջավայրերի համար, որտեղ ամրությունը անհրաժեշտ է առանց շարժման անհրաժեշտության: Ընտրությունը մեծապես կախված է սարքի շահագործման պայմաններից:
Համեմատելով կատարողականը տարբեր ոլորտներում
Էլեկտրոնիկա և սպառողական ապրանքներ
Կոշտ PCB-ները սպառողական էլեկտրոնիկայի մեծ մասի համար հիմնական ընտրությունն են՝ կայուն ծրագրերում դրանց մատչելիության և հուսալիության շնորհիվ: Այնուամենայնիվ, ճկուն PCB-ները նախընտրելի են կոմպակտ և դինամիկ սարքերի համար, ինչպիսիք են կրելիները, որտեղ դրանց թեթևությունն ու հարմարվողականությունը զգալի առավելություն են տալիս:
Բժշկական սարքեր
Բժշկության ոլորտում ճկուն PCB-ները հաճախ օգտագործվում են սարքերի համար, որոնք պահանջում են կոմպակտ, ճկվող դիզայն, ինչպիսիք են սրտի ռիթմավարները և ախտորոշիչ գործիքները: Կոշտ PCB-ները, այնուամենայնիվ, հայտնաբերված են բժշկական սարքավորումներում, որոնք պետք է դիմակայեն կայուն միջավայրում երկարատև օգտագործմանը, օրինակ՝ պատկերային սարքերին:
Ավտոմեքենաներ և օդատիեզերք
Կոշտ ճկուն PCB-ները սովորաբար օգտագործվում են օդատիեզերական և ավտոմոբիլային կիրառություններում, որտեղ անհրաժեշտ են և՛ ճկունություն, և՛ կայունություն: Այս միջավայրերը հաճախ պահանջում են և՛ բարձր հուսալիություն, և՛ բարդ ձևեր տեղադրելու ունակություն՝ կոշտ ճկուն PCB-ները դարձնելով իդեալական ընտրություն նման պահանջկոտ հատվածների համար:
Դիզայնի խորհուրդներ PCB-ի արդյունավետությունը օպտիմալացնելու համար
Պլանավորեք ձեր շերտերի կուտակումը վաղ
Կոշտ կամ ճկուն PCB-ներ նախագծելիս, շերտի կուտակման վաղ պլանավորումը կարևոր է դիմադրողականությունը կառավարելու և ազդանշանի օպտիմալ ամբողջականությունն ապահովելու համար: Զգուշորեն ընտրեք նյութերը և շերտերի դասավորությունը, որպեսզի նվազագույնի հասցնեք խաչաձև խոսակցությունը և ազդանշանի կորուստը, հատկապես բարձր հաճախականության ծրագրերում: Բարձր արագությամբ նախագծման համար օգտագործեք վերահսկվող դիմադրողականության շերտեր և պլանավորեք տեղադրություններով՝ կանխելու ազդանշանի դեգրադացիան: Ընդլայնված մեթոդները, ինչպիսիք են միկրովիաների ձևավորումը և դիֆերենցիալ զույգերի երթուղին, կարող են էլ ավելի բարձրացնել կատարողականությունը, հատկապես բարձր արագությամբ թվային սխեմաների համար:
Նվազագույնի հասցրեք ճկման սթրեսը ճկուն դիզայնում
Ճկուն PCB դիզայնի մեջ ճկման լարվածության նվազեցումը կենսական նշանակություն ունի վաղ ձախողումը կանխելու համար: Համոզվեք, որ ճկման շառավիղը զգալիորեն ավելի մեծ է, քան PCB-ի հաստությունը, սովորաբար 10-15 անգամ նյութի հաստությունը, որպեսզի հետքերը և միջանցքները վնասվեն: Ծածկույթը նույնպես պետք է ուշադիր ընտրվի ճկունության և պաշտպանության համար՝ նվազեցնելով ճաքերի վտանգը: Ճկուն PCB-ների շահագործման ժամկետը երկարացնելու համար օգտագործեք ամրացում հաճախակի շարժման ենթարկված տարածքներում, ինչպիսիք են հոդերի տեղակայումները, որպեսզի պահպանեն դրանց մեխանիկական ամբողջականությունը:
Փորձարկման ազդանշանի ամբողջականություն
Ազդանշանի ամբողջականության մոդելավորումը էական քայլ է PCB-ի նախագծման մեջ, հատկապես բարձր արագությամբ ծրագրերի համար: Ե՛վ կոշտ, և՛ ճկուն PCB-ների համար մոդելավորեք բարձր հաճախականության վարքագիծը՝ ազդանշանի հնարավոր կորուստը և արտացոլումը հայտնաբերելու և մեղմելու համար: Կոշտ ճկուն PCB-ներում, կոշտ և ճկուն հատվածների միջև անցումը պետք է ուշադիր վերլուծվի դիմադրության անհամապատասխանության համար, ինչը կարող է առաջացնել կատարողականի վատթարացում: Օգտագործեք այնպիսի գործիքներ, ինչպիսիք են 3D EM մոդելավորման ծրագրակազմը, կանխատեսելու և լուծելու այնպիսի խնդիրները, ինչպիսիք են խաչաձևությունը և վերադարձի կորուստը, նախքան արտադրությունը, հուսալի կատարում ապահովելու համար:
Եզրակացություն
Կոշտ PCB-ի և ճկուն PCB-ի միջև ընտրություն կատարելիս կարևոր է գնահատել ձեր նախագծի հատուկ պահանջները: Կոշտ PCB-ները ապահովում են երկարակեցություն և ծախսարդյունավետություն ստատիկ հավելվածների համար, մինչդեռ ճկուն PCB-ները գերազանցում են դինամիկ, կոմպակտ ձևավորումներին: Թե՛ ճկունության և թե՛ կոշտության կարիք ունեցող նախագծերի համար Rigid-Flex PCB-ներն առաջարկում են իդեալական հիբրիդային լուծում, թեև ավելի բարձր գնով: Ձեր կարիքների համար լավագույն ընտրությունը կատարելու համար հաշվի առեք տարածքը, արժեքը և ամրությունը: HECTACH-ն առաջարկում է բարձրորակ PCB լուծումներ՝ ապահովելով, որ ձեր դիզայնը և՛ հուսալի է, և՛ արդյունավետ՝ բավարարելով ձեր նախագծի յուրահատուկ պահանջները:
ՀՏՀ
Հարց: Ո՞րն է տարբերությունը կոշտ PCB-ի և ճկուն PCB-ի միջև:
A: Կոշտ PCB-ները ճկուն չեն և ապահովում են կառուցվածքային աջակցություն ծանր բաղադրիչներին, մինչդեռ ճկուն PCB-ները պատրաստված են ճկվող նյութերից՝ առաջարկելով ճկունություն և կոմպակտ դիզայնի տարբերակներ դինամիկ կիրառությունների համար:
Հարց. Ե՞րբ պետք է ընտրեմ կոշտ PCB-ն ընդդեմ ճկուն PCB-ի:
A. Ընտրեք կոշտ PCB-ներ կայունության, ծախսարդյունավետության և բարձր խտության ծրագրերի համար, մինչդեռ ճկուն PCB-ները իդեալական են դինամիկ միջավայրում տարածություն խնայելու, հարմարվողականության և երկարակեցության կարիք ունեցող ծրագրերի համար:
Հ. Արդյո՞ք կոշտ PCB-ն ընդդեմ ճկուն PCB-ի ավելի թանկ է:
A: Կոշտ PCB-ները սովորաբար ավելի մատչելի են արտադրվում՝ շնորհիվ ավելի պարզ արտադրական գործընթացների, մինչդեռ ճկուն PCB-ներն ավելի թանկ են՝ առաջադեմ նյութերի և արտադրության բարդ տեխնիկայի շնորհիվ:
Հ. Կարո՞ղ է կոշտ PCB-ն ընդդեմ ճկուն PCB-ի օգտագործվել բժշկական սարքերում:
A: Այո, երկու տեսակներն էլ կարող են օգտագործվել բժշկական սարքերում: Կոշտ PCB-ները տարածված են կայուն սարքավորումներում, մինչդեռ ճկուն PCB-ները նախընտրելի են կոմպակտ, կրելի բժշկական սարքերի համար:
