Panimula
Ang pagpili ng tamang PCB (Printed Circuit Board) para sa iyong proyekto ay napakahalaga para matiyak ang pinakamainam na performance at cost-effectiveness. pareho Ang matibay na PCB kumpara sa Flexible na PCB ay sikat sa industriya ng electronics, bawat isa ay may natatanging mga pakinabang. Sa artikulong ito, tutuklasin namin ang mga pangunahing pagkakaiba sa pagitan ng Rigid PCB kumpara sa Flexible PCB, na tumutulong sa iyong matukoy kung alin ang pinakamainam para sa iyong mga pangangailangan batay sa kanilang mga feature at benepisyo.
Pag-unawa sa Mga Matibay na PCB
Ano ang isang Rigid PCB?
Ang matibay na PCB ay isang solid at hindi nababaluktot na board na karaniwang gawa sa fiberglass (FR4) at epoxy resin. Ang mga board na ito ay nagbibigay ng suporta sa istruktura para sa mga elektronikong bahagi at pinapanatili ang kanilang hugis sa buong buhay ng device. Ang mga matibay na PCB ay mahalaga para sa mga device na nangangailangan ng katatagan at mataas na density ng bahagi, tulad ng mga desktop computer at pang-industriya na makinarya.
Mga Pangunahing Benepisyo ng Mga Matibay na PCB
Ang mga matibay na PCB ay nag-aalok ng ilang mga pakinabang para sa mga elektronikong disenyo. Ang mga ito ay cost-effective, lalo na para sa mass production, at nagbibigay ng mekanikal na katatagan, na ginagawa itong perpekto para sa mga static na application. Sinusuportahan ng kanilang istraktura ang paglalagay ng high-density na bahagi, na tinitiyak ang mahusay na paggamit ng espasyo. Bukod pa rito, ang mga karaniwang proseso ng pagmamanupaktura para sa mga matibay na PCB ay mahusay na naitatag, na humahantong sa mas mababang mga gastos sa produksyon.
Mga Karaniwang Aplikasyon ng Mga Matibay na PCB
Ang mga matibay na PCB ay malawakang ginagamit sa iba't ibang industriya, mula sa consumer electronics hanggang sa mga medikal na device. Binabalangkas ng talahanayan sa ibaba ang kanilang mga karaniwang aplikasyon, teknikal na detalye, at pangunahing pagsasaalang-alang upang makatulong na gabayan ang iyong proseso ng paggawa ng desisyon.
| Application Area |
Mga Halimbawa ng Device |
sa Teknikal na Detalye |
Mga Pagsasaalang-alang |
| Consumer Electronics |
Mga Telebisyon, Mga Desktop Computer |
Mataas na density ng bahagi, thermal stability hanggang 130°C, kayang suportahan ang mga multi-layer na disenyo (hanggang 30+ layer) |
Dapat na idinisenyo para sa static na paggamit, hindi angkop para sa baluktot o paggalaw |
| Mga Sistema ng Sasakyan |
Mga Control Module, Mga Sistema ng Infotainment |
Mataas na vibration resistance, temperature tolerance hanggang 125°C, sumusuporta sa mga siksik na circuit |
Kailangan ng matatag na disenyo para makayanan ang mga vibrations at pagbabago ng temperatura |
| Kagamitang Pang-industriya |
Makinarya, Robotics, Industrial Controller |
Maaaring suportahan ang malalaking bahagi, thermal dissipation hanggang 150°C, multi-layer na mga opsyon para sa mga kumplikadong circuit |
Tiyakin ang tibay sa ilalim ng mekanikal na stress, kadalasang nangangailangan ng kumplikadong pagpupulong |
| Mga Medical Device |
Mga Diagnostic Machine, Mga Medical Monitor |
Ang katatagan sa ilalim ng patuloy na paggamit, mataas na dalas ng pagganap, ay maaaring suportahan ang mabibigat na bahagi |
Nangangailangan ng mataas na pagiging maaasahan at mababang rate ng pagkabigo, kadalasan sa mga nakatigil na kapaligiran |
| Iba pang High-End Equipment |
Mga Bahagi ng Aerospace, Mga Sistemang Militar |
Kakayanin ang matinding temperatura, electromagnetic interference shielding, kadalasang multi-layered na mga disenyo |
Ginagamit sa malupit na kapaligiran na nangangailangan ng mataas na integridad at tibay ng signal |
Tip：Kapag pumipili ng isang matibay na PCB, tiyaking ang thermal stability at mekanikal na lakas ay nakakatugon sa mga kinakailangan ng application, lalo na sa mga kapaligiran na may mataas na vibrations o pagbabago ng temperatura.
Paggalugad ng mga Flexible na PCB

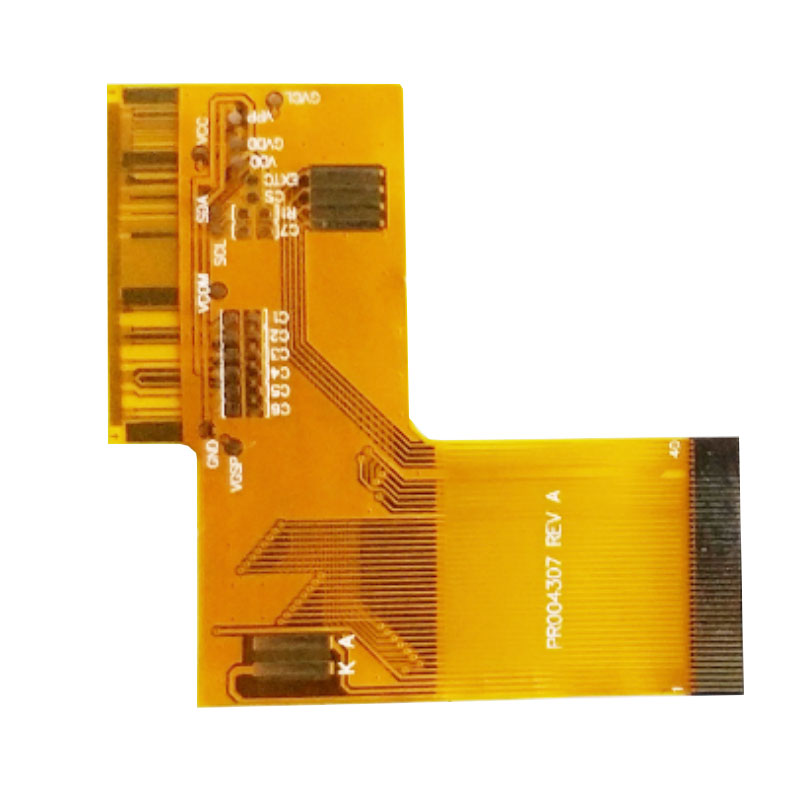

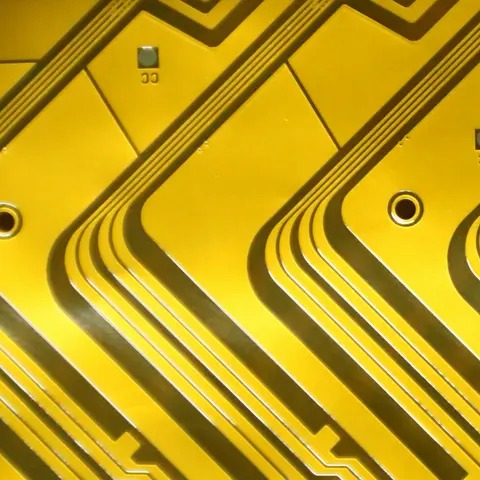

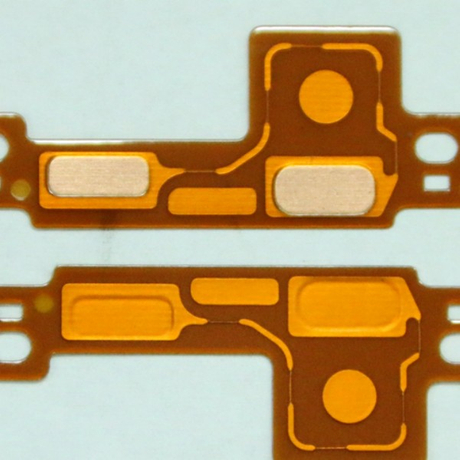

Ano ang isang Flexible PCB?
Ang mga nababaluktot na PCB ay ginawa mula sa manipis, nababaluktot na materyales gaya ng polyimide. Ang mga board na ito ay maaaring yumuko, i-twist, at tiklop, na ginagawa itong perpekto para sa mga application na nangangailangan ng dynamic na flexibility o mga compact na disenyo. Ang mga nababaluktot na PCB ay karaniwang ginagamit sa mga modernong device na kailangang magkasya sa masikip na espasyo o magtiis ng paggalaw, gaya ng mga naisusuot at medikal na implant.
Mga Pangunahing Benepisyo ng Mga Flexible na PCB
Ang mga nababaluktot na PCB ay nagbibigay ng mahusay na kahusayan sa espasyo at mas magaan kaysa sa mga matibay na PCB. Maaari silang hubugin sa mga 3D na hugis, na nagbibigay-daan para sa mas compact at kumplikadong mga disenyo. Ang kanilang kakayahang umangkop ay ginagawa silang lubos na matibay sa mga kapaligiran na may mga vibrations o madalas na paggalaw. Ang mga katangiang ito ay partikular na kapaki-pakinabang sa mga dynamic na aplikasyon kung saan ang katigasan ay isang kawalan.
Mga Karaniwang Aplikasyon ng Mga Flexible na PCB
Ang mga nababaluktot na PCB ay gumaganap ng isang mahalagang papel sa iba't ibang mga high-tech na aparato, lalo na sa mga naisusuot, mga medikal na aparato, at mga sistema ng sasakyan. Ang sumusunod na talahanayan ay binabalangkas ang kanilang mga aplikasyon, teknikal na mga detalye, at mga pangunahing pagsasaalang-alang upang matulungan kang maunawaan ang kanilang praktikal na paggamit sa disenyo.
| Application Area |
Mga Halimbawa ng Device |
sa Teknikal na Detalye |
Mga Pagsasaalang-alang |
| Nasusuot na Electronics |
Mga Smartwatch, Fitness Tracker |
Mababang timbang, kapal na kasingnipis ng 0.1mm, radius ng baluktot na hindi bababa sa 10x ng kapal ng materyal |
Tiyakin ang mga maaasahang koneksyon sa mga baluktot na lugar, iwasan ang pinsala |
| Mga Medical Device |
Mga Pacemaker, Catheter, Sensor |
Flexible na disenyo, mataas na temperatura resistensya, vibration resistance, karaniwang gawa mula sa polyimide (PI) |
Nangangailangan ng karagdagang proteksyon para sa pangmatagalang tibay |
| Mga Sistema ng Sasakyan |
Mga Automotive Sensor, Dashboard Display |
Mataas na temperatura tolerance, vibration-resistant na disenyo, operating temperatura hanggang sa 150°C+ |
Ang mga kadahilanan sa kapaligiran ay nakakaapekto sa pagganap, kinakailangan ang mataas na pagiging maaasahan |
| Consumer Electronics |
Mga Smartphone, Mga Camera |
Magaan na disenyo, nakakatipid sa espasyo, karaniwang 0.2mm-0.5mm ang kapal |
Dapat tugunan ang electromagnetic interference at thermal management |
| Iba pang Mga High-Tech na Device |
Mga Drone, Satellite Communication Equipment |
Mataas na integridad ng signal, mababang interference, dalas hanggang ilang GHz |
Tiyakin ang solidong koneksyon at mataas na dalas ang kalidad ng paghahatid ng signal |
Mga Rigid-Flex na PCB: Pinagsasama-sama ang Pinakamahusay sa Parehong Mundo
Ano ang isang Rigid-Flex PCB?
Pinagsasama ng mga rigid-flex na PCB ang parehong mahigpit at nababaluktot na mga seksyon sa loob ng isang board, na nag-aalok ng pinakamahusay sa parehong mundo. Ang mga ito ay partikular na kapaki-pakinabang sa mga aplikasyon kung saan ang mga tradisyonal na matibay na board ay kulang sa kinakailangang flexibility, o ang mga nababaluktot na PCB ay hindi makapagbibigay ng kinakailangang suporta sa istruktura. Pinagsasama ng mga rigid-flex na disenyo ang mekanikal na lakas ng mga rigid board na may kakayahang umangkop ng mga flexible circuit, na ginagawang perpekto ang mga ito para sa mga compact, high-performance na device tulad ng mga medical implant, aerospace component, at automotive sensor.
Mga Benepisyo ng Rigid-Flex PCB
Ang mga rigid-flex na PCB ay nakakatipid ng espasyo sa pamamagitan ng pag-aalis ng pangangailangan para sa mga connector at cable, na ginagawa itong perpekto para sa mga compact na application. Nag-aalok ang mga ito ng pinahusay na pagiging maaasahan sa pamamagitan ng pagbabawas ng bilang ng mga potensyal na puntos ng pagkabigo (tulad ng mga konektor) at pagpapagana ng mas mahusay na integridad ng signal. Ang mga board na ito ay kadalasang ginagamit sa mga application na may mataas na pagganap tulad ng aerospace at mga medikal na device kung saan kailangan ang higpit at flexibility.
Mga Pangunahing Pagsasaalang-alang sa Paggamit ng Mga Rigid-Flex na PCB
Ang pagiging kumplikado ng mga rigid-flex na PCB ay maaaring magpakita ng mga hamon sa panahon ng disenyo at pagmamanupaktura. Ang pagsasama ng parehong matibay at nababaluktot na mga bahagi ay nangangailangan ng maingat na pagpaplano, lalo na sa pamamahala ng mga thermal at mekanikal na stress sa iba't ibang seksyon. Ang mga espesyal na pagsasaalang-alang ay dapat ding ibigay sa paglipat sa pagitan ng matibay at nababaluktot na mga bahagi upang maiwasan ang mga potensyal na isyu sa integridad ng signal. Bagama't pinapataas nila ang oras at gastos sa disenyo, ang mga bentahe ng mas mataas na pagiging maaasahan, pagtitipid ng espasyo, at pagganap ay ginagawang sulit ang mga ito para sa mga aplikasyon sa mga kapaligirang may mataas na pagiging maaasahan.
Mga Pangunahing Pagkakaiba sa Pagitan ng Matigas at Flexible na mga PCB
Materyal at Istraktura
Ang mga matibay na PCB ay ginawa mula sa mga materyales tulad ng fiberglass (FR4), na nagbibigay ng matibay, hindi nababaluktot na istraktura na maaaring suportahan ang mabibigat na bahagi. Ang mga nababaluktot na PCB, sa kabilang banda, ay ginawa mula sa polyimide, na nagpapahintulot sa kanila na yumuko at umayon sa iba't ibang mga hugis. Ang pagkakaiba sa mga materyales ay nakakaapekto sa parehong mga proseso ng pagmamanupaktura at mga posibilidad sa disenyo, na may mga nababaluktot na PCB na nag-aalok ng higit na versatility sa mga tuntunin ng hugis at sukat.
Gastos at Paggawa
Ang mga matibay na PCB ay karaniwang mas abot-kaya upang makagawa dahil sa mga naitatag na proseso ng pagmamanupaktura at mga materyales na ginamit. Ang mga ito ay angkop para sa malakihang pagpapatakbo ng produksyon, na nagreresulta sa mas mababang gastos sa bawat yunit. Ang mga nababaluktot na PCB, gayunpaman, ay nangangailangan ng mga espesyal na materyales at mas kumplikadong mga diskarte sa pagmamanupaktura, na maaaring magpapataas ng mga gastos, lalo na para sa mga multi-layer na disenyo.
Pagganap at Katatagan
Ang mga matibay na PCB ay nagbibigay ng mataas na mekanikal na katatagan, na ginagawa itong perpekto para sa mga nakatigil na aplikasyon. Maaasahan ang mga ito sa mga kapaligiran na hindi nagsasangkot ng paggalaw o panginginig ng boses. Ang mga nababaluktot na PCB, sa kabaligtaran, ay mahusay sa mga dynamic na kapaligiran kung saan naroroon ang paggalaw o panginginig ng boses. Ang kanilang kakayahang makatiis sa baluktot, pagtiklop, at panginginig ng boses ay ginagawang mas matibay ang mga ito sa ilang partikular na mga aplikasyon, ngunit hindi sila ganoon katatag sa mga static na kapaligiran.
Paano Magpasya sa Pagitan ng Matigas at Flexible na mga PCB
Gastos kumpara sa Function
Ang desisyon sa pagitan ng matibay at nababaluktot na mga PCB ay kadalasang nagmumula sa pagbabalanse ng gastos at paggana. Kung ang iyong disenyo ay static at ang gastos ay isang pangunahing alalahanin, ang mga matibay na PCB ay ang mas matipid na opsyon. Gayunpaman, kung ang flexibility at compact na disenyo ay mas mahalaga, at pinahihintulutan ng badyet, ang mga flexible na PCB ay nag-aalok ng makabuluhang mga pakinabang sa mga tuntunin ng space-saving at adaptability.
Mga Limitasyon sa Space at Disenyo
Para sa mga device na may mahigpit na limitasyon sa espasyo, ang mga nababaluktot na PCB ay perpekto dahil maaari silang hubugin sa mga compact na hugis na hindi maaaring makuha ng mga matibay na PCB. Kung ang iyong disenyo ay nangangailangan ng isang mas tapat, matatag na istraktura, ang mga matibay na PCB ay mas angkop. Ang mga nababaluktot na PCB ay maaaring makatipid ng malaking espasyo, ngunit sa halaga ng isang mas kumplikadong proseso ng disenyo.
Mga Pangangailangan sa Kapaligiran at Katatagan
Ang mga flexible na PCB ay pinakaangkop para sa mga dynamic na kapaligiran kung saan ang device ay makakaranas ng paggalaw, panginginig ng boses, o malupit na mga kondisyon. Sa kabaligtaran, ang mga matibay na PCB ay mas mahusay para sa matatag, static na mga kapaligiran kung saan kailangan ang tibay nang hindi nangangailangan ng paggalaw. Ang pagpili ay higit na nakasalalay sa mga kondisyon ng operating ng device.
Paghahambing ng Pagganap sa Iba't ibang Industriya
Electronics at Consumer Goods
Ang mga matibay na PCB ay ang mapagpipilian para sa karamihan ng mga consumer electronics dahil sa kanilang pagiging abot-kaya at pagiging maaasahan sa mga matatag na aplikasyon. Ang mga nababaluktot na PCB, gayunpaman, ay mas gusto para sa mga compact at dynamic na device, tulad ng mga naisusuot, kung saan ang kanilang magaan at kakayahang umangkop ay nagbibigay ng isang makabuluhang gilid.
Mga Medical Device
Sa larangang medikal, ang mga flexible na PCB ay kadalasang ginagamit para sa mga device na nangangailangan ng mga compact, nababaluktot na disenyo, gaya ng mga pacemaker at diagnostic tool. Gayunpaman, ang mga matibay na PCB ay matatagpuan sa mga medikal na kagamitan na kailangang makatiis ng pangmatagalang paggamit sa mga matatag na kapaligiran, tulad ng mga imaging device.
Automotive at Aerospace
Ang mga rigid-flex na PCB ay karaniwang ginagamit sa aerospace at automotive na mga application kung saan ang parehong flexibility at stability ay kinakailangan. Ang mga kapaligirang ito ay madalas na nangangailangan ng parehong mataas na pagiging maaasahan at ang kakayahang magkasya sa mga kumplikadong hugis, na ginagawang ang mga rigid-flex na PCB ang mainam na pagpipilian para sa mga naturang hinihingi na sektor.
Mga Tip sa Disenyo para sa Pag-optimize ng Pagganap ng PCB
Planuhin ang Iyong Layer Stack-Up nang Maaga
Kapag nagdidisenyo ng mga matibay o nababaluktot na PCB, ang maagang pagpaplano ng layer stack-up ay kritikal para sa pamamahala ng impedance at pagtiyak ng pinakamainam na integridad ng signal. Maingat na pumili ng mga materyales at pagsasaayos ng layer upang mabawasan ang cross-talk at pagkawala ng signal, lalo na sa mga high-frequency na application. Para sa mga high-speed na disenyo, gumamit ng mga controlled impedance layer at magplano sa pamamagitan ng mga lokasyon upang maiwasan ang pagkasira ng signal. Ang mga advanced na diskarte tulad ng mga disenyo ng microvia at differential pair routing ay maaaring higit na mapahusay ang performance, lalo na para sa mga high-speed digital circuit.
Bawasan ang Bending Stress sa Flex Designs
Sa flexible na disenyo ng PCB, ang pagliit ng bending stress ay mahalaga upang maiwasan ang maagang pagkabigo. Tiyaking mas malaki ang radius ng baluktot kaysa sa kapal ng PCB, karaniwang 10-15 beses ang kapal ng materyal, upang maiwasan ang pinsala sa mga bakas at vias. Dapat ding maingat na piliin ang coverlay para sa flexibility at proteksyon, na binabawasan ang panganib ng pag-crack. Upang mapahaba ang habang-buhay ng mga nababaluktot na PCB, gumamit ng reinforcement sa mga lugar na napapailalim sa madalas na paggalaw, tulad ng mga magkasanib na lokasyon, upang mapanatili ang kanilang mekanikal na integridad.
Subukan ang Integridad ng Signal
Ang pagtulad sa integridad ng signal ay isang mahalagang hakbang sa disenyo ng PCB, lalo na para sa mga high-speed na application. Para sa parehong matibay at nababaluktot na mga PCB, gayahin ang high-frequency na pag-uugali upang matukoy at mabawasan ang potensyal na pagkawala ng signal at pagmuni-muni. Sa mga rigid-flex na PCB, ang paglipat sa pagitan ng mahigpit at nababaluktot na mga seksyon ay dapat na maingat na pag-aralan para sa impedance mismatch, na maaaring magdulot ng pagkasira ng pagganap. Gumamit ng mga tool tulad ng 3D EM simulation software upang mahulaan at matugunan ang mga isyu tulad ng crosstalk at return loss bago ang pagmamanupaktura upang matiyak ang maaasahang pagganap.
Konklusyon
Kapag pumipili sa pagitan ng Rigid PCB vs. Flexible PCB, mahalagang suriin ang mga partikular na kinakailangan ng iyong proyekto. Ang mga matibay na PCB ay nagbibigay ng tibay at pagiging epektibo sa gastos para sa mga static na aplikasyon, habang ang mga Flexible na PCB ay mahusay sa mga dynamic at compact na disenyo. Para sa mga proyektong nangangailangan ng parehong flexibility at rigidity, ang Rigid-Flex PCBs ay nag-aalok ng perpektong hybrid na solusyon, kahit na sa mas mataas na halaga. Isaalang-alang ang espasyo, gastos, at tibay upang gawin ang pinakamahusay na pagpipilian para sa iyong mga pangangailangan. Nag-aalok ang HECTACH ng mga de-kalidad na solusyon sa PCB, tinitiyak na ang iyong disenyo ay parehong maaasahan at mahusay, na nakakatugon sa mga natatanging pangangailangan ng iyong proyekto.
FAQ
Q: Ano ang pagkakaiba sa pagitan ng Rigid PCB kumpara sa Flexible PCB?
A: Ang mga matibay na PCB ay hindi nababaluktot at nagbibigay ng suporta sa istruktura para sa mabibigat na bahagi, habang ang mga Flexible na PCB ay ginawa mula sa mga nababaluktot na materyales, na nag-aalok ng flexibility at mga pagpipilian sa compact na disenyo para sa mga dynamic na application.
T: Kailan ko dapat piliin ang Rigid PCB kumpara sa Flexible PCB?
A: Pumili ng Mga Rigid PCB para sa stability, cost-effectiveness, at high-density na mga application, habang ang Flexible PCB ay perpekto para sa mga application na nangangailangan ng space-saving, adaptability, at durability sa mga dynamic na kapaligiran.
T: Mas mahal ba ang Rigid PCB vs. Flexible PCB?
A: Ang mga matibay na PCB ay karaniwang mas abot-kaya upang makagawa dahil sa mas simpleng proseso ng pagmamanupaktura, habang ang mga Flexible na PCB ay mas mahal dahil sa mga advanced na materyales at kumplikadong mga diskarte sa produksyon.
Q: Maaari bang gamitin ang Rigid PCB vs. Flexible PCB sa mga medikal na device?
A: Oo, ang parehong uri ay maaaring gamitin sa mga medikal na kagamitan. Ang mga matibay na PCB ay karaniwan sa mga stable na kagamitan, habang ang mga Flexible na PCB ay mas gusto para sa mga compact, wearable na medikal na device.
