Bevezetés
A megfelelő PCB (nyomtatott áramköri lap) kiválasztása a projekthez elengedhetetlen az optimális teljesítmény és költséghatékonyság biztosítása érdekében. Mindkét A merev NYÁK-val szemben a rugalmas PCB-k népszerűek az elektronikai iparban, mindegyiknek külön előnyei vannak. Ebben a cikkben megvizsgáljuk a merev NYÁK és a rugalmas NYÁK közötti fő különbségeket, és segít meghatározni, hogy melyik a legmegfelelőbb az Ön igényeinek jellemzői és előnyei alapján.
A merev PCB-k megértése
Mi az a merev PCB?
A merev PCB egy szilárd és rugalmatlan tábla, amely jellemzően üvegszálból (FR4) és epoxigyantából készül. Ezek a táblák szerkezeti támogatást nyújtanak az elektronikus alkatrészeknek, és megőrzik alakjukat a készülék teljes élettartama alatt. A merev PCB-k elengedhetetlenek a stabilitást és nagy alkatrészsűrűséget igénylő eszközökhöz, például asztali számítógépekhez és ipari gépekhez.
A merev PCB-k fő előnyei
A merev nyomtatott áramköri lapok számos előnyt kínálnak az elektronikai tervezéshez. Költséghatékonyak, különösen tömeggyártás esetén, és mechanikai stabilitást biztosítanak, így ideálisak statikus alkalmazásokhoz. Szerkezetük támogatja a nagy sűrűségű alkatrészek elhelyezését, biztosítva a hatékony helykihasználást. Ezenkívül a merev PCB-k szabványos gyártási folyamatai jól beváltak, ami alacsonyabb gyártási költségeket eredményez.
A merev PCB-k általános alkalmazásai
A merev PCB-ket széles körben használják különféle iparágakban, a fogyasztói elektronikától az orvosi eszközökig. Az alábbi táblázat felvázolja ezek általános alkalmazását, műszaki specifikációit és a döntéshozatali folyamatot segítő legfontosabb szempontokat.
| Alkalmazási terület |
Eszközpéldák |
Műszaki specifikációk |
Megfontolások |
| Szórakoztató elektronika |
Televíziók, asztali számítógépek |
Nagy alkatrészsűrűség, hőstabilitás 130°C-ig, többrétegű kialakítást is támogat (akár 30+ réteg) |
Statikus használatra kell tervezni, hajlításra vagy mozgásra nem alkalmas |
| Autóipari rendszerek |
Vezérlőmodulok, Infotainment rendszerek |
Nagy rezgésállóság, 125°C-os hőmérséklettűrés, sűrű áramkörök támogatása |
Robusztus kialakítást igényel a rezgések és a hőmérséklet-ingadozások elviseléséhez |
| Ipari berendezések |
Gépek, robotok, ipari vezérlők |
Támogatja a nagy alkatrészeket, a hőelvezetést 150 °C-ig, a többrétegű opciókat összetett áramkörökhöz |
Biztosítja a tartósságot mechanikai igénybevétel mellett is, gyakran bonyolult összeszerelést igényel |
| Orvosi eszközök |
Diagnosztikai gépek, orvosi monitorok |
Stabilitás állandó használat mellett, nagyfrekvenciás teljesítmény, nehéz alkatrészeket támogat |
Nagy megbízhatóságot és alacsony meghibásodási arányt igényel, gyakran álló környezetben |
| Egyéb csúcsminőségű berendezések |
Repülőgép-alkatrészek, katonai rendszerek |
Szélsőséges hőmérsékleteket, elektromágneses interferencia árnyékolást, gyakran többrétegű kialakítást is képes kezelni |
Nagy jelintegritást és tartósságot igénylő zord környezetben használják |
Tipp: Merev nyomtatott áramköri lap kiválasztásakor ügyeljen arra, hogy a hőstabilitás és a mechanikai szilárdság megfeleljen az alkalmazás követelményeinek, különösen nagy vibrációjú vagy hőmérséklet-ingadozású környezetben.
Flexibilis PCB-k felfedezése

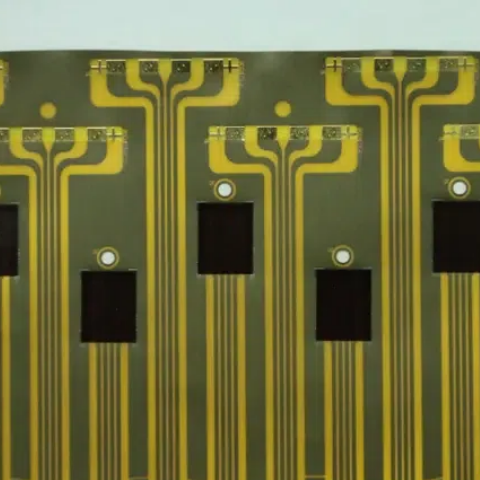

Mi az a rugalmas PCB?
A rugalmas PCB-k vékony, hajlítható anyagokból, például poliimidből készülnek. Ezek a táblák hajlíthatók, csavarodhatnak és hajtogathatók, így ideálisak dinamikus rugalmasságot vagy kompakt kialakítást igénylő alkalmazásokhoz. A rugalmas PCB-ket általában olyan modern eszközökben használják, amelyeknek szűk helyekre kell illeszkedniük, vagy el kell viselniük a mozgást, például hordható eszközökben és orvosi implantátumokban.
A rugalmas PCB-k fő előnyei
A rugalmas PCB-k kiváló helyhatékonyságot biztosítanak, és lényegesen könnyebbek, mint a merev PCB-k. 3D-s formákká formázhatók, ami kompaktabb és összetettebb kialakítást tesz lehetővé. Rugalmasságuk rendkívül tartóssá teszi őket rezgéssel vagy gyakori mozgással járó környezetben. Ezek a jellemzők különösen előnyösek dinamikus alkalmazásokban, ahol a merevség hátrányt jelent.
A rugalmas PCB-k általános alkalmazásai
A rugalmas PCB-k döntő szerepet játszanak a különféle csúcstechnológiás eszközökben, különösen a hordható eszközökben, az orvosi eszközökben és az autóipari rendszerekben. Az alábbi táblázat felvázolja azok alkalmazását, műszaki specifikációit és a legfontosabb szempontokat, amelyek segítenek megérteni gyakorlati felhasználásukat a tervezésben.
| Alkalmazási terület |
Eszközpéldák |
Műszaki specifikációk |
Megfontolások |
| Viselhető elektronika |
Okosórák, Fitness Trackerek |
Kis súly, 0,1 mm-es vastagság, a hajlítási sugár legalább 10-szerese az anyagvastagságnak |
Biztosítsa a megbízható csatlakozásokat a hajlított területeken, elkerülje a sérüléseket |
| Orvosi eszközök |
Pacemakerek, katéterek, érzékelők |
Rugalmas kialakítás, magas hőmérséklet-állóság, rezgésállóság, általában poliimidből (PI) |
További védelmet igényel a hosszú távú tartósság érdekében |
| Autóipari rendszerek |
Autóipari érzékelők, műszerfali kijelzők |
Magas hőmérséklettűrés, rezgésálló kialakítás, üzemi hőmérséklet 150°C+-ig |
A környezeti tényezők befolyásolják a teljesítményt, nagy megbízhatóság szükséges |
| Szórakoztató elektronika |
Okostelefonok, fényképezőgépek |
Könnyű kialakítás, helytakarékos, vastagsága jellemzően 0,2-0,5 mm |
Foglalkoznia kell az elektromágneses interferenciával és a hőkezeléssel |
| Egyéb high-tech eszközök |
Drónok, műholdas kommunikációs berendezések |
Magas jelintegritás, alacsony interferencia, akár több GHz-es frekvencia |
Biztosítsa a szilárd kapcsolatokat és a magas frekvenciájú jelátviteli minőséget |
Rigid-Flex PCB-k: A két világ legjobbjait ötvözi
Mi az a Rigid-Flex PCB?
A merev flexibilis nyomtatott áramköri lapok merev és rugalmas részeket is integrálnak egyetlen kártyába, így mindkét világból a legjobbat kínálják. Különösen előnyösek olyan alkalmazásokban, ahol a hagyományos merev táblák nem rendelkeznek a szükséges rugalmassággal, vagy a rugalmas PCB-k nem tudják biztosítani a szükséges szerkezeti támogatást. A merev-flex kialakítások egyesítik a merev táblák mechanikai szilárdságát a rugalmas áramkörök alkalmazkodóképességével, így ideálisak kompakt, nagy teljesítményű eszközökhöz, például orvosi implantátumokhoz, repülőgép-alkatrészekhez és autóipari érzékelőkhöz.
A Rigid-Flex PCB-k előnyei
A merev-flex PCB-k helyet takarítanak meg, mivel nincs szükség csatlakozókra és kábelekre, így ideálisak kompakt alkalmazásokhoz. Megnövelt megbízhatóságot kínálnak azáltal, hogy csökkentik a lehetséges meghibásodási pontok (például csatlakozók) számát, és jobb jelintegritást tesznek lehetővé. Ezeket a táblákat gyakran használják olyan nagy teljesítményű alkalmazásokban, mint a repülőgépipar és az orvosi eszközök, ahol mind a merevség, mind a rugalmasság szükséges.
Főbb szempontok a merev-flexes nyomtatott áramköri lapok használatához
A merev-flex PCB-k összetettsége kihívásokat jelenthet a tervezés és a gyártás során. Mind a merev, mind a rugalmas alkatrészek integrálása gondos tervezést igényel, különösen a különböző szakaszokon jelentkező hő- és mechanikai igénybevételek kezelésekor. Különös figyelmet kell fordítani a merev és rugalmas részek közötti átmenetre is, hogy elkerüljük a lehetséges jelintegritási problémákat. Noha megnövelik a tervezési időt és költséget, a megnövekedett megbízhatóság, helytakarékosság és teljesítmény előnyei miatt érdemes a nagy megbízhatóságú környezetben történő alkalmazásokhoz.
Főbb különbségek a merev és a rugalmas PCB-k között
Anyag és szerkezet
A merev NYÁK-ok olyan anyagokból készülnek, mint az üvegszál (FR4), amelyek erős, rugalmatlan szerkezetet biztosítanak, amely el tudja tartani a nehéz alkatrészeket. A flexibilis PCB-k viszont poliimidből készülnek, ami lehetővé teszi, hogy hajlítsanak és különböző formákhoz alkalmazkodjanak. Az anyagok különbsége a gyártási folyamatokat és a tervezési lehetőségeket egyaránt érinti, a rugalmas nyomtatott áramköri lapok sokoldalúbb formát és méretet kínálnak.
Költség és gyártás
A merev PCB-k előállítása általában megfizethetőbb a bevett gyártási eljárások és a felhasznált anyagok miatt. Kiválóan alkalmasak nagyüzemi gyártásra, ami alacsonyabb egységköltséget eredményez. A rugalmas PCB-k azonban speciális anyagokat és bonyolultabb gyártási technikákat igényelnek, ami megnövelheti a költségeket, különösen a többrétegű tervezések esetében.
Teljesítmény és tartósság
A merev PCB-k nagy mechanikai stabilitást biztosítanak, így ideálisak helyhez kötött alkalmazásokhoz. Megbízhatóak olyan környezetben, ahol nincs mozgás vagy vibráció. A rugalmas PCB-k ezzel szemben kiválóan teljesítenek olyan dinamikus környezetben, ahol mozgás vagy vibráció van jelen. Hajlításnak, összehajtásnak és vibrációnak ellenálló képességük bizonyos alkalmazásokban tartósabbá teszi őket, de statikus környezetben nem olyan robusztusak.
Hogyan döntsünk a merev és a rugalmas PCB-k között
Költség kontra funkció
A merev és a rugalmas PCB-k közötti döntés gyakran a költségek és a funkcionalitás egyensúlyán múlik. Ha a tervezés statikus, és a költség az elsődleges szempont, a merev PCB-k a gazdaságosabb megoldás. Ha azonban a rugalmasság és a kompakt kialakítás fontosabb, és a költségvetés megengedi, a rugalmas PCB-k jelentős előnyöket kínálnak a helytakarékosság és az alkalmazkodóképesség szempontjából.
Helyi és tervezési korlátok
Szigorú helyszűkülettel rendelkező eszközök esetén a rugalmas NYÁK-ok ideálisak, mert olyan kompakt formákba önthetők, amelyeket merev PCB-kkel nem lehet elérni. Ha a tervezés egyszerűbb, stabilabb szerkezetet igényel, a merev PCB-k jobban megfelelnek. A rugalmas PCB-k jelentős helyet takaríthatnak meg, de bonyolultabb tervezési folyamat árán.
Környezetvédelmi és tartóssági igények
A rugalmas PCB-k a legmegfelelőbbek olyan dinamikus környezetekben, ahol az eszköz mozgást, vibrációt vagy zord körülményeket tapasztal. Ezzel szemben a merev PCB-k jobbak a stabil, statikus környezetekben, ahol tartósságra van szükség, mozgás nélkül. A választás nagymértékben függ a készülék működési körülményeitől.
Különböző iparágak teljesítményének összehasonlítása
Elektronika és fogyasztási cikkek
A merev nyomtatott áramköri lapok a legtöbb fogyasztói elektronika számára a legjobb választás, mivel megfizethetőek és megbízhatóak a stabil alkalmazásokban. A flexibilis PCB-ket azonban előnyben részesítik a kompakt és dinamikus eszközökhöz, például viselhető eszközökhöz, ahol könnyű súlyuk és alkalmazkodóképességük jelentős előnyt jelent.
Orvosi eszközök
Az orvostudományban a rugalmas PCB-ket gyakran használják olyan eszközökhöz, amelyek kompakt, hajlítható kialakítást igényelnek, például pacemakerek és diagnosztikai eszközök. A merev PCB-k azonban megtalálhatók az orvosi berendezésekben, amelyeknek ki kell bírniuk a hosszú távú használatot stabil környezetben, például képalkotó eszközökben.
Autóipar és repülőgépipar
A merev-flex PCB-ket általában repülési és autóipari alkalmazásokban használják, ahol a rugalmasság és a stabilitás egyaránt szükséges. Ezek a környezetek gyakran megkövetelik a nagy megbízhatóságot és az összetett formákhoz való illeszkedést, így a merev-flex PCB-k ideális választások az ilyen igényes szektorok számára.
Tervezési tippek a nyomtatott áramköri lapok teljesítményének optimalizálásához
Tervezze meg korán rétegfelhalmozását
Merev vagy rugalmas PCB-k tervezésekor a rétegfelépítés korai tervezése kritikus fontosságú az impedancia kezeléséhez és az optimális jelintegritás biztosításához. Gondosan válassza ki az anyagokat és a rétegelrendezést az áthallás és a jelveszteség minimalizálása érdekében, különösen a nagyfrekvenciás alkalmazásoknál. Nagy sebességű tervezéseknél használjon ellenőrzött impedanciarétegeket, és tervezze meg a helyeket, hogy megakadályozza a jel romlását. Az olyan fejlett technikák, mint a microvia-tervek és a differenciálpár-routing tovább javíthatják a teljesítményt, különösen a nagy sebességű digitális áramkörök esetében.
Minimalizálja a hajlítási feszültséget a Flex kivitelben
A rugalmas NYÁK-tervezésben a hajlítási feszültség minimalizálása létfontosságú a korai meghibásodás megelőzéséhez. Győződjön meg arról, hogy a hajlítási sugár lényegesen nagyobb, mint a nyomtatott áramkör vastagsága, jellemzően az anyagvastagság 10-15-szöröse, hogy elkerülje a nyomok és átmenők károsodását. A fedőréteget is gondosan meg kell választani a rugalmasság és a védelem érdekében, csökkentve a repedés kockázatát. A rugalmas PCB-k élettartamának meghosszabbítása érdekében használjon erősítést a gyakori mozgásnak kitett területeken, például az illesztési helyeken, hogy megőrizze mechanikai integritásukat.
Tesztelje a jel integritását
A jel integritásának szimulálása elengedhetetlen lépés a NYÁK-tervezésben, különösen a nagy sebességű alkalmazásoknál. Mind a merev, mind a rugalmas PCB-k esetében szimulálja a nagyfrekvenciás viselkedést, hogy azonosítsa és csökkentse a lehetséges jelveszteséget és visszaverődést. A merev-flex nyomtatott áramköri lapoknál a merev és a rugalmas szakaszok közötti átmenetet gondosan elemezni kell az impedancia eltérése szempontjából, ami a teljesítmény romlását okozhatja. Használjon olyan eszközöket, mint a 3D EM szimulációs szoftver, hogy előre jelezze és kezelje az olyan problémákat, mint az áthallás és a visszatérési veszteség a gyártás előtt a megbízható teljesítmény biztosítása érdekében.
Következtetés
A merev NYÁK és a rugalmas PCB közötti választás során elengedhetetlen, hogy értékelje projektje specifikus követelményeit. A merev PCB-k tartósságot és költséghatékonyságot biztosítanak a statikus alkalmazásokhoz, míg a rugalmas PCB-k dinamikus, kompakt kialakításukban jeleskednek. A rugalmasságot és merevséget egyaránt igénylő projektekhez a Rigid-Flex PCB-k ideális hibrid megoldást kínálnak, bár magasabb költséggel. Mérlegelje a helyet, a költségeket és a tartósságot, hogy az igényeinek leginkább megfelelőt válassza. A HECTACH kiváló minőségű NYÁK-megoldásokat kínál, amelyek biztosítják, hogy tervezése megbízható és hatékony legyen, és megfeleljen a projekt egyedi igényeinek.
GYIK
K: Mi a különbség a merev PCB és a rugalmas PCB között?
V: A merev PCB-k rugalmatlanok, és szerkezeti támogatást nyújtanak a nehéz alkatrészekhez, míg a Flexible PCB-k hajlítható anyagokból készülnek, így rugalmasságot és kompakt tervezési lehetőségeket kínálnak a dinamikus alkalmazásokhoz.
K: Mikor válasszam a merev PCB-t a rugalmas PCB-vel szemben?
V: Válassza a merev PCB-ket a stabilitás, a költséghatékonyság és a nagy sűrűségű alkalmazások érdekében, míg a rugalmas PCB-k ideálisak olyan alkalmazásokhoz, amelyek helytakarékos, alkalmazkodóképességet és tartósságot igényelnek dinamikus környezetben.
K: Drágábbak a merev PCB a rugalmas PCB-k?
V: A merev PCB-k előállítása általában kedvezőbb az egyszerűbb gyártási folyamatok miatt, míg a rugalmas PCB-k drágábbak a fejlett anyagok és az összetett gyártási technikák miatt.
K: Használható-e a merev PCB és a rugalmas PCB orvosi eszközökben?
V: Igen, mindkét típus használható orvosi eszközökben. A merev PCB-k általánosak a stabil berendezésekben, míg a rugalmas PCB-ket részesítik előnyben a kompakt, hordható orvosi eszközökben.
