Wat is die verskil tussen buigsame en rigiede PCB?

Inhoud

1. Inleiding

2. Wat is 'n rigiede PCB?

3. Wat is 'n buigsame PCB?

4. Sleutelverskille tussen buigsame en rigiede PCB's

5. Voordele van buigsame PCB's bo rigiede PCB's

6. Toepassings van buigsame en rigiede PCB's

7. Uitdagings van die gebruik van buigsame PCB's

8. Gevolgtrekking

9. Gereelde vrae

Inleiding

Die evolusie van gedrukte stroombaanborde (PCB's) het innoverende oplossings vir verskeie industrieë teweeggebring, aangedryf deur die behoefte aan beter werkverrigting, veelsydigheid en miniaturisering. Twee sleuteltipes PCB's - buigsame PCB's en rigiede PCB's - word dikwels in verskillende toepassings gebruik op grond van hul spesifieke eienskappe. Hierdie borde is noodsaaklike komponente in elektroniese toestelle, met elke tipe wat duidelike voordele bied, afhangende van die vereistes van die produk.

Hierdie artikel ondersoek die verskille tussen buigsame en rigiede PCB's, met die fokus op hul strukturele, materiaal- en toepassingsgebaseerde onderskeidings. Om hierdie verskille te verstaan, kan vervaardigers en ingenieurs help om die regte tipe PCB vir hul projekte te kies, of dit nou is vir 'n hoëfrekwensietoepassing, 'n pasgemaakte ontwerp of 'n produk wat hoë duursaamheid vereis.

Wat is 'n rigiede PCB?

Rigiede PCB's is die tradisionele tipe gedrukte stroombaanborde wat algemeen in elektronika aangetref word. Hulle bestaan ​​uit 'n soliede basis, tipies gemaak van veselglas of ander duursame materiale, wat nie buigsaam of buigbaar is nie. Hierdie borde word dikwels gebruik in standaard verbruikerselektronika, industriële toerusting en rekenaars.

Die kernstruktuur van 'n rigiede PCB bestaan ​​uit verskeie lae, insluitend 'n koperlaag vir elektriese geleiding, 'n isolerende laag en 'n beskermende laag wat korrosie en meganiese skade voorkom. Rigiede PCB's is stewig, betroubaar en makliker om in groot hoeveelhede te vervaardig, wat dit 'n koste-effektiewe oplossing maak vir baie standaard elektroniese toepassings.

Sleutel kenmerke van rigiede PCB's:

• Duursaamheid : Rigiede PCB's is ontwerp om strawwe omgewings en fisiese spanning te weerstaan.

• Koste-effektiwiteit : As gevolg van hul gestandaardiseerde vervaardigingsprosesse, is rigiede PCB's oor die algemeen meer bekostigbaar.

• Toepassings : algemeen in verbruikerselektronika, motorstelsels, rekenaars en mediese toestelle.

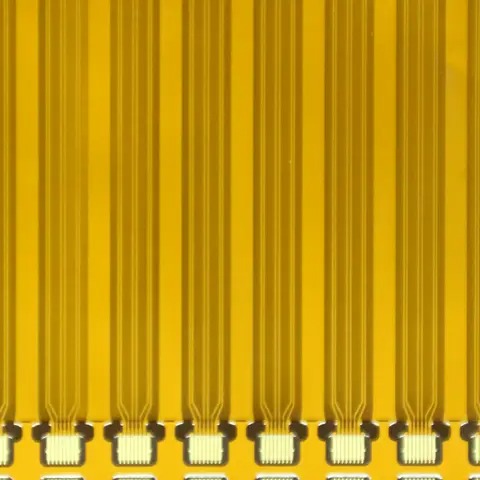

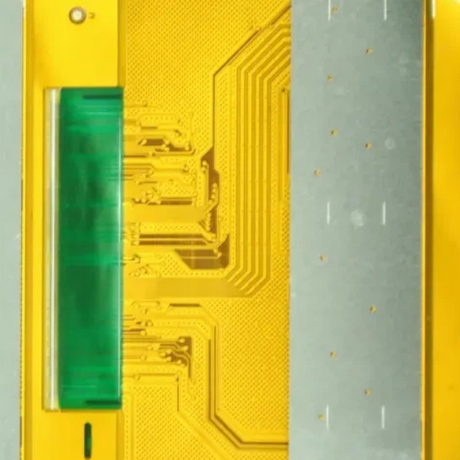

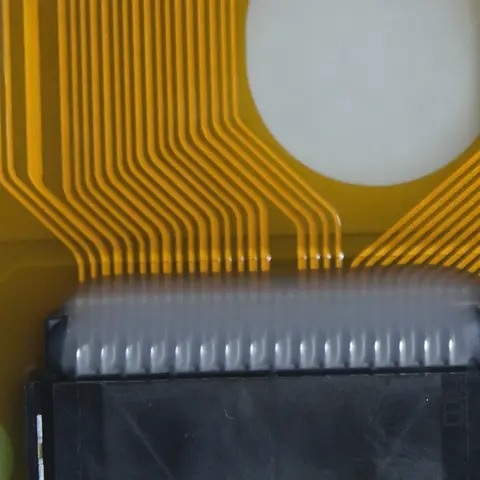

Wat is 'n buigsame PCB?

Daarteenoor buigsame PCB's is dit ontwerp om te buig, draai en aan te pas by die vorm van die toestel waarin hulle geïnstalleer is. Hierdie planke gebruik buigsame substrate, tipies gemaak van materiale soos poliimied of poliëster, wat dit toelaat om maklik gevorm te word. Buigsame PCB's word algemeen gebruik in kompakte en hoëprestasie elektroniese toestelle wat buigsaamheid in hul ontwerp vereis, soos slimfone, draagbare elektronika en mediese toerusting.

Een van die belangrikste voordele van buigsame PCB's is hul vermoë om die behoefte aan bedrading te verminder, wat op sy beurt ruimtevereistes verminder, werkverrigting verbeter en die algehele vormfaktor van die toestel verbeter.

Sleutelkenmerke van buigsame PCB's:

• Buigsaamheid : Buigsame PCB's kan gebuig, gevou en gedraai word, wat meer kreatiewe ontwerpe moontlik maak.

• Ruimtebesparend : Dit maak die vermindering van komponentgrootte en ontwerpkompleksiteit in kompakte elektronika moontlik.

• Hoë werkverrigting : Buigsame PCB's is ideaal vir toepassings wat hoëdigtheidkringe, duursaamheid en minimale seinverlies vereis.

Sleutelverskille tussen buigsame en rigiede PCB's

Buigsaamheid en strukturele verskille

Die mees voor die hand liggende verskil tussen rigiede PCB's en buigsame PCB's is hul buigsaamheid. Rigiede PCB's is ontwerp om 'n vaste, onbeweegbare vorm te handhaaf, wat hulle ideaal maak vir gebruik in situasies waar die stroombaan staties sal bly. Buigsame PCB's , aan die ander kant, word gemaak om gebuig of gedraai te word sonder om te breek, wat 'n duidelike voordeel bied in kompakte toestelle of waar beperkte spasie 'n bekommernis is.

Terwyl rigiede PCB's dikwels gebruik word in situasies waar die stroombaan se posisie en vorm vas is, is buigsame PCB's 'n goeie keuse vir toepassings waar die PCB by sy omgewing moet aanpas. Buigsame PCB's word byvoorbeeld algemeen gebruik in wearables , waar die PCB moet pas by die pols se vorm.

Kenmerk	rigiede PCB	buigsame PCB
Buigsaamheid	Geen buigsaamheid nie	Buigsaam, buigbaar
Vorm	Vaste	Verstelbaar, inpasbaar
Gebruik in kompakte toestelle	Minder geskik	Ideaal vir stywe spasies
Duursaamheid	Hoog, maar onbuigsaam	Hoog, buigsaam

Materiaalsamestelling en vervaardigingsproses

Die materiale wat in rigiede PCB's gebruik word , is oor die algemeen meer rigied en duursaam, soos veselglas-gebaseerde saamgestelde materiale (FR4) en epoksieharse. Hierdie materiale bied goeie meganiese sterkte en stabiliteit, wat rigiede PCB's ideaal maak vir hoë-spanning toepassings.

Aan die ander kant word buigsame PCB's gemaak van meer buigsame materiale, soos poliimied of poliëster . Hierdie materiale bied die buigsaamheid wat nodig is vir die bord om te buig sonder om sy elektriese eienskappe in te boet. Die vervaardigingsproses vir buigsame PCB's is meer kompleks, wat presiese beheer vereis om te verseker dat die buigsaamheid nie inmeng met die funksionaliteit of duursaamheid van die stroombane nie.

Voordele van buigsame PCB's bo rigiede PCB's

Pasgemaakte buigsame PCB-ontwerp

Een van die belangrikste voordele van buigsame PCB's is hul vermoë om spesiaal ontwerp te word om by spesifieke vorms en groottes te pas. Of dit nou vir verbruikerselektronika, mediese toestelle of lugvaarttoepassings is, Pasgemaakte buigsame PCB-ontwerp stel ingenieurs in staat om hoogs pasgemaakte oplossings te skep wat aan unieke vereistes voldoen. Hierdie aanpassing maak voorsiening vir die integrasie van stroombane in kompakte ruimtes wat rigiede PCB's nie sal akkommodeer nie.

Buigsame PCB vir hoëfrekwensietoepassings

Nog 'n voordeel is dat buigsame PCB's dikwels beter presteer in hoëfrekwensietoepassings. Hierdie borde kan ontwerp word met lae-verlies materiale en geoptimaliseerde ontwerpe om minimale seindegradasie te verseker. Buigsame PCB met lae seinverlies is veral belangrik in kommunikasietoerusting, data-oordrag en hoëspoed digitale stroombane.

Boonop is buigsame PCB met hoë termiese geleidingsvermoë ontwerp om hitteafvoer in elektronika te hanteer, wat dit geskik maak vir hoëkragtoestelle wat temperatuur meer doeltreffend moet bestuur.

Toepassings van buigsame en rigiede PCB's

Waar buigsame PCB's skyn

Buigsame PCB's is veral nuttig in toepassings waar ruimte, gewig en ontwerp buigsaamheid van kritieke belang is. Toestelle soos slimfone , draagbare en mediese inplantings vereis die buigsaamheid en klein vormfaktor wat buigsame PCB's bied. Boonop verseker buigsame PCB met hoë duursaamheid dat hierdie borde die slytasie van alledaagse gebruik kan hanteer sonder om prestasie in te boet.

Rigiede PCB's in industriële en verbruikerselektronika

Daarteenoor word rigiede PCB's verkies in toepassings waar die stroombaan in een posisie vas moet bly, soos in TV's , rekenaars en motorstelsels . Rigiede PCB's word tipies gebruik in omgewings waar die elektroniese komponente minder geneig is om beweging of buiging te ondergaan.

Uitdagings van die gebruik van buigsame PCB's

Ten spyte van hul voordele, kom buigsame PCB's wel met uitdagings. Hul vervaardigingsproses kan duurder wees as gevolg van die gespesialiseerde materiale en ontwerpvereistes. Daarbenewens, terwyl buigsame PCB's ongelooflik duursaam is, kan hul langtermyn prestasie beïnvloed word deur faktore soos herhaalde buiging en blootstelling aan uiterste toestande.

Gevolgtrekking

Die keuse tussen buigsame PCB's en rigiede PCB's hang grootliks af van die spesifieke behoeftes van die toepassing. Buigsame PCB's bied merkwaardige veelsydigheid, ruimtebesparende ontwerpe en die vermoë om hoëfrekwensietoepassings te hanteer, terwyl rigiede PCB's meer koste-effektief, duursaam en ideaal is vir standaard elektronika. Om die belangrikste verskille tussen hierdie twee tipes PCB's te verstaan, stel vervaardigers en ingenieurs in staat om ingeligte besluite te neem wat produkprestasie, grootte en koste kan beïnvloed.

Gereelde vrae

V1: Kan buigsame PCB's in hoëfrekwensiekringe gebruik word?
Ja, buigsame PCB's is uiters geskik vir hoëfrekwensietoepassings as gevolg van hul lae seinverlies en vermoë om hoëspoed-data-oordrag effektief te hanteer.

V2: Is buigsame PCB's duurder as rigiede PCB's?
Oor die algemeen, ja. Die vervaardigingsproses vir buigsame PCB's is meer kompleks en vereis gespesialiseerde materiale, wat dit duurder maak as rigiede PCB's.

V3: Watter nywerhede gebruik buigsame PCB's?
Buigsame PCB's word gebruik in nywerhede soos verbruikerselektronika, mediese toestelle, motor-, lugvaart- en draagbare tegnologie, waar ruimtebesparing en buigsaamheid van kardinale belang is.

V4: Kan buigsame PCB's aangepas word?
Absoluut. Een van die groot voordele van buigsame PCB's is die vermoë om dit aan te pas vir unieke ontwerpe, vorms en groottes, wat aan spesifieke toepassingsvereistes voldoen.
