Esnek ve Sert PCB Arasındaki Fark Nedir?

İçindekiler

1. giriiş

2. Sert PCB Nedir?

3. Esnek PCB nedir?

4. Esnek ve Sert PCB'ler Arasındaki Temel Farklılıklar

5. Esnek PCB'lerin Sert PCB'lere Göre Avantajları

6. Esnek ve Sert PCB Uygulamaları

7. Esnek PCB Kullanmanın Zorlukları

8. Çözüm

9. SSS

giriiş

Baskılı devre kartlarının (PCB'ler) evrimi, daha iyi performans, çok yönlülük ve minyatürleştirme ihtiyacından kaynaklanan çeşitli endüstriler için yenilikçi çözümler ortaya çıkardı. İki temel PCB türü ( esnek PCB'ler ve sert PCB'ler ), belirli özelliklerine bağlı olarak farklı uygulamalarda sıklıkla kullanılır. Bu kartlar, elektronik cihazların temel bileşenleridir ve her türü, ürünün gereksinimlerine bağlı olarak farklı avantajlar sunar.

Bu makale esnek ve sert PCB'ler arasındaki farkları yapısal, malzeme ve uygulamaya dayalı ayrımlara odaklanarak araştırıyor. Bu farklılıkları anlamak, ister yüksek frekanslı bir uygulama, ister özel bir tasarım, ister yüksek dayanıklılık gerektiren bir ürün olsun, üreticilerin ve mühendislerin projeleri için doğru PCB tipini seçmelerine yardımcı olabilir.

Sert PCB Nedir?

Sert PCB'ler, elektronikte yaygın olarak bulunan geleneksel tipte baskılı devre kartlarıdır. Tipik olarak fiberglas veya diğer dayanıklı malzemelerden yapılmış, esnek veya esnek olmayan sağlam bir tabandan oluşurlar. Bu kartlar genellikle standart tüketici elektroniğinde, endüstriyel ekipmanlarda ve bilgisayarlarda kullanılır.

bir PCB'nin çekirdek yapısı Sert , elektrik iletimi için bir bakır katman, bir yalıtım katmanı ve korozyonu ve mekanik hasarı önleyen koruyucu bir katman dahil olmak üzere çeşitli katmanlardan oluşur. Sert PCB'ler sağlamdır, güvenilirdir ve büyük miktarlarda üretilmesi daha kolaydır; bu da onları birçok standart elektronik uygulama için uygun maliyetli bir çözüm haline getirir.

Sert PCB'lerin Temel Özellikleri:

• Dayanıklılık : Sert PCB'ler zorlu ortamlara ve fiziksel strese dayanacak şekilde tasarlanmıştır.

• Maliyet Verimliliği : Standartlaştırılmış üretim süreçleri nedeniyle sert PCB'ler genellikle daha uygun maliyetlidir.

• Uygulamalar : Tüketici elektroniği, otomotiv sistemleri, bilgisayarlar ve tıbbi cihazlarda yaygındır.

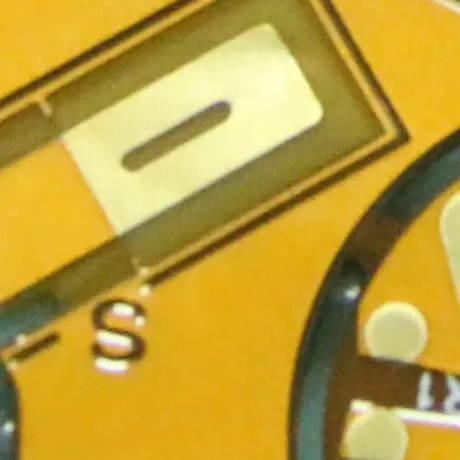

Esnek PCB nedir?

Bunun tersine, esnek PCB'ler bükülecek, bükülecek ve yerleştirildikleri cihazın şekline uyacak şekilde tasarlanmıştır. Bu paneller, kolayca şekillendirilmelerine olanak tanıyan, tipik olarak poliimid veya polyester gibi malzemelerden yapılmış esnek alt tabakalar kullanır. Esnek PCB'ler, akıllı telefonlar, giyilebilir elektronik cihazlar ve tıbbi ekipmanlar gibi tasarımlarında esneklik gerektiren kompakt ve yüksek performanslı elektronik cihazlarda yaygın olarak kullanılır.

ana avantajlarından biri, Esnek PCB'lerin kablolama ihtiyacını azaltma yetenekleridir; bu da alan gereksinimlerini en aza indirir, performansı artırır ve cihazın genel form faktörünü geliştirir.

Esnek PCB'lerin Temel Özellikleri:

• Esneklik : Esnek PCB'ler daha yaratıcı tasarımlara olanak tanıyacak şekilde bükülebilir, katlanabilir ve bükülebilir.

• Yerden Tasarruf : Kompakt elektroniklerde bileşen boyutunun ve tasarım karmaşıklığının azaltılmasını sağlarlar.

• Yüksek Performans : Esnek PCB'ler, yüksek yoğunluklu devreler, dayanıklılık ve minimum sinyal kaybı gerektiren uygulamalar için idealdir.

Esnek ve Sert PCB'ler Arasındaki Temel Farklılıklar

Esneklik ve Yapısal Farklılıklar

arasındaki en belirgin fark Sert PCB'ler ile esnek PCB'ler esneklikleridir. Sert PCB'ler sabit, hareketsiz bir şekli koruyacak şekilde tasarlanmıştır; bu da onları devre kartının statik kalacağı durumlarda kullanım için ideal kılar. esnek PCB'ler kırılmadan bükülebilecek veya bükülebilecek şekilde yapılmıştır; bu da kompakt cihazlarda veya sınırlı alanın endişe verici olduğu durumlarda belirgin bir avantaj sunar.Öte yandan

Sert PCB'ler genellikle devrenin konumunun ve şeklinin sabit olduğu durumlarda kullanılırken, esnek PCB'ler PCB'nin çevreye uyum sağlaması gereken uygulamalar için ilk tercihtir. Örneğin esnek PCB'ler, giyilebilir cihazlarda yaygın olarak kullanılıyor. PCB'nin bileğin şekline uyması gereken

Özellik	Sert PCB	Esnek PCB
Esneklik	Esneklik yok	Esnek, bükülebilir
Şekil	Sabit	Ayarlanabilir, uyumlu
Kompakt Cihazlarda Kullanım	Daha az uygun	Dar alanlar için idealdir
Dayanıklılık	Yüksek ama esnek değil	Yüksek, esnek

Malzeme Bileşimi ve Üretim Süreci

kullanılan malzemeler Sert PCB'lerde genellikle fiberglas bazlı kompozit malzemeler (FR4) ve epoksi reçineler gibi daha sert ve dayanıklıdır. Bu malzemeler iyi mekanik mukavemet ve stabilite sağlayarak sert PCB'leri yüksek stresli uygulamalar için ideal hale getirir.

Öte yandan esnek PCB'ler gibi daha esnek malzemelerden yapılır poliimid veya polyester . Bu malzemeler, levhanın elektriksel özelliklerinden ödün vermeden bükülmesi için gereken esnekliği sağlar. Esnek PCB'lerin üretim süreci daha karmaşıktır ve esnekliğin devrelerin işlevselliğini veya dayanıklılığını etkilememesini sağlamak için hassas kontrol gerektirir.

Esnek PCB'lerin Sert PCB'lere Göre Avantajları

Özel Esnek PCB Tasarımı

en önemli avantajlarından biri, Esnek PCB'lerin belirli şekil ve boyutlara uyacak şekilde özel olarak tasarlanabilme yetenekleridir. İster tüketici elektroniği, ister tıbbi cihazlar, ister havacılık uygulamaları olsun, Özel esnek PCB tasarımı, mühendislerin benzersiz gereksinimleri karşılayan son derece özel çözümler oluşturmasına olanak tanır. Bu özelleştirme, devrelerin sert PCB'lerin sığamayacağı kompakt alanlara entegre edilmesine olanak tanır.

Yüksek Frekans Uygulamaları için Esnek PCB

Diğer bir avantaj ise esnek PCB'lerin yüksek frekanslı uygulamalarda genellikle daha iyi performans göstermesidir. Bu kartlar, minimum sinyal bozulmasını sağlamak için düşük kayıplı malzemeler ve optimize edilmiş tasarımlarla tasarlanabilir. Düşük sinyal kaybına sahip esnek PCB iletişim ekipmanlarında, veri iletiminde ve yüksek hızlı dijital devrelerde özellikle önemlidir.

Ek olarak, yüksek termal iletkenliğe sahip Esnek PCB, elektroniklerdeki ısı dağıtımını yönetecek şekilde tasarlanmıştır ve bu da onları sıcaklığı daha verimli bir şekilde yönetmesi gereken yüksek güçlü cihazlar için uygun hale getirir.

Esnek ve Sert PCB Uygulamaları

Esnek PCB'lerin Parladığı Yer

Esnek PCB'ler özellikle alan, ağırlık ve tasarım esnekliğinin kritik olduğu uygulamalarda kullanışlıdır. gibi cihazlar, akıllı telefonlar , Giyilebilir ve tıbbi implantlar esnek PCB'lerin sağladığı esnekliği ve küçük form faktörünü gerektirir. Üstelik yüksek dayanıklılığa sahip Esnek PCB , bu kartların performanstan ödün vermeden günlük kullanımdaki aşınma ve yıpranmayla başa çıkabilmesini sağlar.

Endüstriyel ve Tüketici Elektroniğinde Sert PCB'ler

Bunun aksine, sert PCB'ler tercih edilir gibi devre kartının tek konumda sabit kalmasının gerektiği uygulamalarda TV'ler , , bilgisayarlar ve otomotiv sistemleri . Sert PCB'ler genellikle elektronik bileşenlerin hareket etme veya esneme olasılığının düşük olduğu ortamlarda kullanılır.

Esnek PCB Kullanmanın Zorlukları

Avantajlarına rağmen esnek PCB'lerin zorlukları da vardır. Özel malzemeler ve tasarım gereklilikleri nedeniyle üretim süreçleri daha pahalı olabilir. Ek olarak, esnek PCB'ler inanılmaz derecede dayanıklı olsa da, uzun vadeli performansları tekrarlanan bükülme ve aşırı koşullara maruz kalma gibi faktörlerden etkilenebilir.

Çözüm

Arasındaki seçim esnek PCB'ler ve sert PCB'ler büyük ölçüde uygulamanın özel ihtiyaçlarına bağlıdır. Esnek PCB'ler olağanüstü çok yönlülük, yerden tasarruf sağlayan tasarımlar ve yüksek frekanslı uygulamaları yönetme yeteneği sunarken, sert PCB'ler daha uygun maliyetli, dayanıklı ve standart elektronikler için idealdir. Bu iki PCB türü arasındaki temel farkları anlamak, üreticilerin ve mühendislerin ürün performansını, boyutunu ve maliyetini etkileyebilecek bilinçli kararlar almasına olanak tanır.

SSS

S1: Esnek PCB'ler yüksek frekanslı devrelerde kullanılabilir mi?
Evet, esnek PCB'ler, düşük sinyal kayıpları ve yüksek hızlı veri iletimini etkili bir şekilde yönetebilme yetenekleri nedeniyle yüksek frekanslı uygulamalar için oldukça uygundur.

S2: Esnek PCB'ler sert PCB'lerden daha mı pahalıdır?
Genel olarak evet. Esnek PCB'lerin üretim süreci daha karmaşıktır ve özel malzemeler gerektirir, bu da onları sert PCB'lerden daha pahalı hale getirir.

S3: Hangi endüstriler esnek PCB'ler kullanıyor?
Esnek PCB'ler, tüketici elektroniği, tıbbi cihazlar, otomotiv, havacılık ve giyilebilir teknoloji gibi yerden tasarruf ve esnekliğin önemli olduğu endüstrilerde kullanılmaktadır.

S4: Esnek PCB'ler özelleştirilebilir mi?
Kesinlikle. Esnek PCB'lerin en büyük avantajlarından biri, bunları benzersiz tasarımlar, şekiller ve boyutlar için özel uygulama gereksinimlerini karşılayacak şekilde özelleştirebilme yeteneğidir.
