인쇄 회로 기판(PCB)의 발전은 더 나은 성능, 다용성 및 소형화에 대한 요구로 인해 다양한 산업에 혁신적인 솔루션을 가져왔습니다. PCB의 두 가지 주요 유형인 유연한 PCB 와 견고한 PCB 는 특정 특성에 따라 다양한 응용 분야에 사용되는 경우가 많습니다. 이러한 보드는 전자 장치의 필수 구성 요소이며, 각 유형은 제품 요구 사항에 따라 뚜렷한 장점을 제공합니다.
이 기사에서는 구조적, 재료 및 애플리케이션 기반 차이점에 중점을 두고 유연한 PCB와 견고한 PCB의 차이점을 살펴봅니다. 이러한 차이점을 이해하면 제조업체와 엔지니어가 고주파 애플리케이션, 맞춤형 설계 또는 높은 내구성이 필요한 제품 등 프로젝트에 적합한 유형의 PCB를 선택하는 데 도움이 될 수 있습니다.
경질 PCB란 무엇입니까?
경질 PCB는 전자 제품에서 흔히 볼 수 있는 전통적인 유형의 인쇄 회로 기판입니다. 일반적으로 유리 섬유 또는 기타 내구성이 있는 재료로 만들어진 견고한 베이스로 구성되어 있으며 유연하거나 유연하지 않습니다. 이러한 보드는 표준 가전 제품, 산업용 장비 및 컴퓨터에 자주 사용됩니다.
의 핵심 구조는 Rigid PCB 전기 전도를 위한 구리층, 절연층, 부식 및 기계적 손상을 방지하는 보호층 등 여러 층으로 구성됩니다. 견고한 PCB는 견고하고 안정적이며 대량 제조가 용이하므로 많은 표준 전자 응용 분야에 비용 효율적인 솔루션이 됩니다.
경질 PCB의 주요 특성:
내구성 : 견고한 PCB는 열악한 환경과 물리적 스트레스를 견딜 수 있도록 설계되었습니다.
비용 효율성 : 표준화된 제조 공정으로 인해 경질 PCB는 일반적으로 더 저렴합니다.
용도 : 가전제품, 자동차 시스템, 컴퓨터, 의료 기기에 흔히 사용됩니다.

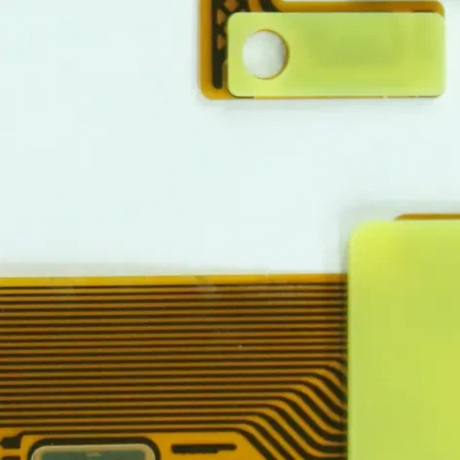

유연한 PCB 란 무엇입니까?
이와 대조적으로, 유연한 PCB보드는 구부리고, 비틀고, 설치된 장치의 모양에 맞춰지도록 설계되었습니다. 이러한 보드는 일반적으로 폴리이미드 또는 폴리에스테르와 같은 재료로 만들어진 유연한 기판을 사용하므로 쉽게 모양을 만들 수 있습니다. 플렉서블 PCB는 스마트폰, 웨어러블 전자기기, 의료기기 등 설계 유연성이 요구되는 소형, 고성능 전자기기에 흔히 사용된다.
의 주요 장점 중 하나는 유연한 PCB 배선 필요성을 줄여 공간 요구 사항을 최소화하고 성능을 향상시키며 장치의 전체 폼 팩터를 향상시킬 수 있다는 것입니다.
유연한 PCB의 주요 특성:
유연성 : 유연한 PCB는 구부리고, 접고, 비틀 수 있어 더욱 창의적인 디자인이 가능합니다.
공간 절약 : 소형 전자 장치의 구성 요소 크기와 설계 복잡성을 줄일 수 있습니다.
고성능 : 유연한 PCB는 고밀도 회로, 내구성 및 최소 신호 손실이 필요한 애플리케이션에 이상적입니다.
유연 PCB와 강성 PCB의 주요 차이점
유연성과 구조적 차이
의 가장 분명한 차이점은 견고한 PCB 와 유연한 PCB 유연성입니다. 견고한 PCB는 고정되고 움직일 수 없는 모양을 유지하도록 설계되어 회로 기판이 정적으로 유지되는 상황에 사용하기에 이상적입니다. 유연한 PCB는 부러지지 않고 구부러지거나 비틀어지도록 만들어져 소형 장치나 제한된 공간이 문제가 되는 곳에서 뚜렷한 이점을 제공합니다.반면에
견고한 PCB는 회로의 위치와 모양이 고정된 상황에서 자주 사용되는 반면, 유연한 PCB는 PCB가 환경에 적응해야 하는 응용 분야에 적합합니다. 예를 들어, 유연한 PCB는 에 일반적으로 사용됩니다 . 웨어러블 기기 PCB가 손목 모양을 따라야 하는
특징
Rigid PCB
유연한 PCB
유연성
유연성 없음
유연하고 구부릴 수 있음
모양
결정된
조정 가능, 적합성
소형 장치에 사용
덜 적합
좁은 공간에 이상적
내구성
높지만 융통성이 없음
높고 유연함
재료 구성 및 제조 공정
에 사용되는 재료는 견고한 PCB 일반적으로 유리 섬유 기반 복합 재료(FR4) 및 에폭시 수지와 같이 더 견고하고 내구성이 높습니다. 이러한 재료는 우수한 기계적 강도와 안정성을 제공하므로 견고한 PCB가 고응력 애플리케이션에 이상적입니다.
반면에 유연한 PCB는 와 같은 보다 유연한 재료로 만들어집니다 폴리이미드나 폴리 에스테르 . 이러한 재료는 전기적 특성을 손상시키지 않고 보드를 구부리는 데 필요한 유연성을 제공합니다. 유연한 PCB의 제조 공정은 더욱 복잡하므로 유연성이 회로의 기능이나 내구성을 방해하지 않도록 정밀한 제어가 필요합니다.
견고한 PCB에 비해 유연한 PCB의 장점
맞춤형 유연한 PCB 디자인
의 주요 장점 중 하나는 유연한 PCB 특정 모양과 크기에 맞게 맞춤 설계할 수 있다는 것입니다. 가전제품, 의료기기, 항공우주 애플리케이션 등 그 분야에 관계없이 맞춤형 유연한 PCB 설계를 통해 엔지니어는 고유한 요구 사항을 충족하는 고도로 맞춤화된 솔루션을 만들 수 있습니다. 이러한 맞춤화를 통해 견고한 PCB가 수용할 수 없는 컴팩트한 공간에 회로를 통합할 수 있습니다.
고주파 애플리케이션을 위한 유연한 PCB
또 다른 장점은 유연한 PCB가 고주파 애플리케이션에서 더 나은 성능을 발휘한다는 것입니다. 이 보드는 저손실 재료와 최적화된 설계로 설계되어 신호 저하를 최소화할 수 있습니다. 신호 손실이 적은 유연한 PCB통신 장비, 데이터 전송 및 고속 디지털 회로에서 특히 중요합니다.
또한 열전도율이 높은 유연한 PCB는 전자 제품의 방열을 처리하도록 설계되어 보다 효율적으로 온도를 관리해야 하는 고전력 장치에 적합합니다.
유연하고 견고한 PCB의 응용
유연한 PCB가 빛나는 곳
유연한 PCB는 공간, 무게 및 설계 유연성이 중요한 응용 분야에 특히 유용합니다. 등의 장치에는 스마트폰 , 웨어러블 기기 , 의료용 임플란트 유연한 PCB가 제공하는 유연성과 소형 폼 팩터가 필요합니다. 또한 내구성이 뛰어난 유연한 PCB는 이러한 보드가 성능 저하 없이 일상적인 사용으로 인한 마모를 처리할 수 있도록 보장합니다.
산업 및 가전제품의 견고한 PCB
대조적으로, 견고한 PCB가 선호됩니다 과 같이 회로 기판을 한 위치에 고정해야 하는 응용 분야에서는 TV, , 컴퓨터 , 자동차 시스템 . 견고한 PCB는 일반적으로 전자 부품이 움직이거나 구부러질 가능성이 적은 환경에서 사용됩니다.
유연한 PCB 사용의 과제
장점에도 불구하고 유연한 PCB에는 문제가 있습니다. 특수 재료 및 설계 요구 사항으로 인해 제조 공정이 더 비쌀 수 있습니다. 또한 유연한 PCB는 내구성이 매우 뛰어나지만 반복적인 굽힘 및 극한 조건에 대한 노출과 같은 요인으로 인해 장기적인 성능이 영향을 받을 수 있습니다.
결론
사이의 선택 유연한 PCB 와 견고한 PCB는 응용 분야의 특정 요구 사항에 따라 크게 달라집니다. 유연한 PCB는 뛰어난 다용성, 공간 절약형 설계 및 고주파 응용 분야를 처리할 수 있는 능력을 제공하는 반면, 견고한 PCB는 비용 효율적이고 내구성이 뛰어나며 표준 전자 장치에 이상적입니다. 이 두 가지 유형의 PCB 간의 주요 차이점을 이해하면 제조업체와 엔지니어는 제품 성능, 크기 및 비용에 영향을 미칠 수 있는 정보에 입각한 결정을 내릴 수 있습니다.
FAQ
Q1: 고주파 회로에 유연한 PCB를 사용할 수 있습니까? 예, 유연한 PCB는 신호 손실이 낮고 고속 데이터 전송을 효과적으로 처리할 수 있는 능력으로 인해 고주파 애플리케이션에 매우 적합합니다.
Q2: 유연한 PCB가 견고한 PCB보다 더 비쌉니까? 일반적으로 그렇습니다. 유연한 PCB의 제조 공정은 더 복잡하고 특수 재료가 필요하므로 견고한 PCB보다 가격이 더 비쌉니다.
Q3: 유연한 PCB를 사용하는 산업은 무엇입니까? 유연한 PCB는 가전제품, 의료기기, 자동차, 항공우주, 웨어러블 기술과 같이 공간 절약과 유연성이 중요한 산업에 사용됩니다.
Q4: 유연한 PCB를 맞춤 제작할 수 있나요? 전적으로. 유연한 PCB의 주요 장점 중 하나는 특정 응용 분야 요구 사항을 충족하면서 고유한 디자인, 모양 및 크기에 맞게 사용자 정의할 수 있다는 것입니다.
