Apakah Perbezaan antara PCB Fleksibel Dan Tegar?

kandungan

1. pengenalan

2. Apakah PCB Tegar?

3. Apakah PCB Fleksibel?

4. Perbezaan Utama Antara PCB Fleksibel dan Tegar

5. Kelebihan PCB Fleksibel Berbanding PCB Tegar

6. Aplikasi PCB Fleksibel dan Tegar

7. Cabaran Menggunakan PCB Fleksibel

8. Kesimpulan

9. Soalan Lazim

pengenalan

Evolusi papan litar bercetak (PCB) telah menghasilkan penyelesaian inovatif untuk pelbagai industri, didorong oleh keperluan untuk prestasi yang lebih baik, serba boleh dan pengecilan. Dua jenis utama PCB— PCB fleksibel dan PCB tegar — sering digunakan dalam aplikasi yang berbeza berdasarkan ciri khusus mereka. Papan ini adalah komponen penting dalam peranti elektronik, dengan setiap jenis menawarkan kelebihan yang berbeza bergantung pada keperluan produk.

Artikel ini meneroka perbezaan antara PCB fleksibel dan tegar, memfokuskan pada perbezaan struktur, bahan dan berasaskan aplikasinya. Memahami perbezaan ini boleh membantu pengilang dan jurutera memilih jenis PCB yang sesuai untuk projek mereka, sama ada untuk aplikasi frekuensi tinggi, reka bentuk tersuai atau produk yang memerlukan ketahanan tinggi.

Apakah PCB Tegar?

PCB tegar ialah jenis papan litar bercetak tradisional yang biasa ditemui dalam elektronik. Ia terdiri daripada tapak pepejal, biasanya diperbuat daripada gentian kaca atau bahan tahan lama lain, yang tidak fleksibel atau lentur. Papan ini sering digunakan dalam elektronik pengguna standard, peralatan industri dan komputer.

Struktur teras PCB tegar terdiri daripada beberapa lapisan, termasuk lapisan tembaga untuk pengaliran elektrik, lapisan penebat, dan lapisan pelindung yang menghalang kakisan dan kerosakan mekanikal. PCB tegar adalah kukuh, boleh dipercayai dan lebih mudah untuk dikeluarkan dalam kuantiti yang banyak, menjadikannya penyelesaian yang kos efektif untuk banyak aplikasi elektronik standard.

Ciri-ciri Utama PCB Tegar:

• Ketahanan : PCB tegar direka bentuk untuk menahan persekitaran yang keras dan tekanan fizikal.

• Keberkesanan Kos : Disebabkan proses pembuatannya yang standard, PCB tegar biasanya lebih berpatutan.

• Aplikasi : Biasa dalam elektronik pengguna, sistem automotif, komputer dan peranti perubatan.

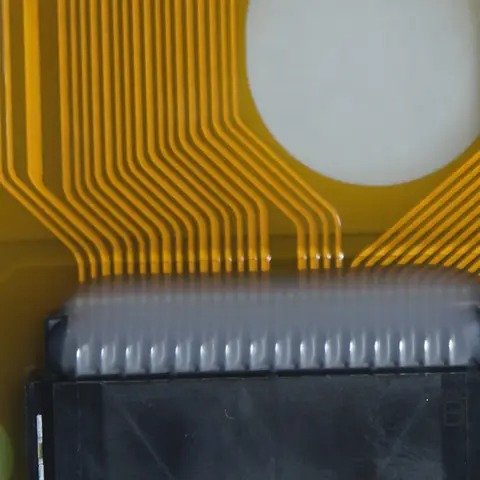

Apakah PCB Fleksibel?

Sebaliknya, PCB yang fleksibel direka bentuk untuk membengkok, memutar dan mematuhi bentuk peranti yang dipasang. Papan ini menggunakan substrat yang fleksibel, biasanya diperbuat daripada bahan seperti polimida atau poliester, yang membolehkannya dibentuk dengan mudah. PCB fleksibel biasanya digunakan dalam peranti elektronik padat dan berprestasi tinggi yang memerlukan fleksibiliti dalam reka bentuknya, seperti telefon pintar, elektronik boleh pakai dan peralatan perubatan.

Salah satu kelebihan utama PCB fleksibel ialah keupayaannya untuk mengurangkan keperluan pendawaian, yang seterusnya meminimumkan keperluan ruang, meningkatkan prestasi, dan meningkatkan faktor bentuk keseluruhan peranti.

Ciri-ciri Utama PCB Fleksibel:

• Fleksibiliti : PCB fleksibel boleh dibengkokkan, dilipat dan dipintal, membolehkan reka bentuk yang lebih kreatif.

• Penjimatan Ruang : Ia membolehkan pengurangan saiz komponen dan kerumitan reka bentuk dalam elektronik kompak.

• Prestasi Tinggi : PCB fleksibel sesuai untuk aplikasi yang memerlukan litar berketumpatan tinggi, ketahanan dan kehilangan isyarat yang minimum.

Perbezaan Utama Antara PCB Fleksibel dan Tegar

Fleksibiliti dan Perbezaan Struktur

Perbezaan yang paling jelas antara PCB tegar dan PCB fleksibel ialah fleksibiliti mereka. PCB tegar direka bentuk untuk mengekalkan bentuk yang tetap dan tidak alih, menjadikannya sesuai untuk digunakan dalam situasi di mana papan litar akan kekal statik. PCB fleksibel , sebaliknya, dibuat untuk dibengkokkan atau dipintal tanpa patah, menawarkan kelebihan tersendiri dalam peranti padat atau apabila ruang terhad menjadi kebimbangan.

Walaupun PCB tegar sering digunakan dalam situasi di mana kedudukan dan bentuk litar ditetapkan, PCB fleksibel adalah pilihan utama untuk aplikasi di mana PCB perlu menyesuaikan diri dengan persekitarannya. Sebagai contoh, PCB fleksibel biasanya digunakan dalam barang boleh pakai , di mana PCB mesti mematuhi bentuk pergelangan tangan.

Ciri	PCB Tegar	PCB Fleksibel
Fleksibiliti	Tiada fleksibiliti	Fleksibel, boleh dibengkokkan
bentuk	tetap	Boleh laras, menepati
Gunakan dalam Peranti Kompak	Kurang sesuai	Sesuai untuk ruang yang sempit
Ketahanan	Tinggi, tetapi tidak fleksibel	Tinggi, fleksibel

Komposisi Bahan dan Proses Pembuatan

Bahan yang digunakan dalam PCB tegar umumnya lebih tegar dan tahan lama, seperti bahan komposit berasaskan gentian kaca (FR4) dan resin epoksi. Bahan ini memberikan kekuatan dan kestabilan mekanikal yang baik, menjadikan PCB tegar sesuai untuk aplikasi tekanan tinggi.

Sebaliknya, PCB fleksibel diperbuat daripada bahan yang lebih lentur, seperti polimida atau poliester . Bahan-bahan ini memberikan fleksibiliti yang diperlukan untuk papan untuk bengkok tanpa menjejaskan sifat elektriknya. Proses pembuatan untuk PCB fleksibel adalah lebih kompleks, memerlukan kawalan yang tepat untuk memastikan fleksibiliti tidak mengganggu kefungsian atau ketahanan litar.

Kelebihan PCB Fleksibel Berbanding PCB Tegar

Reka Bentuk PCB Fleksibel Tersuai

Salah satu kelebihan utama PCB yang fleksibel ialah keupayaan mereka untuk direka khas agar sesuai dengan bentuk dan saiz tertentu. Sama ada untuk elektronik pengguna, peranti perubatan atau aplikasi aeroangkasa, Reka bentuk PCB fleksibel tersuai membolehkan jurutera mencipta penyelesaian yang sangat disesuaikan yang memenuhi keperluan unik. Penyesuaian ini membolehkan penyepaduan litar ke dalam ruang padat yang tidak dapat ditampung oleh PCB tegar.

PCB Fleksibel untuk Aplikasi Frekuensi Tinggi

Kelebihan lain ialah PCB yang fleksibel sering berprestasi lebih baik dalam aplikasi frekuensi tinggi. Papan ini boleh direka bentuk dengan bahan kehilangan rendah dan reka bentuk yang dioptimumkan untuk memastikan kemerosotan isyarat yang minimum. PCB fleksibel dengan kehilangan isyarat yang rendah amat penting dalam peralatan komunikasi, penghantaran data dan litar digital berkelajuan tinggi.

Selain itu, PCB Fleksibel dengan kekonduksian terma yang tinggi direka untuk mengendalikan pelesapan haba dalam elektronik, menjadikannya sesuai untuk peranti berkuasa tinggi yang perlu mengurus suhu dengan lebih cekap.

Aplikasi PCB Fleksibel dan Tegar

Tempat PCB Fleksibel Bersinar

PCB fleksibel amat berguna dalam aplikasi di mana ruang, berat dan fleksibiliti reka bentuk adalah kritikal. Peranti seperti telefon pintar , boleh pakai dan implan perubatan memerlukan fleksibiliti dan faktor bentuk kecil yang disediakan oleh PCB fleksibel. Selain itu, PCB Fleksibel dengan ketahanan tinggi memastikan bahawa papan ini boleh mengendalikan haus dan lusuh penggunaan seharian tanpa menjejaskan prestasi.

PCB tegar dalam Industri dan Elektronik Pengguna

Sebaliknya, PCB tegar lebih disukai dalam aplikasi di mana papan litar perlu kekal tetap dalam satu kedudukan, seperti dalam TV , komputer dan sistem automotif . PCB tegar biasanya digunakan dalam persekitaran di mana komponen elektronik kurang berkemungkinan mengalami pergerakan atau lenturan.

Cabaran Menggunakan PCB Fleksibel

Walaupun kelebihannya, PCB yang fleksibel datang dengan cabaran. Proses pembuatan mereka boleh menjadi lebih mahal kerana bahan khusus dan keperluan reka bentuk. Selain itu, walaupun PCB fleksibel adalah sangat tahan lama, prestasi jangka panjangnya boleh dipengaruhi oleh faktor seperti lenturan berulang dan pendedahan kepada keadaan yang melampau.

Kesimpulan

Pilihan antara PCB fleksibel dan PCB tegar sebahagian besarnya bergantung pada keperluan khusus aplikasi. PCB fleksibel menawarkan fleksibiliti yang luar biasa, reka bentuk penjimatan ruang, dan keupayaan untuk mengendalikan aplikasi frekuensi tinggi, manakala PCB tegar lebih kos efektif, tahan lama dan sesuai untuk elektronik standard. Memahami perbezaan utama antara kedua-dua jenis PCB ini membolehkan pengeluar dan jurutera membuat keputusan termaklum yang boleh memberi kesan kepada prestasi, saiz dan kos produk.

Soalan Lazim

S1: Bolehkah PCB fleksibel digunakan dalam litar frekuensi tinggi?
Ya, PCB fleksibel sangat sesuai untuk aplikasi frekuensi tinggi kerana kehilangan isyarat yang rendah dan keupayaan untuk mengendalikan penghantaran data berkelajuan tinggi dengan berkesan.

S2: Adakah PCB fleksibel lebih mahal daripada PCB tegar?
Secara amnya, ya. Proses pembuatan untuk PCB fleksibel adalah lebih kompleks dan memerlukan bahan khusus, menjadikannya lebih mahal daripada PCB tegar.

S3: Apakah industri yang menggunakan PCB fleksibel?
PCB fleksibel digunakan dalam industri seperti elektronik pengguna, peranti perubatan, automotif, aeroangkasa, dan teknologi boleh pakai, di mana penjimatan ruang dan fleksibiliti adalah penting.

S4: Bolehkah PCB fleksibel disesuaikan?
betul-betul. Salah satu kelebihan utama PCB fleksibel ialah keupayaan untuk menyesuaikannya untuk reka bentuk, bentuk dan saiz yang unik, memenuhi keperluan aplikasi tertentu.
