Care este diferența dintre PCB flexibil și rigid?

Cuprins

1. Introducere

2. Ce este un PCB rigid?

3. Ce este un PCB flexibil?

4. Diferențele cheie între PCB-urile flexibile și rigide

5. Avantajele PCB-urilor flexibile față de PCB-urile rigide

6. Aplicații ale PCB-urilor flexibile și rigide

7. Provocările utilizării PCB-urilor flexibile

8. Concluzie

9. FAQ

Introducere

Evoluția plăcilor de circuite imprimate (PCB) a adus soluții inovatoare pentru diverse industrii, determinate de nevoia de performanță, versatilitate și miniaturizare mai bune. Două tipuri cheie de PCB - PCB-uri flexibile și PCB-uri rigide - sunt adesea utilizate în diferite aplicații, în funcție de caracteristicile lor specifice. Aceste plăci sunt componente esențiale în dispozitivele electronice, fiecare tip oferind avantaje distincte în funcție de cerințele produsului.

Acest articol explorează diferențele dintre PCB-urile flexibile și rigide, concentrându-se pe distincțiile lor structurale, materiale și bazate pe aplicații. Înțelegerea acestor diferențe poate ajuta producătorii și inginerii să aleagă tipul potrivit de PCB pentru proiectele lor, fie că este vorba pentru o aplicație de înaltă frecvență, un design personalizat sau un produs care necesită durabilitate ridicată.

Ce este un PCB rigid?

PCB-urile rigide sunt tipul tradițional de plăci de circuite imprimate care se găsesc în mod obișnuit în electronice. Ele constau dintr-o bază solidă, de obicei realizată din fibră de sticlă sau alte materiale durabile, care nu este flexibilă sau flexibilă. Aceste plăci sunt adesea folosite în electronice standard de consum, echipamente industriale și computere.

Structura de bază a unui PCB rigid este alcătuită din mai multe straturi, inclusiv un strat de cupru pentru conducția electrică, un strat izolator și un strat protector care previne coroziunea și deteriorarea mecanică. PCB-urile rigide sunt robuste, fiabile și ușor de fabricat în cantități mari, ceea ce le face o soluție rentabilă pentru multe aplicații electronice standard.

Caracteristici cheie ale PCB-urilor rigide:

• Durabilitate : PCB-urile rigide sunt proiectate pentru a rezista în medii dure și stres fizic.

• Cost-eficiență : Datorită proceselor lor standardizate de fabricație, PCB-urile rigide sunt în general mai accesibile.

• Aplicații : frecvente în electronice de larg consum, sisteme auto, computere și dispozitive medicale.

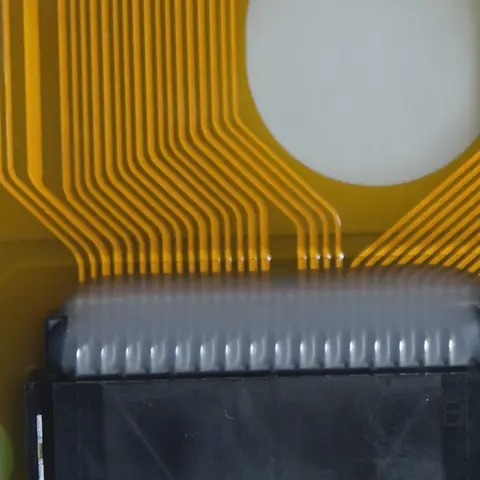

Ce este un PCB flexibil?

În schimb, PCB-uri flexibile sunt proiectate să se îndoaie, să se răsucească și să se conformeze formei dispozitivului în care sunt instalate. Aceste plăci folosesc substraturi flexibile, de obicei realizate din materiale precum poliimidă sau poliester, care le permit să fie ușor modelate. PCB-urile flexibile sunt utilizate în mod obișnuit în dispozitivele electronice compacte și de înaltă performanță care necesită flexibilitate în proiectarea lor, cum ar fi smartphone-urile, dispozitivele electronice portabile și echipamentele medicale.

Unul dintre principalele avantaje ale PCB-urilor flexibile este capacitatea lor de a reduce nevoia de cablare, care, la rândul său, minimizează cerințele de spațiu, îmbunătățește performanța și îmbunătățește factorul de formă general al dispozitivului.

Caracteristici cheie ale PCB-urilor flexibile:

• Flexibilitate : PCB-urile flexibile pot fi îndoite, pliate și răsucite, permițând modele mai creative.

• Economie de spațiu : permit reducerea dimensiunii componentelor și a complexității designului în electronicele compacte.

• Înaltă performanță : PCB-urile flexibile sunt ideale pentru aplicații care necesită circuite de înaltă densitate, durabilitate și pierderi minime de semnal.

Diferențele cheie între PCB-urile flexibile și rigide

Flexibilitate și diferențe structurale

Cea mai evidentă diferență între PCB-urile rigide și PCB-urile flexibile este flexibilitatea acestora. PCB-urile rigide sunt proiectate pentru a menține o formă fixă, imobilă, făcându-le ideale pentru utilizare în situațiile în care placa de circuit va rămâne statică. PCB-urile flexibile , pe de altă parte, sunt făcute pentru a fi îndoite sau răsucite fără a se rupe, oferind un avantaj distinct în dispozitivele compacte sau în cazul în care spațiul limitat este o problemă.

În timp ce PCB-urile rigide sunt adesea folosite în situațiile în care poziția și forma circuitului sunt fixe, PCB-urile flexibile sunt o alegere ideală pentru aplicațiile în care PCB-ul trebuie să se adapteze la mediul său. De exemplu, PCB-urile flexibile sunt utilizate în mod obișnuit în purtabile , unde PCB-ul trebuie să se conformeze formei încheieturii mâinii.

Caracteristică	PCB rigidă	PCB flexibilă
Flexibilitate	Fără flexibilitate	Flexibil, îndoit
Formă	Fix	Ajustabil, conform
Utilizare în dispozitive compacte	Mai puțin potrivite	Ideal pentru spatii inguste
Durabilitate	Înalt, dar inflexibil	Înalt, flexibil

Compoziția materialului și procesul de fabricație

Materialele utilizate în PCB-urile rigide sunt în general mai rigide și mai durabile, cum ar fi materialele compozite pe bază de fibră de sticlă (FR4) și rășinile epoxidice. Aceste materiale oferă o bună rezistență mecanică și stabilitate, făcând PCB-urile rigide ideale pentru aplicații cu stres ridicat.

Pe de altă parte, PCB-urile flexibile sunt fabricate din materiale mai flexibile, cum ar fi poliimida sau poliesterul . Aceste materiale oferă flexibilitatea necesară pentru ca placa să se îndoaie fără a-i compromite proprietățile electrice. Procesul de fabricație pentru PCB-uri flexibile este mai complex, necesitând un control precis pentru a se asigura că flexibilitatea nu interferează cu funcționalitatea sau durabilitatea circuitelor.

Avantajele PCB-urilor flexibile față de PCB-urile rigide

Design PCB flexibil personalizat

Unul dintre avantajele cheie ale PCB-urilor flexibile este capacitatea lor de a fi proiectate la comandă pentru a se potrivi formelor și dimensiunilor specifice. Fie că este vorba de electronice de larg consum, dispozitive medicale sau aplicații aerospațiale, Designul PCB flexibil personalizat le permite inginerilor să creeze soluții personalizate care îndeplinesc cerințe unice. Această personalizare permite integrarea circuitelor în spații compacte pe care PCB-urile rigide nu le-ar găzdui.

PCB flexibil pentru aplicații de înaltă frecvență

Un alt avantaj este că PCB-urile flexibile funcționează adesea mai bine în aplicațiile de înaltă frecvență. Aceste plăci pot fi proiectate cu materiale cu pierderi reduse și design optimizat pentru a asigura o degradare minimă a semnalului. PCB flexibil cu pierderi reduse de semnal este deosebit de important în echipamentele de comunicații, transmisia de date și circuitele digitale de mare viteză.

În plus, PCB flexibil cu conductivitate termică ridicată este proiectat pentru a gestiona disiparea căldurii în electronice, făcându-le potrivite pentru dispozitivele de mare putere care trebuie să gestioneze temperatura mai eficient.

Aplicații ale PCB-urilor flexibile și rigide

Unde PCB-urile flexibile strălucesc

PCB-urile flexibile sunt utile în special în aplicațiile în care spațiul, greutatea și flexibilitatea designului sunt critice. Dispozitivele precum smartphone-urile , purtabile și implanturile medicale necesită flexibilitatea și factorul de formă mic pe care le oferă PCB-urile flexibile. Mai mult decât atât, PCB flexibil cu durabilitate ridicată asigură că aceste plăci pot face față uzurii și uzării de zi cu zi fără a compromite performanța.

PCB-uri rigide în electronice industriale și de larg consum

În schimb, PCB-urile rigide sunt preferate în aplicațiile în care placa de circuit trebuie să rămână fixată într-o singură poziție, cum ar fi în televizoare , , computere și sisteme auto . PCB-urile rigide sunt utilizate de obicei în medii în care componentele electronice sunt mai puțin susceptibile de a suferi mișcare sau îndoire.

Provocările utilizării PCB-urilor flexibile

În ciuda avantajelor lor, PCB-urile flexibile vin cu provocări. Procesul lor de fabricație poate fi mai costisitor datorită materialelor specializate și cerințelor de proiectare. În plus, în timp ce PCB-urile flexibile sunt incredibil de durabile, performanța lor pe termen lung poate fi afectată de factori precum îndoirea repetată și expunerea la condiții extreme.

Concluzie

Alegerea între PCB-urile flexibile și PCB-urile rigide depind în mare măsură de nevoile specifice ale aplicației. PCB-urile flexibile oferă o versatilitate remarcabilă, design care economisește spațiu și capacitatea de a gestiona aplicații de înaltă frecvență, în timp ce PCB-urile rigide sunt mai rentabile, mai durabile și mai ideale pentru electronicele standard. Înțelegerea diferențelor cheie dintre aceste două tipuri de PCB-uri permite producătorilor și inginerilor să ia decizii informate care pot afecta performanța, dimensiunea și costul produsului.

FAQ

Î1: Pot fi utilizate PCB-urile flexibile în circuite de înaltă frecvență?
Da, PCB-urile flexibile sunt foarte potrivite pentru aplicațiile de înaltă frecvență datorită pierderii reduse de semnal și a capacității de a gestiona eficient transmisia de date de mare viteză.

Î2: Sunt PCB-urile flexibile mai scumpe decât PCB-urile rigide?
În general, da. Procesul de fabricație pentru PCB-urile flexibile este mai complex și necesită materiale specializate, ceea ce le face mai scumpe decât PCB-urile rigide.

Î3: Ce industrii folosesc PCB-uri flexibile?
PCB-urile flexibile sunt utilizate în industrii precum electronicele de larg consum, dispozitivele medicale, industria auto, aerospațială și tehnologia portabilă, unde economisirea spațiului și flexibilitatea sunt cruciale.

Î4: Pot fi personalizate PCB-urile flexibile?
Absolut. Unul dintre avantajele majore ale PCB-urilor flexibile este capacitatea de a le personaliza pentru modele, forme și dimensiuni unice, îndeplinind cerințele specifice aplicației.
