Vysoce přesné srdce pohonné jednotky

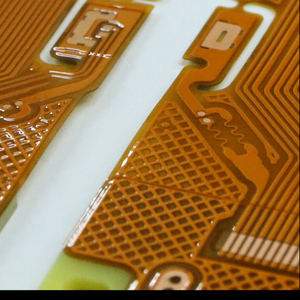

Ve vysoce sázkovém světě pohonu elektrických vozidel je ovladač motoru 'mozkem', který převádí energii baterie do hladkého a citlivého pohybu. Naše 6vrstvá flexibilní deska plošných spojů je navržena tak, aby byla dokonalým vodičem pro tuto inteligenci. Představte si okruh tak spletitý jako vícepatrové město s vertikálními měděnými dálnicemi spojujícími mikroprocesory s vysoce výkonnými MOSFETy, přičemž všechny zůstávají pružné jako stuha. Toto není jen obvodová deska; je to mistrovské strukturální dílo, které odstraňuje 'nepořádek' kabelových svazků a nahrazuje je elegantní zlatojantarovou cestou, která nikdy nevibruje a netrpí chybami v kabeláži.
Když se dotknete tohoto 6vrstvého FPC, cítíte hustou, ale poddajnou texturu, která hovoří o jeho konstrukci s vysokou hustotou. Jeho povrch je chladný a hladký, zakončený tvrdým zlatem, aby bylo každé spojení trvalé a dokonalé. V tom, jak se ohýbá kolem obrysů motoru, obepíná strojní zařízení, aby se ušetřil každý milimetr místa, je cítit industriální elegance. Volbou tohoto 6vrstvého řešení si vybíráte pohonnou jednotku, která je lehčí, účinnější a přirozeně spolehlivější – zajišťuje, že točivý moment vozidla je vždy dodáván s chirurgickou přesností, bez ohledu na podmínky vozovky.
Pokročilé 6-vrstvé stohování a integrita signálu
Správa vysokorychlostních digitálních signálů a vysoce výkonné přepínání na stejné kompaktní desce vyžaduje elitní úroveň stohovacího inženýrství. Náš 6vrstvý design je optimalizován pro specifické výzvy řízení motorového pohonu:
Duální vnitřní uzemňovací roviny: Umístěním vyhrazených zemnících ploch na vrstvy 2 a 5 vytváříme efekt 'Faradayovy klece', který chrání vrstvy vnitřního signálu před elektromagnetickým rušením (EMI) generovaným přepínáním vysokého proudu.
Řízená impedance pro hradlové budiče: Udržujeme přísné impedanční tolerance na celé desce, abychom zajistili, že vysokofrekvenční PWM signály dorazí k hradlovým budičům bez odrazů nebo pulzního zkreslení. To je kritické pro udržení účinnosti měniče a snížení spínacích ztrát.
Integrace tepelného průchodu: Pro řízení tepla generovaného napájecími komponenty využíváme pole tepelných průchodů, které vedou teplo z vnějších signálových vrstev do vnitřních napájecích rovin nebo externích chladičů, čímž udržují kritické mikrokontroléry v bezpečných provozních mezích.
Mechanická odolnost a odolnost proti vibracím
Motorová pohonná jednotka je snad mechanicky nejvíce namáhané místo v elektromobilu. Naše FPC jsou konstruovány tak, aby přežily vyčerpávající životní cyklus hnacího ústrojí:
Substrát tlumící nárazy: Na rozdíl od tuhých desek FR4, které mohou trpět únavou pájeného spoje při vibracích, je náš Polyimidový substrát přirozeně pružný. Absorbuje mikrovibrace motoru a funguje jako flexibilní popruh pro vaše komponenty.
Válcovaná žíhaná (RA) měď: Používáme RA měděné fólie, které mají horizontální strukturu zrna. To umožňuje, aby se stopy ohýbaly a ohýbaly milionkrát bez mechanického zpevnění nebo praskání, ke kterému dochází u standardní elektrodepozitní (ED) mědi.

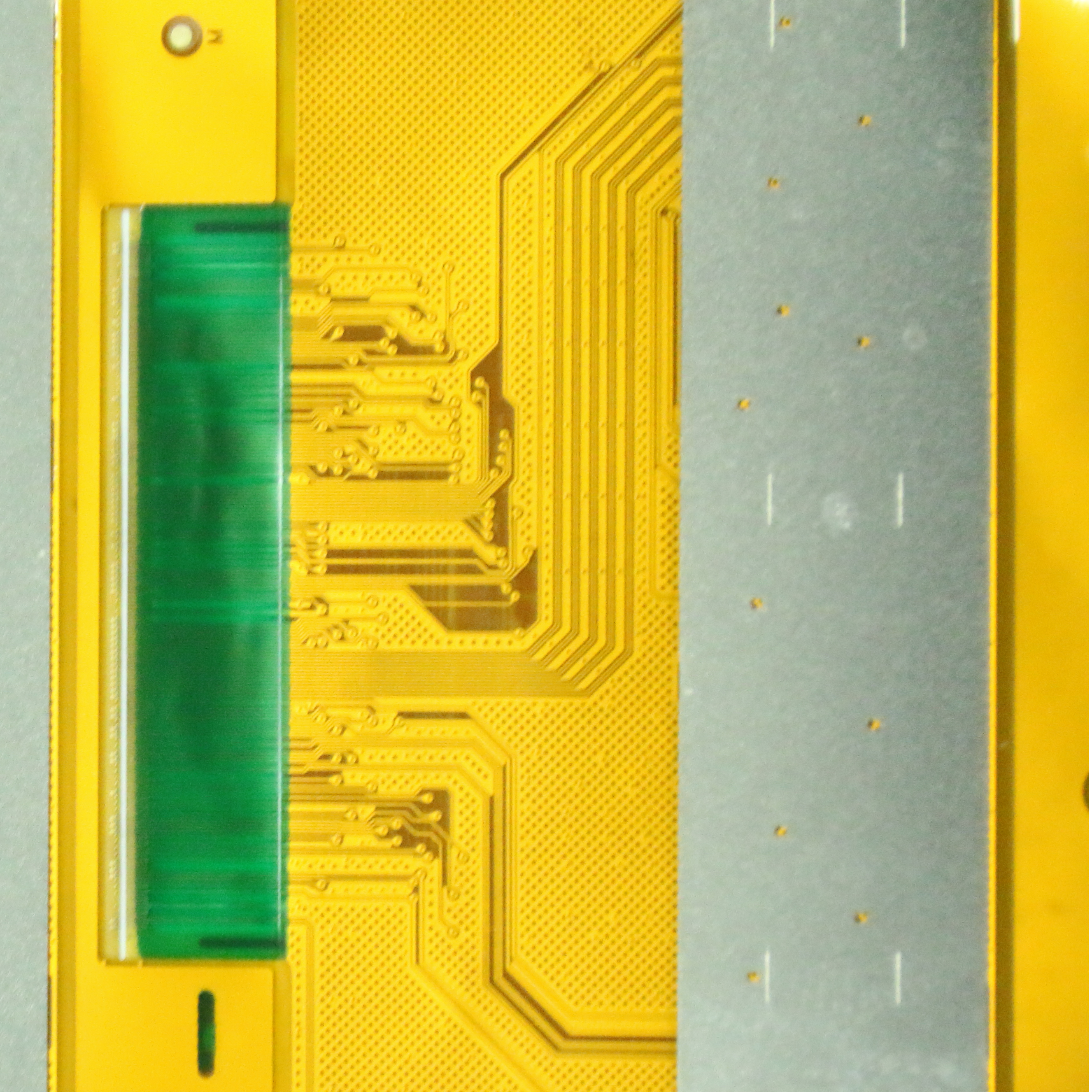

Lokalizovaná výztuž: Kdekoli je namontován konektor nebo těžký komponent, integrujeme lokalizované výztuhy FR4 nebo nerezové oceli. To zajišťuje, že deska je pevná přesně tam, kde potřebujete podporu, a zároveň zůstává plynule pružná tam, kde se potřebuje pohybovat v pouzdře.
Optimalizované propojení pro Smart Powertrain
Jak se vozidla posouvají směrem k integrovaným „e-Axle“ konstrukcím, integrace elektroniky a mechaniky se stává bezproblémovou. Naše 6vrstvá FPC je klíčem k této integraci:
Eliminace propojení Point-to-Point: Integrací více signálových cest do jednoho FPC eliminujete desítky jednotlivých vodičů a konektorů. To nejen snižuje hmotnost, ale také odstraňuje desítky potenciálních poruchových bodů, což výrazně zlepšuje střední dobu mezi poruchami (MTBF).
High-Density Sensor Fusion: Naše desky umožňují směrovat signály z resolverů, teplotních senzorů a proudových senzorů přímo zpět do řídicí jednotky na jediném integrovaném obvodu, což zjednodušuje proces montáže a snižuje celkovou stopu senzorového modulu.
Shoda s automatizovanou montáží: Naše FPC jsou navrženy pro vysokorychlostní montáž SMT a obsahují referenční značky a nosné systémy, které umožňují přesné umístění i těch nejmenších součástí 0201, což zajišťuje, že váš ovladač motoru je postaven podle standardů nejvyšší přesnosti.
Často kladené otázky (FAQ)
Otázka: Proč používat 6 vrstev místo 4 vrstev pro regulátor motoru?
A: 6-vrstvé stackup umožňuje vyhrazené zemní a napájecí roviny, přičemž stále poskytuje čtyři vrstvy signálu. To výrazně zlepšuje výkon EMI/EMC a integritu napájení, které jsou kritické při řešení vysokého spínacího šumu, který se vyskytuje v motorových pohonných jednotkách.
Otázka: Zvládnou tyto flexibilní desky vysoké proudy trakčního motoru?
A: Ano. Můžeme přizpůsobit tloušťku mědi na energetických vrstvách (až 2 unce nebo více), aby zvládly významné proudy. Pro aplikace s extrémně vysokým výkonem můžeme do specifických sekcí FPC integrovat také měděné vodiče podobné přípojnicím.
Otázka: Jaký je minimální poloměr ohybu pro 6vrstvou flexibilní desku plošných spojů?
Odpověď: U 6vrstvého FPC je minimální poloměr ohybu typicky 10-20násobek celkové tloušťky desky pro statické aplikace. Pro dynamické aplikace doporučujeme větší poloměr a specifická pravidla návrhu, aby se maximalizovala životnost.
Otázka: Jak zajistíte integritu signálu napříč flexibilními sekcemi?
Odpověď: Používáme pokročilé testování TDR (Time Domain Reflectometry), abychom ověřili, že impedance zůstává v rámci vámi specifikované tolerance po celou dobu běhu FPC, což zajišťuje, že vysokorychlostní řídicí signály nebudou degradovány při průchodu flex zónou.
Otázka: Jsou tyto desky odolné vůči automobilovým kapalinám a olejům?
A: Ano. Naše automobilové krycí vrstvy a polyimidové substráty jsou přirozeně odolné vůči běžným automobilovým kapalinám, včetně motorového oleje, chladicí kapaliny a brzdové kapaliny, což zajišťuje dlouhodobou spolehlivost v motorovém prostoru.
