Højpræcisionshjertet i drivenheden

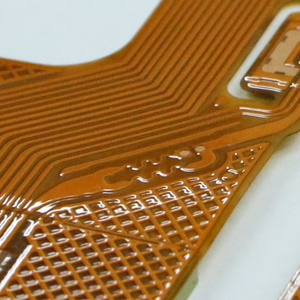

I den højspændte verden af fremdrift af elektriske køretøjer er motorcontrolleren 'hjernen', der omsætter batteristrøm til jævn, responsiv bevægelse. Vores 6-lags fleksible printkort er designet til at være den fejlfri leder for denne intelligens. Forestil dig et kredsløb så indviklet som en by med flere etager med lodrette motorveje af kobber, der forbinder mikroprocessorer til højeffekt MOSFET'er, alt imens det forbliver så smidigt som et bånd. Dette er ikke kun et printkort; det er et strukturelt mesterværk, der eliminerer 'rod' af ledningsnet, og erstatter dem med en slank, gylden-rav bane, der aldrig vibrerer løs eller lider af ledningsfejl.

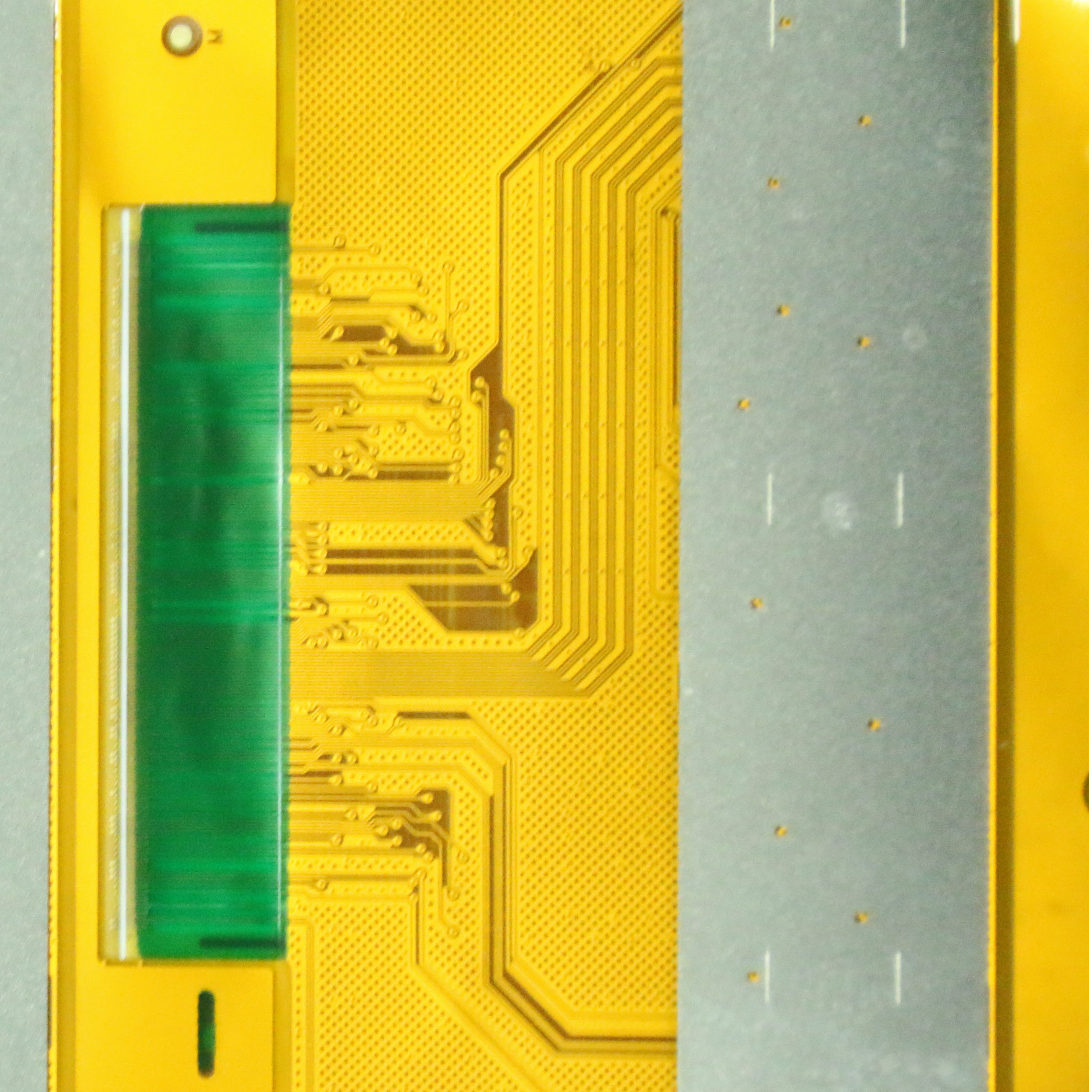

Når du rører ved denne 6-lags FPC, føler du en tæt, men alligevel bøjelig tekstur, der taler til dens højdensitetskonstruktion. Dens overflade er kølig og glat, afsluttet med hårdt guld for at sikre, at hver forbindelse er permanent og perfekt. Der er en følelse af industriel elegance i, hvordan den foldes rundt om motorens konturer og omslutter maskineriet for at spare hver millimeter plads. Ved at vælge denne 6-lags løsning, vælger du en drivenhed, der er lettere, mere effektiv og i sagens natur mere pålidelig – hvilket sikrer, at køretøjets drejningsmoment altid leveres med kirurgisk præcision, uanset vejforholdene.
Avanceret 6-lags stakup og signalintegritet
Håndtering af digitale højhastighedssignaler og højeffektswitching inden for det samme kompakte kort kræver et eliteniveau af stackup-teknik. Vores 6-lags design er optimeret til de specifikke udfordringer ved motorstyring:
Dual Internal Ground Planes: Ved at placere dedikerede jordplaner på lag 2 og 5 skaber vi en 'Faraday-bur'-effekt, der beskytter de interne signallag mod elektromagnetisk interferens (EMI) genereret af højstrømsomskiftning.
Kontrolleret impedans for gate-drivere: Vi opretholder strenge impedanstolerancer over hele linjen, hvilket sikrer, at højfrekvente PWM-signaler når gate-driverne uden refleksioner eller pulsforvrængning. Dette er afgørende for at opretholde inverterens effektivitet og reducere koblingstab.
Termisk Via-integration: For at styre varmen, der genereres af strømkomponenter, bruger vi arrays af termiske vias, der leder varme fra de ydre signallag til interne strømplan eller eksterne køleplader, hvilket holder kritiske mikrocontrollere inden for sikre driftsgrænser.
Mekanisk holdbarhed og vibrationsmodstandsdygtighed
Motordrevet er måske det mest mekanisk belastende sted i et elektrisk køretøj. Vores FPC'er er bygget til at overleve drivlinjens opslidende livscyklus:
Stødabsorberende underlag: I modsætning til stive FR4-plader, der kan lide af træthed i loddesamlinger under vibrationer, er vores polyimid-substrat naturligt modstandsdygtigt. Den absorberer motorens mikrovibrationer og fungerer som en fleksibel tøjring for dine komponenter.
Valset udglødet (RA) kobber: Vi bruger RA kobberfolier, som har en vandret kornstruktur. Dette gør det muligt for sporene at bøje og bøje millioner af gange uden den arbejdshærdning eller revnedannelse, der opstår med standard elektroaflejret (ED) kobber.
Lokaliseret forstærkning: Uanset hvor der er monteret et stik eller en tung komponent, integrerer vi lokaliserede FR4 eller rustfrit stål afstivninger. Dette sikrer, at brættet er stift, præcis hvor du har brug for støtte, mens det forbliver flydende fleksibelt, hvor det skal navigere i huset.
Optimerede sammenkoblinger til Smart Powertrain
Efterhånden som køretøjer bevæger sig mod integrerede 'e-Axle'-design, bliver integrationen af elektronik og mekanik problemfri. Vores 6-lags FPC er nøglen til denne integration:
Eliminering af punkt-til-punkt ledninger: Ved at integrere flere signalveje i en enkelt FPC eliminerer du snesevis af individuelle ledninger og stik. Dette reducerer ikke kun vægten, men fjerner også snesevis af potentielle fejlpunkter, hvilket drastisk forbedrer MTBF (Mean Time Between Failures).
High-Density Sensor Fusion: Vores boards giver dig mulighed for at dirigere signaler fra resolvere, temperatursensorer og strømsensorer direkte tilbage til kontrolenheden på et enkelt integreret kredsløb, hvilket forenkler samlingsprocessen og reducerer det samlede sensorpod-fodaftryk.
Overensstemmelse med automatiseret montering: Vores FPC'er er designet til højhastigheds-SMT-montering og har fiducials og bæresystemer, der tillader den præcise placering af selv de mindste 0201-komponenter, hvilket sikrer, at din motorcontroller er bygget til de højeste præcisionsstandarder.
Ofte stillede spørgsmål (FAQ)
Q: Hvorfor bruge 6 lag i stedet for 4 lag til en motorcontroller?
A: En 6-lags stackup giver mulighed for dedikerede jord- og strømplan, mens den stadig giver fire signallag. Dette forbedrer EMI/EMC-ydeevnen og effektintegriteten markant, som er kritiske, når man håndterer den højeffektsstøj, der findes i motordrevenheder.
Spørgsmål: Kan disse fleksible boards håndtere de høje strømme fra en trækmotor?
A: Ja. Vi kan tilpasse kobbertykkelsen på kraftlagene (op til 2 oz eller mere) til at håndtere betydelige strømme. Til ekstremt højeffektapplikationer kan vi også integrere samleskinnelignende kobberspor i specifikke sektioner af FPC.
Q: Hvad er den mindste bøjningsradius for et 6-lags fleksibelt printkort?
A: For en 6-lags FPC er den mindste bøjningsradius typisk 10-20 gange den samlede tykkelse af pladen til statiske applikationer. Til dynamiske applikationer anbefaler vi en større radius og specifikke designregler for at maksimere flex-levetiden.
Q: Hvordan sikrer du signalintegritet på tværs af de fleksible sektioner?
A: Vi bruger avanceret TDR-test (Time Domain Reflectometry) til at verificere, at impedansen forbliver inden for din specificerede tolerance gennem hele FPC'ens kørsel, hvilket sikrer, at højhastighedskontrolsignaler ikke forringes, når de passerer gennem flexzonen.
Spørgsmål: Er disse plader modstandsdygtige over for bilvæsker og -olier?
A: Ja. Vores dæklag og polyimid-underlag i bilindustrien er naturligt modstandsdygtige over for almindelige køretøjsvæsker, herunder motorolie, kølevæske og bremsevæske, hvilket sikrer langsigtet pålidelighed i motorrummet.
