Jantung Ketepatan Tinggi Unit Pemacu

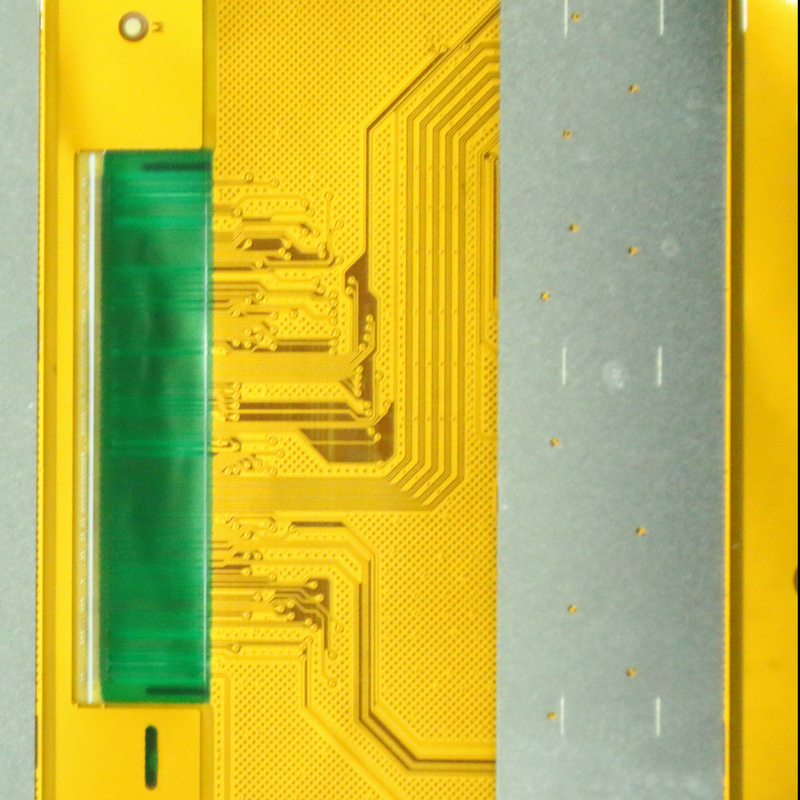

Dalam dunia pendorongan kenderaan elektrik yang berkepentingan tinggi, pengawal motor ialah 'otak' yang menterjemah kuasa bateri kepada gerakan yang lancar dan responsif. PCB Fleksibel 6 Lapisan kami direka untuk menjadi konduktor yang sempurna untuk kecerdasan itu. Bayangkan litar yang rumit seperti bandar bertingkat, dengan lebuh raya menegak tembaga yang menghubungkan pemproses mikro kepada MOSFET berkuasa tinggi, semuanya kekal lembut seperti reben. Ini bukan sekadar papan litar; ia adalah karya struktur yang menghapuskan 'kekusutan' abah-abah wayar, menggantikannya dengan laluan anggun, ambar keemasan yang tidak pernah bergetar longgar atau mengalami ralat pendawaian.
Apabila anda menyentuh FPC 6 lapisan ini, anda merasakan tekstur yang padat lagi lentur yang bercakap dengan pembinaan berketumpatan tingginya. Permukaannya sejuk dan licin, selesai dengan emas keras untuk memastikan setiap sambungan kekal dan sempurna. Terdapat rasa keanggunan industri dalam cara ia melipat di sekeliling kontur motor, memeluk jentera untuk menjimatkan setiap milimeter ruang. Dengan memilih penyelesaian 6 lapisan ini, anda memilih unit pemacu yang lebih ringan, lebih cekap dan sememangnya lebih dipercayai—memastikan tork kenderaan sentiasa dihantar dengan ketepatan pembedahan, tanpa mengira keadaan jalan raya.
Timbunan 6 Lapisan Lanjutan dan Integriti Isyarat
Menguruskan isyarat digital berkelajuan tinggi dan pensuisan kuasa tinggi dalam papan padat yang sama memerlukan tahap kejuruteraan tindanan yang elit. Reka bentuk 6 lapisan kami dioptimumkan untuk cabaran khusus kawalan pemacu motor:
Dwi Satah Tanah Dalaman: Dengan meletakkan satah tanah khusus pada lapisan 2 dan 5, kami mencipta kesan 'Sangkar Faraday' yang melindungi lapisan isyarat dalaman daripada gangguan elektromagnet (EMI) yang dijana oleh pensuisan arus tinggi.
Impedans Terkawal untuk Pemacu Pintu: Kami mengekalkan toleransi impedans yang ketat di seluruh papan, memastikan isyarat PWM frekuensi tinggi mencapai pemacu pintu tanpa pantulan atau herotan nadi. Ini penting untuk mengekalkan kecekapan penyongsang dan mengurangkan kerugian pensuisan.
Penyepaduan Melalui Terma: Untuk mengurus haba yang dijana oleh komponen kuasa, kami menggunakan tatasusunan vias haba yang mengalirkan haba dari lapisan isyarat luar ke satah kuasa dalaman atau sink haba luaran, memastikan mikropengawal kritikal dalam had operasi yang selamat.
Ketahanan Mekanikal dan Ketahanan Getaran
Unit pemacu motor mungkin merupakan lokasi paling tekanan mekanikal dalam kenderaan elektrik. FPC kami dibina untuk bertahan dalam kitaran hayat yang melelahkan bagi rangkaian kuasa:
Substrat Penyerap Kejutan: Tidak seperti papan FR4 tegar yang boleh mengalami kelesuan sendi pateri di bawah getaran, substrat Polimida kami secara semula jadi berdaya tahan. Ia menyerap getaran mikro motor, bertindak sebagai penambat fleksibel untuk komponen anda.
Tembaga Digulung (RA): Kami menggunakan kerajang tembaga RA, yang mempunyai struktur butiran mendatar. Ini membolehkan kesan melentur dan bengkok berjuta-juta kali tanpa pengerasan kerja atau keretakan yang berlaku dengan kuprum elektro-deposit (ED) standard.
Pengukuhan Setempat: Di mana sahaja penyambung atau komponen berat dipasang, kami menyepadukan pengeras FR4 atau Keluli Tahan Karat setempat. Ini memastikan papan tegar betul-betul di tempat yang anda perlukan sokongan, sambil kekal fleksibel di mana ia perlu menavigasi perumahan.
Sambungan Dioptimumkan untuk Powertrain Pintar
Apabila kenderaan bergerak ke arah reka bentuk 'e-Axle' bersepadu, penyepaduan elektronik dan mekanik menjadi lancar. FPC 6 lapisan kami ialah kunci kepada penyepaduan ini:
Penghapusan Pendawaian Titik-ke-Titik: Dengan menyepadukan berbilang laluan isyarat ke dalam satu FPC, anda menghapuskan berpuluh-puluh wayar dan penyambung individu. Ini bukan sahaja mengurangkan berat tetapi juga menghilangkan berpuluh-puluh titik kegagalan yang berpotensi, secara drastik meningkatkan Masa Min Antara Kegagalan (MTBF).
Gabungan Sensor Ketumpatan Tinggi: Papan kami membolehkan anda menghalakan isyarat daripada penyelesai, penderia suhu dan penderia arus terus kembali ke unit kawalan pada litar bersepadu tunggal, memudahkan proses pemasangan dan mengurangkan keseluruhan jejak pod sensor.
Pematuhan Pemasangan Automatik: Direka untuk pemasangan SMT berkelajuan tinggi, FPC kami menampilkan sistem fidusial dan pembawa yang membenarkan penempatan tepat walaupun komponen 0201 terkecil, memastikan pengawal motor anda dibina mengikut piawaian ketepatan tertinggi.
Soalan Lazim (FAQ)
S: Mengapa menggunakan 6 lapisan dan bukannya 4 lapisan untuk pengawal motor?
J: Timbunan 6 lapisan membolehkan pesawat darat dan kuasa khusus sementara masih menyediakan empat lapisan isyarat. Ini meningkatkan prestasi EMI/EMC dan integriti kuasa dengan ketara, yang penting apabila menangani bunyi pensuisan kuasa tinggi yang terdapat dalam unit pemacu motor.
S: Bolehkah papan fleksibel ini mengendalikan arus tinggi motor daya tarikan?
A: Ya. Kami boleh menyesuaikan ketebalan kuprum pada lapisan kuasa (sehingga 2 oz atau lebih) untuk mengendalikan arus yang ketara. Untuk aplikasi kuasa yang sangat tinggi, kami juga boleh menyepadukan jejak tembaga seperti bar bas ke dalam bahagian tertentu FPC.
S: Apakah jejari selekoh minimum untuk PCB fleksibel 6 lapisan?
J: Untuk FPC 6 lapisan, jejari selekoh minimum biasanya 10-20 kali ganda jumlah ketebalan papan untuk aplikasi statik. Untuk aplikasi dinamik, kami mengesyorkan jejari yang lebih besar dan peraturan reka bentuk khusus untuk memaksimumkan hayat fleksibel.
S: Bagaimanakah anda memastikan integriti isyarat merentas bahagian fleksibel?
J: Kami menggunakan ujian TDR (Time Domain Reflectometry) lanjutan untuk mengesahkan bahawa impedans kekal dalam toleransi yang anda tentukan merentasi keseluruhan larian FPC, memastikan isyarat kawalan berkelajuan tinggi tidak direndahkan semasa ia melalui zon lentur.
S: Adakah papan ini tahan terhadap cecair dan minyak automotif?
A: Ya. Penutup gred automotif dan substrat Polyimide kami secara semula jadi tahan terhadap cecair kenderaan biasa, termasuk minyak enjin, penyejuk dan bendalir brek, memastikan kebolehpercayaan jangka panjang dalam petak enjin.
