Odolný puls moderního napájecího zdroje
Přemýšlejte o baterii nejen jako o palivové nádrži, ale jako o živém dýchajícím organismu, který vyžaduje neustálé sledování, aby prosperoval. Naše vícevrstvá flexibilní PCB působí jako nervový systém pro tento organismus. V omezeném, vysokonapěťovém světě bateriového modulu EV jsou tradiční poplastované dráty problémem – jsou těžké, chrastí a jsou náchylné k selhání v krimpování. Naše FPC je naopak elegantní zlatojantarová páska, která se připojuje přímo k přípojnicím baterie. Nesedí tam jen tak; integruje se. Poskytuje čistou, plochou a vibracím odolnou dálnici pro přenos dat z jednotlivých článků do systému správy baterií (BMS).

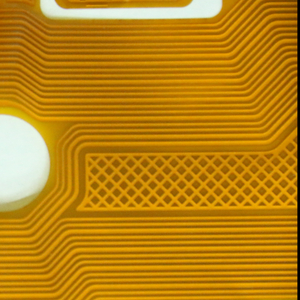

Když prozkoumáte naše vícevrstvé FPC, všimnete si povrchu, který je výjimečně hladký a bez objemu, který je spojen s tradičním zapojením. V tom, jak jsou stopy dokonale zarovnané, chráněné pružnou krycí vrstvou, která působí jako druhá kůže, je cítit průmyslové řemeslo. Je postaven tak, aby byl neviditelný a přesto nepostradatelný. Přijetím této technologie zbavíte svůj bateriový blok 'propojovacích špaget' a nahradíte jej jedinečným, vysoce výkonným komponentem, díky kterému je montáž rychlejší, vozidlo lehčí a systém skladování energie výrazně bezpečnější.
Sběr napětí a přesnost sledování teploty
V systému napájecích baterií je přesnost rozdílem mezi efektivním nabíjecím cyklem a bezpečnostním rizikem. Naše vícevrstvé flexibilní obvody jsou speciálně navrženy tak, aby maximalizovaly věrnost dat buněk:
Simultánní monitorování více buněk: Vícevrstvá architektura nám umožňuje nasměrovat desítky jednotlivých linek snímajících napětí ve velmi úzkém pruhu. To znamená, že můžete monitorovat moduly s vysokým počtem buněk, aniž byste zvyšovali fyzickou stopu desky plošných spojů.
Embedded Thermal Sensing: Poskytujeme vyhrazené vrstvy pro snímání teploty, což umožňuje strategické umístění NTC termistorů pro povrchovou montáž. Tyto senzory jsou umístěny v přímé blízkosti článků baterie a poskytují okamžitou tepelnou zpětnou vazbu, která je kritická pro zabránění tepelnému úniku.
Konstrukce s nulovým únikem: Použitím vysoce čistého polyimidu a specializovaných lepidel zajišťujeme, že izolační odpor mezi vysokonapěťovými snímacími vedeními zůstane vysoký, a to i po letech vystavení prostředí bohatému na elektrolyt uvnitř baterie.
BMS integrace a inženýrské služby
Neposkytujeme pouze desku; poskytujeme kompletní technické řešení pro integraci Battery Management System. Naše služby jsou navrženy tak, aby překlenuly mezeru mezi uspořádáním vašeho článku a hotovou funkční baterií:
Custom Stack-up Engineering: Naši inženýři pomáhají při navrhování optimální vrstvy vrstev, aby byla zajištěna integrita signálu při zachování flexibility potřebné k tomu, aby FPC procházelo bateriovým modulem.
SMT a montáž (FPCA): Nabízíme kompletní montáž na klíč, osazení vašich bateriových FPC konektory, odpory a senzory. To znamená, že obdržíte hotový 'snímací postroj', který je připraven k laserovému přivaření nebo přišroubování k terminálům vašeho článku.
Klonování a optimalizace desek plošných spojů: Pokud přecházíte ze staršího návrhu kabelového svazku nebo chcete vylepšit uspořádání u konkurence, náš technický tým vám může poskytnout služby 'klonování a optimalizace'. analyzujeme stávající elektrické požadavky a převádíme je do vysoce účinného vícevrstvého uspořádání FPC, které zlepšuje výkon i vyrobitelnost.
Odolnost v extrémních automobilových prostředích
Interiér autobaterie je brutální místo – vystavené vysokému napětí, intenzivnímu teplu a neustálým vibracím na silnici. Naše FPC jsou odolné vůči těmto proměnným díky přísnému výběru materiálu a řízení procesu:
Odolnost proti vibracím: Tradiční dráty mohou trpět 'pracovním zpevněním' v místech připojení, což vede k prasknutí v průběhu času. Válcovaná žíhaná (RA) měď v našich FPC je přirozeně flexibilní, absorbuje mikrovibrace bez praskání a zajišťuje, že datové spojení zůstane nepřerušené po celou dobu životnosti vozidla.
Tepelná odolnost: Naše materiály s vysokou Tg (Glass Transition Temperature) zajišťují, že FPC zůstane strukturálně v pořádku i během rychlého rychlého nabíjení, kdy může teplota vnitřní baterie výrazně vzrůst.
Povrchová ochrana OSP: Používáme vysoce kvalitní povrchovou úpravu OSP (Organic Solderability Preservatives), která zajišťuje, že pájecí plošky zůstanou ploché a bez oxidace. To poskytuje vynikající povrch pro automatizovanou montáž SMT a zajišťuje dlouhodobou spolehlivost každého pájeného spoje v bateriovém bloku.
Často kladené otázky (FAQ)
Otázka: Zvládnou vaše FPC požadavky na vysoké napětí 800V bateriového systému?
A: Rozhodně. Používáme specializované vysoce dielektrické polyimidové materiály a navrhujeme specifické povrchové a světlé vzdálenosti do vícevrstvého uspořádání, abychom zajistili bezpečný provoz v architektuře 400 V a 800 V.
Otázka: Jaké jsou výhody OSP oproti ENIG pro bateriové FPC?
Odpověď: OSP poskytuje dokonale rovný povrch pro montáž SMT a je vysoce nákladově efektivní pro velkoformátové bateriové desky. Eliminuje také riziko 'černé podložky' a poskytuje vynikající pevnost pájecího spoje, která je kritická v automobilovém prostředí s vysokými vibracemi.
Otázka: Poskytujete snímače a konektory NTC jako součást sestavy?
Odpověď: Ano, nabízíme kompletní službu FPCA na klíč. Konektory a senzory automobilové třídy odebíráme od autorizovaných distributorů a poskytujeme plně otestovanou sestavu, která je připravena k okamžité instalaci do vašeho bateriového modulu.
Otázka: Jak chráníte FPC před korozívním prostředím baterie?
Odpověď: V případě potřeby používáme vysoce výkonné krycí vrstvy a lokalizované zalévací hmoty. Náš polyimidový substrát je ze své podstaty odolný vůči většině chemikálií a náš výrobní proces zajišťuje, že všechny stopy mědi jsou hermeticky uzavřeny.
Otázka: Je možné upravit tloušťku mědi pro vyšší proudovou zatížitelnost?
A: Ano. Zatímco snímací vedení obvykle používají 0,5 oz nebo 1,0 oz mědi, můžeme zvýšit tloušťku mědi na konkrétních vrstvách na 2 oz nebo více, pokud váš návrh vyžaduje, aby FPC přenášelo významný proud pro vyvažování článků nebo pomocné napájení.
