Der belastbare Puls des modernen Kraftpakets

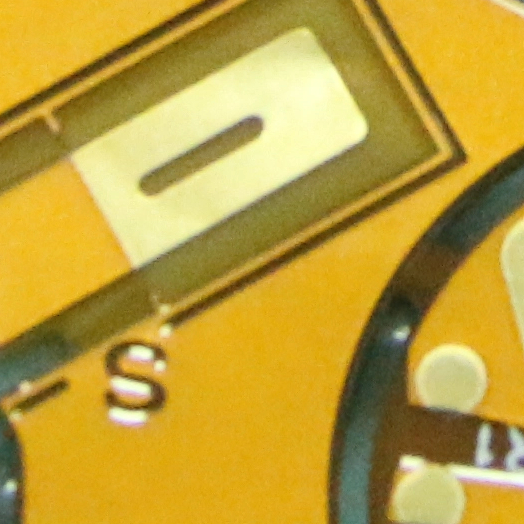

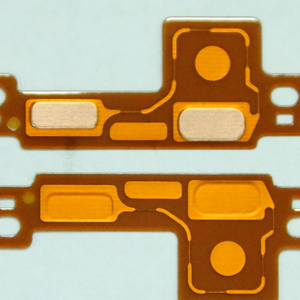

Stellen Sie sich den Akku nicht nur als Kraftstofftank vor, sondern als einen lebenden, atmenden Organismus, der ständige Überwachung erfordert, um zu gedeihen. Unser mehrschichtiges flexibles PCB fungiert als Nervensystem für diesen Organismus. In der beengten Hochspannungswelt eines EV-Batteriemoduls stellen herkömmliche kunststoffbeschichtete Drähte ein Risiko dar – sie sind schwer, klappern und an der Crimpstelle kann es leicht zu Ausfällen kommen. Im Gegensatz dazu ist unser FPC ein schlankes, gold-bernsteinfarbenes Band, das direkt mit den Sammelschienen der Batterie verbunden wird. Es sitzt nicht einfach da; es integriert. Es bietet eine saubere, flache und vibrationssichere Datenverbindung von den einzelnen Zellen zum Batteriemanagementsystem (BMS).
Wenn Sie unser mehrschichtiges FPC untersuchen, werden Sie eine Oberfläche bemerken, die außergewöhnlich glatt und frei von der Masse ist, die mit herkömmlicher Verkabelung verbunden ist. Die perfekte Ausrichtung der Leiterbahnen, geschützt durch eine elastische Abdeckung, die sich wie eine zweite Haut anfühlt, vermittelt ein Gefühl industrieller Handwerkskunst. Es ist so konzipiert, dass es unsichtbar und dennoch unverzichtbar ist. Durch den Einsatz dieser Technologie entledigen Sie sich Ihres Batteriepacks und ersetzen ihn durch ein einziges Hochleistungsbauteil, das die Montage beschleunigt, das Fahrzeug leichter und das Energiespeichersystem deutlich sicherer macht.
Präzision der Spannungserfassung und thermischen Überwachung
In einem Hochleistungsbatteriesystem ist die Genauigkeit der Unterschied zwischen einem effizienten Ladezyklus und einem Sicherheitsrisiko. Unsere mehrschichtigen flexiblen Schaltkreise wurden speziell entwickelt, um die Genauigkeit der Zelldaten zu maximieren:
Gleichzeitige Überwachung mehrerer Zellen: Die mehrschichtige Architektur ermöglicht es uns, Dutzende einzelner Spannungsmessleitungen in einem sehr schmalen Streifen zu verlegen. Dies bedeutet, dass Sie Module mit hoher Zellenzahl überwachen können, ohne den physischen Platzbedarf der Leiterplatte zu vergrößern.
Eingebettete thermische Erfassung: Wir bieten spezielle Schichten für die Temperaturerfassung, die die strategische Platzierung von oberflächenmontierten NTC-Thermistoren ermöglichen. Diese Sensoren befinden sich in unmittelbarer Nähe der Batteriezellen und liefern eine sofortige thermische Rückmeldung, die für die Verhinderung eines thermischen Durchgehens von entscheidender Bedeutung ist.
Null-Leckage-Design: Durch die Verwendung von hochreinem Polyimid und Spezialklebstoffen stellen wir sicher, dass der Isolationswiderstand zwischen Hochspannungs-Erfassungsleitungen hoch bleibt, auch nach Jahren der Einwirkung der elektrolytreichen Umgebung im Inneren eines Batteriesatzes.
BMS-Integrations- und Engineering-Services
Wir stellen nicht nur das Board zur Verfügung; Wir bieten eine komplette technische Lösung für die Integration von Batteriemanagementsystemen. Unsere Dienstleistungen sind darauf ausgelegt, die Lücke zwischen Ihrem Zelllayout und einem fertigen, funktionsfähigen Batteriepaket zu schließen:
Kundenspezifisches Stack-up-Engineering: Unsere Ingenieure helfen bei der Entwicklung des optimalen Layer-Stacks, um die Signalintegrität sicherzustellen und gleichzeitig die Flexibilität beizubehalten, die das FPC benötigt, um sich durch das Batteriemodul zu schlängeln.
SMT und Montage (FPCA): Wir bieten eine schlüsselfertige Montage und bestücken Ihre Batterie-FPCs mit Steckverbindern, Widerständen und Sensoren. Das bedeutet, dass Sie einen fertigen „Sensorkabelbaum“ erhalten, der zum Laserschweißen oder Anschrauben an Ihre Zellterminals bereit ist.
Klonen und Optimieren von Leiterplatten: Wenn Sie von einem älteren Kabelbaumdesign umsteigen oder das Layout eines Mitbewerbers verbessern möchten, kann unser Technikteam Dienste zum „Klonen und Optimieren“ anbieten. Wir analysieren die bestehenden elektrischen Anforderungen und übersetzen sie in ein hocheffizientes mehrschichtiges FPC-Layout, das sowohl die Leistung als auch die Herstellbarkeit verbessert.
Haltbarkeit in extremen Automobilumgebungen
Der Innenraum einer Autobatterie ist ein brutaler Ort – hohen Spannungen, starker Hitze und ständigen Straßenvibrationen ausgesetzt. Unsere FPCs sind durch strenge Materialauswahl und Prozesskontrolle gegen diese Variablen gehärtet:
Vibrationsfestigkeit: Bei herkömmlichen Drähten kann es an den Verbindungspunkten zu einer „Kaltverfestigung“ kommen, die mit der Zeit zum Bruch führt. Das walzgeglühte (RA) Kupfer in unseren FPCs ist von Natur aus flexibel und absorbiert Mikrovibrationen, ohne zu reißen, sodass die Datenverbindung über die gesamte Lebensdauer des Fahrzeugs hinweg ununterbrochen bleibt.
Thermische Beständigkeit: Unsere Materialien mit hoher Tg (Glasübergangstemperatur) sorgen dafür, dass das FPC auch bei schnellen Schnellladevorgängen, bei denen die internen Akkutemperaturen erheblich ansteigen können, strukturell stabil bleibt.
OSP-Oberflächenschutz: Wir verwenden eine hochwertige OSP-Oberfläche (Organic Solderability Preservatives), die sicherstellt, dass die Lötpads flach und frei von Oxidation bleiben. Dies bietet eine hervorragende Oberfläche für die automatisierte SMT-Montage und gewährleistet die langfristige Zuverlässigkeit jeder Lötstelle innerhalb des Batteriepacks.
Häufig gestellte Fragen (FAQ)
F: Können Ihre FPCs den Hochspannungsanforderungen eines 800-V-Batteriesystems gerecht werden?
A: Absolut. Wir verwenden spezielle Polyimidmaterialien mit hoher Dielektrizitätskonstante und konzipieren spezifische Kriech- und Luftstrecken im mehrschichtigen Layout, um einen sicheren Betrieb in 400-V- und 800-V-Architekturen zu gewährleisten.
F: Welche Vorteile bietet OSP gegenüber ENIG für Batterie-FPCs?
A: OSP bietet eine perfekt ebene Oberfläche für die SMT-Montage und ist äußerst kostengünstig für großformatige Batterieplatinen. Es eliminiert außerdem das Risiko eines „schwarzen Polsters“ und bietet eine hervorragende Lötverbindungsfestigkeit, die in Fahrzeugumgebungen mit hohen Vibrationen von entscheidender Bedeutung ist.
F: Bieten Sie die NTC-Sensoren und -Anschlüsse als Teil der Baugruppe an?
A: Ja, wir bieten einen kompletten schlüsselfertigen FPCA-Service an. Wir beziehen Steckverbinder und Sensoren in Automobilqualität von autorisierten Händlern und liefern eine vollständig getestete Baugruppe, die zum sofortigen Einbau in Ihr Batteriemodul bereit ist.
F: Wie schützt man das FPC vor der korrosiven Umgebung eines Akkupacks?
A: Bei Bedarf verwenden wir Hochleistungsdeckschichten und punktuelle Vergussmassen. Unser Polyimid-Substrat ist von Natur aus beständig gegen die meisten Chemikalien und unser Herstellungsverfahren stellt sicher, dass alle Kupferleiterbahnen hermetisch abgedichtet sind.
F: Ist es möglich, die Dicke des Kupfers für eine höhere Strombelastbarkeit anzupassen?
A: Ja. Während für Sensorleitungen normalerweise 0,5 Unzen oder 1,0 Unzen Kupfer verwendet werden, können wir die Kupferdicke auf bestimmten Schichten auf 2 Unzen oder mehr erhöhen, wenn Ihr Design erfordert, dass die FPC einen erheblichen Strom für den Zellenausgleich oder die Hilfsenergie führt.
